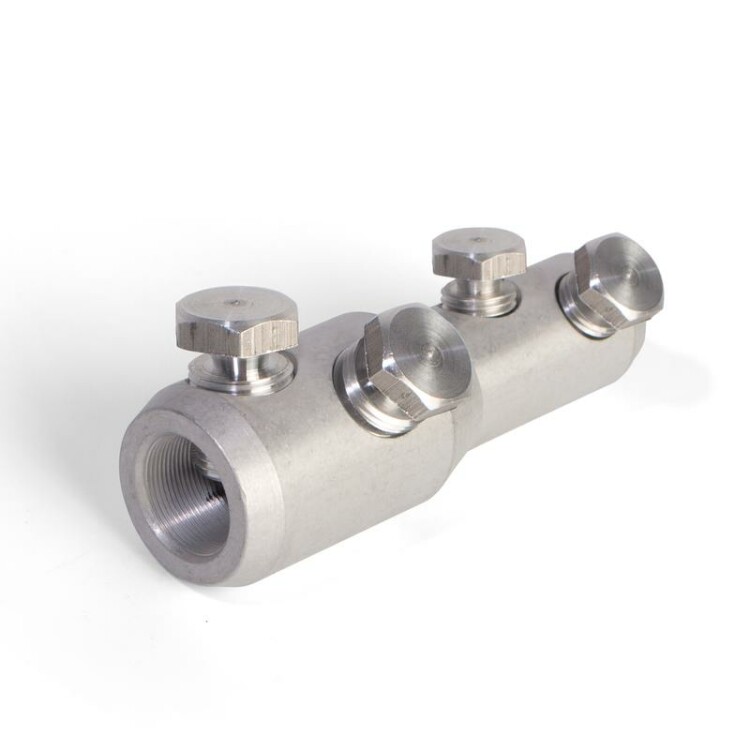

Гильза болтовая переходная 4ПСБЕ 70-120/150-240 КВТ с угловым расположением болтов
Соединители болтовые переходные ПСБЕ КВТ предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных при переходе на меньший диапазон сечения.
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб.
Каждый болтовой соединитель является мультиразмерным.
Х-образное угловое расположение болтов гарантирует механическую прочность соединения.
Размеры

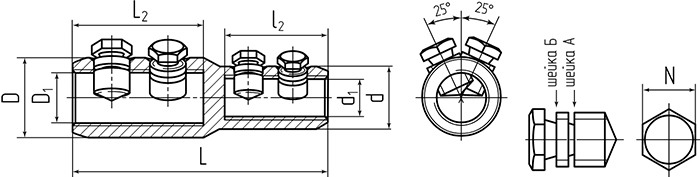

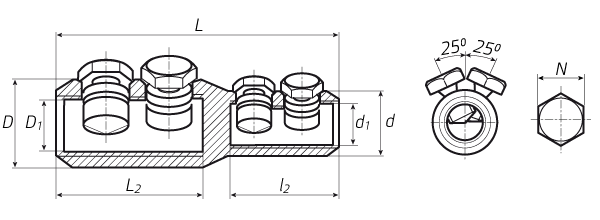

| Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|
| L | L1 | I2 | D | D1 | d | d1 | N |
| 110 | 53 | 50 | 37 | 21 | 27 | 15 | 14 |
Материалы
| Материал корпуса и болтов | алюминиевый сплав |
| Наличие покрытия | нет |
Особенности конструкции
- Соединитель имеет внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы.
- Рифленая накатка на внутренней поверхности цилиндрической части соединителя увеличивает площадь и механическую прочность контактного соединения.
- Увеличенная фаска на корпусе.
- Отверстия под кабельную жилу в корпусе соединителя центрально-симметричные.
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой, расположенных в 2 ряда под углом 50°.
Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
- Конструкция болтов имеет несколько проточек - срывных "шеек", благодаря чему срыв головки происходит вровень или ниже поверхности соединителя.
Технические характеристики
| Артикул | 66808 |
| Тип изделия | соединитель болтовой переходной |
| Исполнение | угловое расположение болтов |
| Количество болтов | 4 |
| Максимальное рабочее напряжение, кВ | 10 |
| Сечение жилы, кв.мм | 70 - 240 |
| Класс гибкости жилы | 1 - 6 |
| Способ монтажа | срывные болты |
