Описание и характеристики

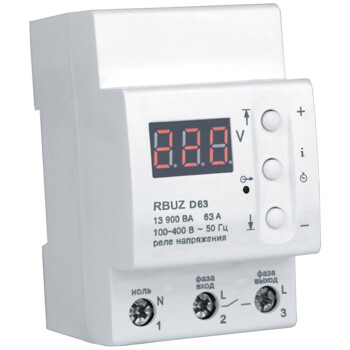

Реле напряжения RBUZ D63 (1 ф., 63 А, ЖКИ, память, настройки)
Реле напряжения RBUZ D63 предназначено для защиты электрооборудования от отклонения напряжения сети от заданных пределов.
Чувствительное к отклонениям сетевого напряжения оборудование: холодильники, телевизоры, видео- и аудиотехника, компьютеры и т.п.
Качество напряжения сети должно соответствовать государственным стандартам 230 В с незначительными отклонениями.
На это напряжение ориентируются изготовители бытовой техники при проектировании и производстве.
Но реальное напряжение сети не всегда соответствует этим стандартам.
Могут происходить перепады напряжения от 160 до 380 В, вызванные целым рядом факторов, среди которых можно выделить следующие:
- обрыв и попадание нулевого провода на одну из фаз в воздушных линиях;
- перекос фаз, вызванный перегрузкой одной из фаз каким-либо мощным потребителем;
- устаревшее оборудование подстанций, не соответствующее возросшей мощности потребителей.
Размеры и вес
| Габаритные размеры, мм | 85 х 70 х 53 |
| Вес, кг | 0,21 ±10 % |

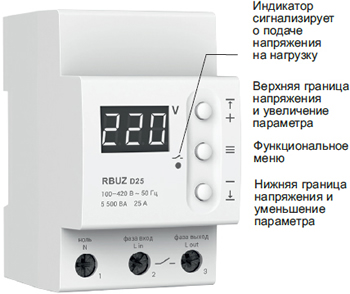

Функциональные возможности
- Изменение верхних и нижних пределов напряжения на экране (если есть необходимость, можно внести поправку в показания напряжения на экране).
- Просмотр и управление задержкой включения нагрузки (задержка включения нагрузки применяется для защиты компрессорного оборудования).
- Просмотр последнего аварийного напряжения (напряжение, в результате которого реле отключило нагрузку, сохраняется в энергонезависимой памяти).
Технические характеристики
| Тип реле | поляризованное |
| Напряжение питания, В | 100 - 420 |
| Номинальная мощность нагрузки, В*А | 13900 |
| Ток потребления при 230 В, не более, мА | 76 |
| Время отключения нагрузки при превышении, не более, с. | 0,04 |
| Нижний предел напряжения, В | 120 - 210 |
| Максимальный ток нагрузки, А | 63 (80 max. в течение 10 мин.) |
| Время отключения нагрузки при понижении, не более, с. | 1,2 |
| Верхний предел напряжения, В | 220 - 280 |
| Время задержки на включение, не более, с. | 3 - 600 |
| Индикатор | жидкокристаллический |
| Сечение подключаемых проводников, не более, кв.мм | 16,0 |
| Количество коммутаций под нагрузкой, не менее, циклов | 50000 |
| Количество коммутаций без нагрузки, не менее, циклов | 1000000 |
| Степень защиты от пыли и влаги по ГОСТ 14254 | IP20 |
Внимание!
- Запрещается использовать реле для защиты оборудования, которое питается от источников с модифицированной синусоидой, источников бесперебойного питания, выходное напряжение которых не синусоида.
Длительная работа (более 5 минут) от таких источников напряжения может повредить реле и привести к негарантийному ремонту.
- При настройке пределов напряжения необходимо руководствоваться данными из технической документации к защищаемому оборудованию.
Установка и подключение
- Напряжение питания (100 - 420 В, 50 Гц) подается на клеммы 1 и 2, причем фаза (L) определяется индикатором и подключается к клемме 2, а ноль (N) - к клемме 1.
- Соединительные провода нагрузки подключаются к клемме 3 и к нулевому клеммнику (в комплект не входит).
Упрощенная внутренняя схема и схема подключения
Внимание!
Соединение нагрузки с сетевым нулем в клемме 1 не осуществлять!
- Реле предназначено для установки внутри помещений.
Риск попадания влаги и жидкости в месте установки должен быть минимален.
При установке в ванной комнате, туалете, кухне, бассейне реле должно быть помещено в оболочку со степенью защиты не ниже IP55 по ГОСТ 14254 (частичная защита от пыли и защита от брызг в любом направлении).
- Температура окружающей среды при монтаже должна находиться в пределах -5... +45 °С.
- Реле монтируется в специальный шкаф, позволяющий производить удобный монтаж и эксплуатацию.
Шкаф должен быть снабжен стандартной монтажной рейкой шириной 35 мм (DIN-рейка).
Реле занимает в ширину три стандартных модуля по 18 мм.
- Высота установки реле должна находиться в пределах 0,5 - 1,7 м от уровня пола.
Реле монтируется и подключается после установки и проверки нагрузки.
- Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед реле установить автоматический выключатель (АВ), который устанавливается в разрыв фазного провода, как показано на схеме, и должен быть рассчитан на номинальный ток нагрузки.
- Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения).

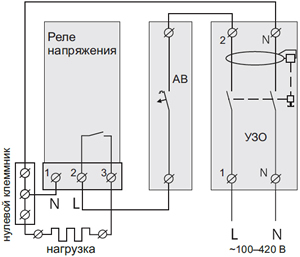

Схема подключения автоматического выключателя и УЗО:
- Для подключения реле требуется закрепить реле на монтажной рейке (DIN), подвести провода, выполнить соединения.
- Клеммы реле рассчитаны на провод с сечением не более 16 кв.мм.
Для уменьшения механической нагрузки на клеммы желательно использовать мягкий провод.
Длина зачистки провода: 10 ±0,5 мм. Используйте кабельные наконечники.
Момент затяжки: 2,4 Н*м. Используйте отвертку с шириной жала не более 6 мм.
- Сечение проводов проводки, к которой подключается реле напряжения, должно соответствовать величине электрического тока, потребляемого нагрузкой.
- Также необходимо учитывать, что мощность нагрузки 3000 В*А при 220 В будет составлять 4400 В*А при 270 В.
Поэтому не допускайте превышения паспортного значения коммутируемой мощности реле при максимально возможном отклонении напряжения в верхнюю сторону.
При превышении паспортного значения коммутируемой мощности реле используйте контактор (магнитный пускатель, силовое реле), который рассчитан на данную мощность.
