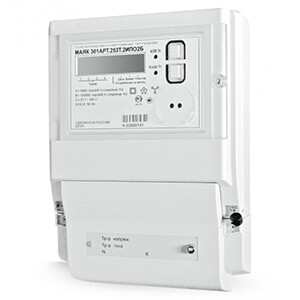

Счетчик 3ф 4т МАЯК 301АРТ.131Т.2ИПО2Б 5-100А 380В шкафной активная/реактивная

Счетчик электрической энергии трехфазный статический "Маяк" 301АРТ.131Т.2ИПО2Б (4 тарифа, 5 - 100 А, 380 В)

Счетчик "Маяк" 301АРТ.131Т.2ИПО2Б предназначен для учета активной и реактивной энергии в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности.

Счетчик может использоваться автономно или в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ) с заранее установленной программой и возможностью установки (коррекции) соответствующего тарифного расписания.

Соответствует ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, МНЯК.411152.004 ТУ.
Свидетельство об утверждении типа средств измерений RU.C.34.011.A № 52894.

Соответствует требованиям технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" (ГОСТ 12.2.091-2012).
Соответствует требованиям технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (ГОСТ 30805.22-2013, ГОСТ 30804.4.4-2013, ГОСТ 30804.4.3-2013, СТБ МЭК 61000-4-6-2009, ГОСТ 30804.4.2-2013, СТБ МЭК 61000-4-5-2006; ГОСТ 30804.3.8 -2002).

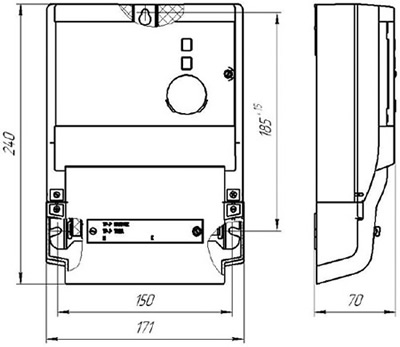

Размеры

Функциональные возможности

Счетчик обеспечивает регистрацию, хранение и считывание по интерфейсу следующих данных:

• значение учтенной активной и реактивной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
• значение учтенной активной и реактивной электроэнергии на начало каждого месяца по всем тарифам в течение 24 месяцев;

• значение учтенной активной и реактивной электроэнергии, а также максимальной активной и реактивной мощности каждого получаса месяца в течение 2 месяцев;
• время включения / отключения питания (32 события);

• время открытия и закрытия канала на запись (32 события);
• время и дата до и после коррекции (32 события);

• время и дата открытия и закрытия крышки клеммной колодки (32 события).

Счетчик обеспечивает регистрацию значения мгновенной мощности нагрузки.

Счетчик имеет возможность считывания и перепрограммирования через интерфейс связи следующих параметров:

• дата и время;
• категория потребителя;

• расписание исключительных дней;
• годовое тарифное расписание (на каждый день недели и исключительный день месяца);

• лимит мощности и месячный лимит энергии;
• режимы работы импульсных выходов электросчетчика:
  а) поверка / телеметрия - для поверки электросчетчика или для контроля энергопотребления;
  б) включение, отключение, контроль;
  в) калибровка - для проверки точности хода часов;

• режим индикации и период индикации в диапазоне от 6 до 60 с.;
• разрешение однотарифного режима работы.

Счетчик электроэнергии имеет возможность перепрограммирования через интерфейс связи скорости обмена, группового пароля, индивидуального пароля, адреса, пароля на запись.

Жидкокристаллический индикатор (ЖКИ) обеспечивает циклическое отображение следующей информации:

• текущее значение энергии по каждому тарифу;
• суммарное значение накопленной энергии;
• текущее время;

• текущая дата;
• текущая измеряемая активная мощность;
• суммарное значение активной мощности;

• текущая измеряемая реактивная мощность;
• суммарное значение реактивной мощности;
• фазное напряжение;

• фазный ток;
• частота;
• тарифное расписание текущего месяца;

• значение накопленной энергии за месяц по тарифам;
• потребляемая активная энергия в текущем получасе;
• максимальная активная мощность в текущем получасе;

• потребляемая реактивная энергия в текущем получасе;
• максимальная потребляемая реактивная мощность в текущем получасе.

Особенности конструкции

• Счетчик непосредственного включения в сеть.
• Энергонезависимая память.
• Тарифное расписание на четыре тарифа (на каждый день недели каждого месяца и исключительные дни каждого месяца).

• Возможность задания для электросчетчика до 32 исключительных дней.
• Жидкокристаллический индикатор (ЖКИ) имеет пять циклических режимов индикации.
• Интерфейсы связи - оптопорт, RS-485 (возможно одновременное подключение к RS-485 и оптопорту).

• Два импульсных (телеметрических) выхода.
• В качестве датчиков тока используются токовые трансформаторы.
• Встроенные часы реального времени с высокой точностью хода (значительно лучше: 0,5 с./сутки).

• Функция управления нагрузкой при превышении текущей мощности заданного лимита с последующим подключением к сети при снижении уровня нагрузки (сигнал).
• Повышенная надежность от несанкционированного доступа (два уровня доступа - групповые и индивидуальные пароли; возможность фиксации даты и времени последнего отключения электросчетчика от сети питания, последнего включения электросчетчика).

Технические характеристики

Класс точности	1 (активная электроэнергии) 2 (реактивная электроэнергия)
Номинальное напряжение (Uном), В	3 х (120 - 230) / (208 - 400)
Установленный рабочий диапазон напряжения, В	0,9 - 1,1 Uном
Расширенный рабочий диапазон напряжения, В	0,8 - 1,15 Uном
Предельный рабочий диапазон напряжения, В	0 - 1,15 Uном
Базовый (максимальный) ток, А	5 (100)
Номинальное значение частоты, Гц	50
Пределы допускаемой погрешности измерения фазных напряжений, %	±0,9
Пределы допускаемой погрешности измерения фазных токов в диапазоне от Iб до Iмакс, %	±5
Пределы допускаемой погрешности измерения фазных токов в диапазоне от 0,01Iб до Iб, %	± [5 + 0,2(Iб/Iх - 1)]
Пределы допускаемой погрешности измерения частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц, %	±0,15
Стартовый ток (чувствительность) при измерении активной (реактивной) электроэнергии, не более, А	0,04 (0,05)
Постоянная электросчетчика	500 в основном режиме (А) 10000 в режиме поверки (В)
Потребляемая мощность, не более, В*А (Вт)	2 (1,5) - по цепи напряжения 0,1 - по цепи тока
Скорость обмена по последовательному порту RS-485, бод (бит/сек.)	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Скорость обмена по оптическому порту, бод (бит/сек.)	9600
Установленный диапазон рабочих температур, °С	-40... +60
Количество тарифов	4
Точность хода часов внутреннего таймера, с./сут.	0,5
Срок сохранения информации при отключении питания, лет	10
Средняя наработка электросчетчика на отказ, не менее, часов	220000
Средний срок службы электросчетчика, лет, не менее	30
Масса, не более, кг	1,1
