Описание и характеристики

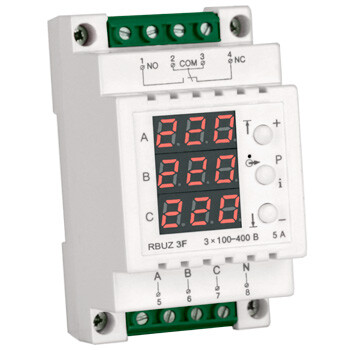

Реле напряжения RBUZ 3F (5 А) для трехфазных двигателей
Реле напряжения RBUZ 3F предназначено для защиты трехфазных двигателей от обрыва нуля, перекоса фаз, слипания фаз, неправильного чередования фаз, минимального и максимального напряжения.
Реле RBUZ 3F контролирует напряжение отдельно по каждой фазе.
При выходе напряжения на любой из фаз реле отключит нагрузку по всем фазам.
Для коммутации трехфазного оборудования необходимо использовать контактор (в комплекте нет).
Преимущества
- Встроенная варисторная защита.
- Широкий предел входных напряжений и низкое энергопотребление благодаря импульсному блоку питания.
- Профессиональная модель времени задержки отключения.
- Запоминание аварийного напряжения.
Размеры и вес
| Высота, мм | 90 |
| Ширина, мм | 54 |
| Глубина, мм | 66 |
| Вес изделия, кг | 0,15 |
Функциональные возможности
- Реле измеряет и отображает текущее действующее значение напряжения на каждой из фаз и в случае выхода за допустимые параметры управляет внутренним электромагнитным реле с перекидным контактом.
- Просмотр последних аварийных напряжений (значения хранятся в энергонезависимой памяти).
- Питание реле происходит от измеряемых фаз.
- Для нормальной работы реле достаточно одной фазы и нуля, благодаря этому реле напряжения может использоваться как полноценная однофазная защита.
- Изменение верхнего и нижнего предела напряжения.
- Изменение времени задержки включения нагрузки с шагом 3 сек.
- Управление перекосом фаз.
- Контроль слипания и последовательности фаз.
Реле контролирует порядок чередования фаз, имеет регулируемое время отключения при ассиметрии (перекосе) фаз.
- Реле можно настроить на профессиональную модель времени задержки отключения.
По умолчанию после выпуска настроена обычная модель.
Профессиональная модель нужна для уменьшения количества отключений нагрузки при кратковременных и безвредных колебаниях напряжения.
Например, если напряжение на 2 сек. опустится до 179 В при профессиональной модели нагрузка отключена не будет. - Поправка показаний индикаторов напряжений (юстировка).
- Дополнительная защита от перенапряжений в виде варистора и плавкого предохранителя.
Технические характеристики
| Тип изделия | реле напряжения |
| Тип индикатора | жидкокристаллический |
| Максимальный ток нагрузки, А | 5 |
| Максимальная мощность нагрузки, В*А | 1000 |
| Пределы напряжения, В | верхний 220 - 280 нижний 120 - 210 |
| Время отключения при превышении по напряжению, не более, секунд | 0,04 |
| Время отключения при понижении напряжения, секунд | не более 1 (больше 120 В) не более 0,04 (меньше 120 В) |
| Время задержки включения нагрузки, секунд | 3 - 600 |
| Перекос (ассиметрия) фаз, сек. | 0 - 30 |
| Напряжение питания, В | АС 100 - 420 |
| Частота тока, Гц | 50 |
| Количество коммутаций под нагрузкой, не менее, циклов | 100000 |
| Количество коммутаций без нагрузки, не менее, циклов | 20000000 |
| Способ монтажа | на DIN-рейку |
| Сечение подключаемых проводников, не более, кв.мм | 2,5 |
| Степень защиты от пыли и влаги | IP20 |
Монтаж и подключение
- Реле предназначено для установки внутри помещений.
Риск попадания влаги и жидкости в месте установки должен быть минимален.
При установке во влажном помещении реле должно быть помещено в оболочку со степенью защиты от пыли и влаги не ниже IP55 по ГОСТ 14254 (частичная защита от пыли и защита от брызг в любом направлении).
- Реле монтируется в специальный шкаф на стандартную монтажную рейку шириной 35 мм, занимает в ширину три стандартных модуля по 18 мм.
- Реле монтируется и подключается после установки и проверки нагрузки.

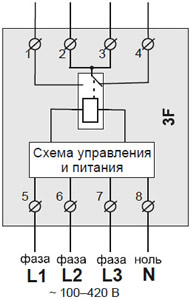

Упрощенная внутренняя схема и схема подключения:
- Фазы для измерения и питания определяются индикатором и подаются к реле.
- Клеммы 1, 2 или 3, 4 необходимы для управления трехфазным контактором.
- Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед реле установить автоматический выключатель (АВ).
Он устанавливается в разрыв фазных проводов и должен быть рассчитан на ток нагрузки. - Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения).
 |
 |

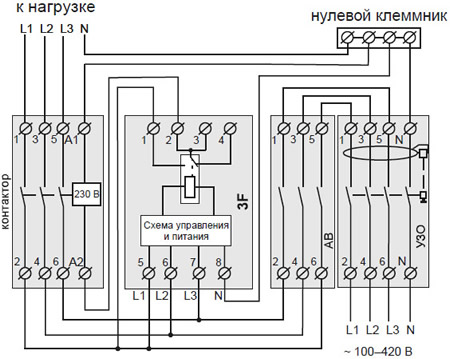

| Возможный вариант подключения УЗО, автоматического выключателя и контактора с катушкой на 230 В. |

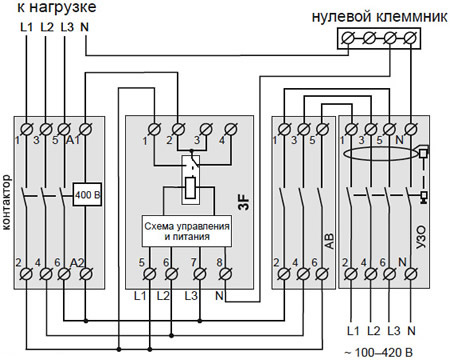

Возможный вариант подключения УЗО, |
Рекомендации по выбору реле
- Ввиду того, что реле напряжения RBUZ 3F может коммутировать ток не более 5 А, необходимо использовать контактор или мощное трехфазное реле напряжения прямого включения.
- Если у Вас трехфазный ввод в дом, но нет трехфазного оборудования, оптимальна установка трех однофазных реле напряжения по одному реле на каждую фазу.
- Однофазные реле напряжения производятся на токи 25,32,40,50 и 63 А.
Все эти приборы прямого включения, то есть если номинал Вашего вводного автомата не более 63 А, контактор устанавливать не нужно.
- Выбирается реле напряжения RBUZ номиналом по току большим, чем номинал вводного автоматического выключателя.
Так, например, если вводной автомат на 32 А, следует выбирать реле напряжения на 40 А (на 50 А или 63 А также можно).
Если автомат на 40 А, то реле на 50 А (или 63 А).
