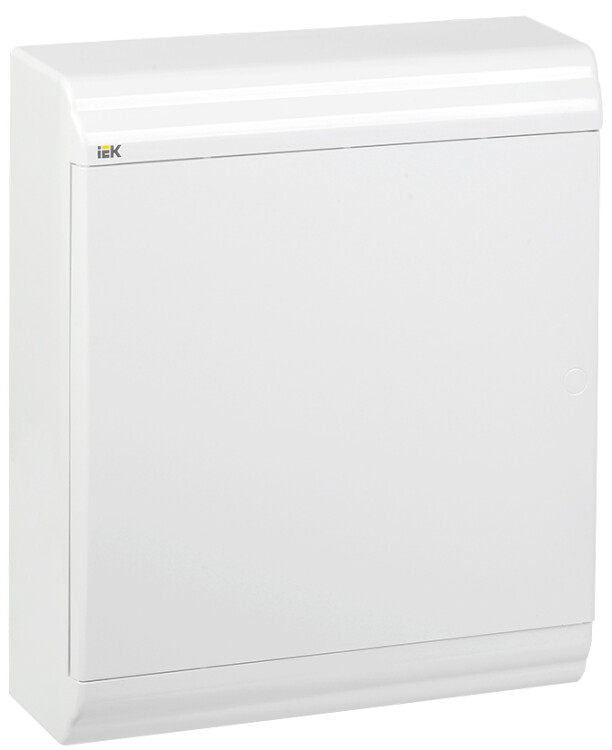

Бокс 24мод навесной белый белая дверь IP41 PRIME IEK

Бокс модульный навесной ЩРН-П-24 IEK Prime (24 модуля, пластик, IP41), белый

Пластиковые корпуса ЩРН(В)-П IP41 серии Prime применяются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д.

Конструкция корпуса и его отдельных элементов разработана таким образом, чтобы максимально упростить и ускорить процесс сборки и монтажа корпуса.
А уникальный дизайн корпусов не оставит равнодушным даже самого взыскательного потребителя и удачно впишется в любой интерьер.

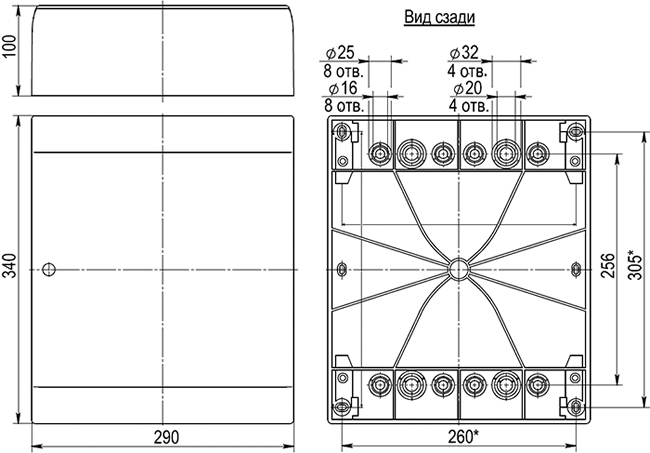

Размеры

Материалы и цвета

Цвет	Белый (RAL 9016)
Материал	ABS пластик

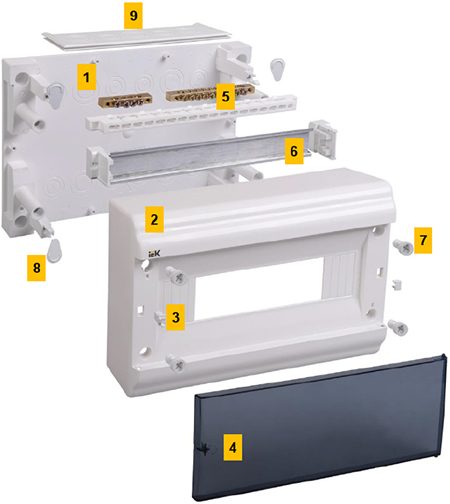

Устройство

1 - основание. 2 - фасад. 3 - замок-защелка. 4 - дверца. 5 - суппорт с шинами N / PE. 6 - DIN-рейка с держателями ступенчатого типа. 7 - пластиковые винты. 8 - заглушки. 9 - вставка для ввода труб и кабелей.

Особенности конструкции

	Безопасный негорючий суппорт для шин N / PE. Легкая фиксация суппорта на основании корпуса с помощью защелок. Шины в суппорте полностью изолированы от случайного прикосновения.		Возможность регулировки DIN-рейки по глубине с помощью специальных держателей ступенчатого типа.
	Удобство запирания дверцы с помощью замка-защелки. Замок выдерживает 1000 циклов открытия / закрытия. Для открытия замка нужно легонько нажать на кнопку дверцы. Возможна перенавеска дверцы слева / справа.		Прочность конструкции обеспечивается наличием ребер жесткости.
	Удобство монтажа за счет отсуствия боковых стенок на основании корпуса в моделях навесного типа.		Возможность опломбировки корпуса с помощью пластикового винта и специального "ушка" на фасадной части.
	Возможность заведения в корпус кабель-канала за счет перфорации, нанесенной внизу и вверху корпуса.		Возможность заведения в корпус труб различного диаметра с помощью специальной вставки, входящей в стандартную комплектацию корпуса.

Технические характеристики

Артикул	MKP82-N-24-WD-41-10
Тип изделия	корпус модульный ЩРН-П
Количество рядов	2
Расстояние между рядами, мм	150
Ширина по количеству модульных расстояний (шаг 18 мм)	24
Тип крышки	закрытого типа (закрывающаяся)
Номинальное напряжение, В	230 / 400
Номинальное напряжение изоляции, В	660
Номинальный ток устанавливаемых аппаратов, А	100
Статическая нагрузка, Н	27
Потеря эффективной мощности P, Вт	57,6
Класс защиты от поражения электрическим током	II
Температура эксплуатации, °C	-25... +85
Относительная влажность, не более, %	50* при +40 °C
Степень защиты от пыли и влаги	IP41
Климатическое исполнение и категория размещения	УХЛ3
Степень защиты от внешних механических воздействий	IK05
Рабочее положение корпуса	вертикальное
Вес изделия, кг	1,21
Срок службы, лет	25

* Допускается относительная влажность до 90 % при температуре +20 °C.

Правила монтажа и эксплуатации

• Чтобы избежать выхода из строя замка-защелки, дверцу корпуса необходимо открывать только путем нажатия на кнопку, которая обозначена декоративным углублением в виде круга и имеет матовую текстуру поверхности.
  Не следует чрезмерно отгибать упругий элемент оси, чтобы не отломить его.

• Для сохранения заявленной степени защиты корпуса от пыли и влаги зазор, образовавшийся между передней панелью и кабель-каналом, необходимо загерметизировать при помощи клея или герметика.

• В корпусах ЩРН-П-18, ЩРН-П-24, ЩРН-П-36 серии Prime для более точного выравнивания его основания на стене предусмотрен уровень.

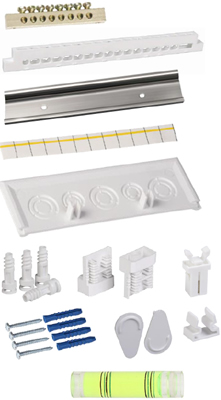

Комплектация

Корпус. Этикетка. Суппорт для шин - 2 шт. Крышка для суппорта - 4 шт. DIN-рейка - 2 шт. Держатель DIN-рейки - 4 шт. Шина PEN "земля - ноль" 6 х 9 мм 4/2 (4 группы / креп. по краям) - 2 шт. Шина PEN "земля - ноль" 6 х 9 мм 10/2 (10 групп / креп. по краям) - 2 шт. Дюбель 6 х 35 мм - 4 шт. Саморез 4,2 х 32 мм - 4 шт. Маркировочная лента - 2 шт. Вставка для заведения в корпус кабеля и труб. Монтажный уровень. Саморез 3 х 10 мм - 6 шт.
