Описание и характеристики
Разъем плоский изолированный РпИм 2-5-0,8, синий
Разъемы плоские изолированные РпИм предназначены для формирования изолированных разъемных соединений цепи по принципу "вилка - розетка" методом обжима (опрессовкой).
Использование разъемов делает возможным оперативное размыкание / замыкание цепи, а также переключение различных контуров электрических схем в новые конфигурации.
Преимущества
- Быстроразъемное соединение.
- Замковый механизм.

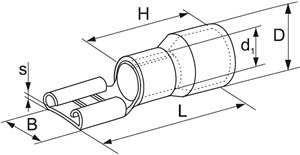

Размеры
| Размеры, мм | ||||
|---|---|---|---|---|
| s | B | d1 | L | H |
| 0,35 | 5,6 | 2,3 | 19 | 10 |
Материалы и цвета
| Цвет изоляции | Синий |
| Материал изоляции | поливинилхлорид |
| Материал контактной части | медный сплав |
| Покрытие контактной части | лужение |
Технические характеристики
| Тип изделия | разъем плоский изолированный |
| Изоляция | частичная |
| Форма фланца | гнездо |
| Сечение подключаемых проводов, кв.мм | 1,5 - 2,5 |
| Номинальное напряжение, В | 400 |
| Максимальный ток в длительном режиме при Umax, Imax, А | 15 |
| Группа условий эксплуатации | М3 (ГОСТ 17516) |
| Температура окружающей среды при эксплуатации, °C | -40... +80 |
| Относительная влажность воздуха, не более, % | 90 |
| Климатическое исполнение и категория размещения | УХЛ3.1 (ГОСТ 15150) |
| Температура монтажа, °C | -20... +50 |
| Группа уловий эксплуатации | М3 (ГОСТ 17516) |
| Срок службы, лет | 5 |

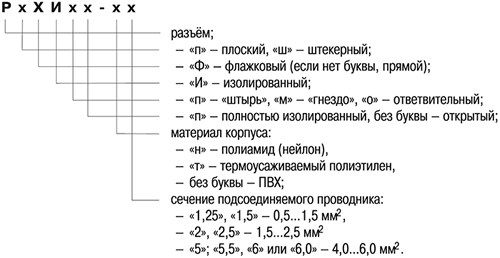

Расшифровка условных обозначений
