Описание и характеристики

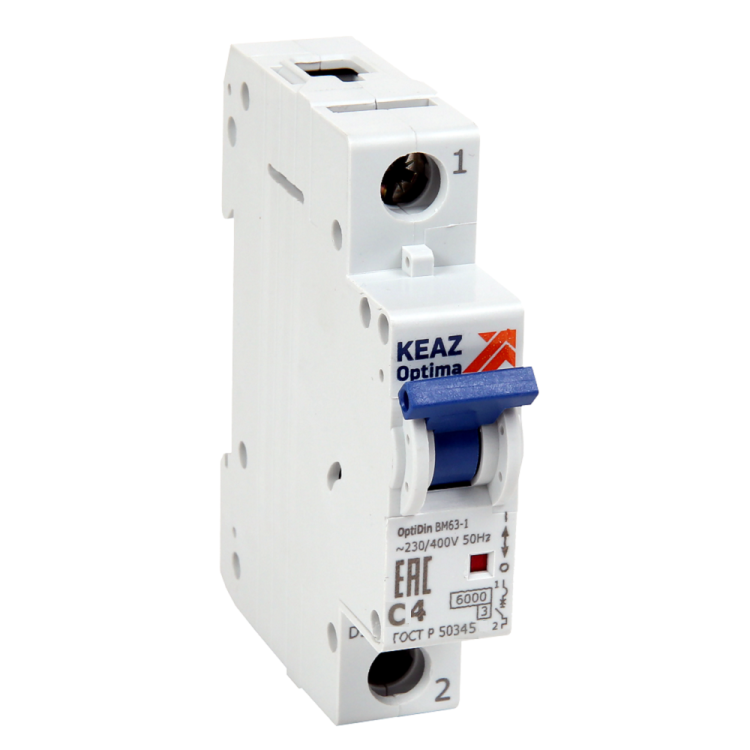

Выключатель автоматический модульный OptiDin BM63-1С2-УХЛ3 КЭАЗ (1Р, 2 А, характеристика срабатывания С, 6 кА)
Выключатели автоматические OptiDin BM63 с предельной коммутационной способностью при переменном токе 6 кА предназначены для защиты электрических цепей напряжением до 400 В переменного тока частоты 50 Гц при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативных включений и отключений цепей (до 30 раз в сутки).
Соответствуют требованиям ГОСТ IEC 60898-1 (бытового назначения переменного тока).
Размеры
| Высота корпуса, мм | 85 |
| Ширина корпуса, мм | 17,5 |
| Глубина корпуса, мм | 73,7 |
Особенности конструкции

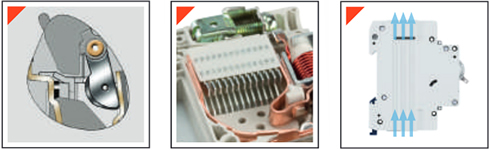

- Серебросодержащая напайка на неподвижном контакте для повышения коммутационной износостойкости и уменьшения значения переходного сопротивления.
- 13 пластин в дугогасительной камере эффективно гасят дугу и обеспечивают безопасное отключение в аварийной ситуации.
- Лучшее охлаждение за счет профильных углублений на корпусе.

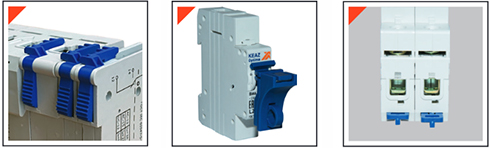

- Аксессуары крепятся на защелку с левой стороны выключателя, гарантируя быстрое надежное присоединение с выокой точностью в один клик.
- Возможность опломбировать рукоятку для предотвращения несанкционированного включения / отключения.
- Особая конструкция зажимов обеспечивает максимально плотный и больший по площади контакт для предотвращения нагрева и оплавления проводников.
Технические характеристики
| Артикул | 260507 |
| Тип изделия | выключатель автоматический модульный |
| Количество полюсов | 1 |
| Количество защищенных полюсов | 1 |
| Количество модулей | 1 |
| Номинальный ток In, А | 2 |
| Номинальное рабочее напряжение переменного тока Ue, В | 230 |
| Частота тока, Гц | 50 |
| Предельная коммутационная способность переменного тока Icu, кА | 6 |
| Уставка расцепителей токов короткого замыкания* | 5In - 10In |
| Вид расцепителей | тепловой и электромагнитный |
| Характеристика диапазона отключения | С |
| Номинальное импульсное напряжение Uimp, кВ | 4 |
| Потери мощности, Вт | 3 |
| Отключение нейтрали (N) | нет |
| Категория перенапряжения | 4 |
| Класс токоограничения | 3 |
| Общая износостойкость, циклов | 10000 |
| Коммутационная износостойкость, циклов | 4000 |
| Диапазон рабочих температур, °C | -60... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Степень загрязнения | 2 |
| Способ крепления | DIN-рейка |
| Присоединение внешних проводников | переднее |
| Максимальное сечение присоединяемых проводов, кв.мм | 25 |
| Возможность самостоятельного подключения дополнительных устройств | да |
| Возможность использования дополнительного оборудования | нет |
