Описание и характеристики

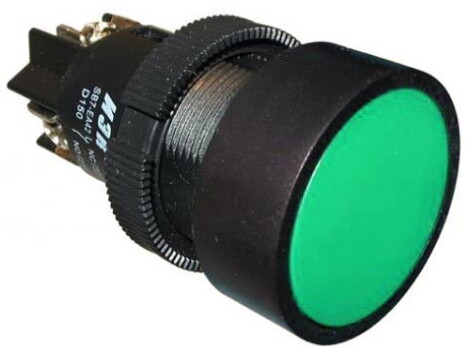

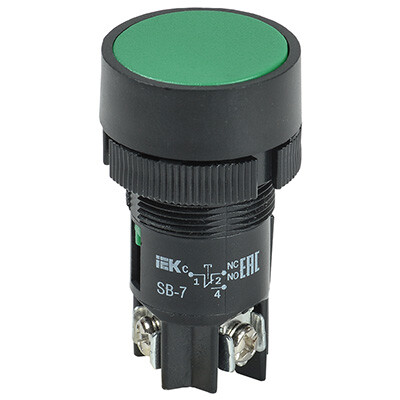

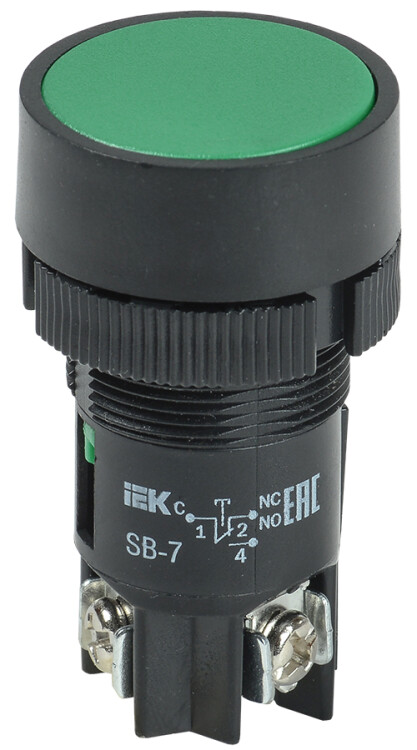

Кнопка управления SB-7 "Пуск" IEK (установочный d 22 мм), зеленый
Нажимная кнопка фиксации SB-7 "Пуск" предназначена для оперативного управления магнитными пускателями (контакторами), реле автоматики и другим технологическим оборудованием в электрических цепях переменного тока напряжением до 660 В частотой 50 Гц и постоянного тока напряжением до 440 В.
Применяется в электрощитовом, промышленном, технологическом оборудовании и на объектах энергоснабжения.
Монтируется на щит или на панель.
Соответствует требованиям ГОСТ IEC 60947-1, ГОСТ IEC 60947-5-1.
Преимущества
- Высокая надежность.
- Простота монтажа.
Размеры
Материалы и цвета
| Цвет кнопки | Зеленый |
| Материал основания | пластик |
Технические характеристики
| Артикул | BBT40-SB7-K06 |
| Тип изделия | нажимная кнопка фиксации |
| Конструктивное исполнение | моноблок |
| Контакт | переключающий |
| Наличие подсветки | нет |
| Номинальное рабочее напряжение переменного тока, В | 48 / 120 / 230 / 400 / 660 |
| Номинальное рабочее напряжение постоянного тока, В | 24 / 48 / 110 / 220 / 440 |
| Категория применения | АС-15 (переменный ток) / DC-13 (постоянный ток) |
| Номинальное напряжение по изоляции Ui, В | 660 |
| Номинальный тепловой ток Ith, А | 10 |
| Номинальный ток контактов при АС 48 и 120 В, А | 10 |
| Номинальный ток контактов при АС 230 В, А | 7,5 |
| Номинальный ток контактов при АС 400 В, А | 4,5 |
| Номинальный ток контактов при АС 660 В, А | 2,5 |
| Номинальный ток контактов при DС 24 В, А | 10 |
| Номинальный ток контактов при DС 48 В, А | 5 |
| Номинальный ток контактов при DС 110 В, А | 2,5 |
| Номинальный ток контактов при DС 220 В, А | 1,3 |
| Номинальный ток контактов при DС 440 В, А | 0,6 |
| Электрическая износостойкость, циклов В-0 х 106 | 0,3 (переменный ток) / 0,25 (постоянный ток) |
| Механическая износостойкость, циклов В-О х 106 | 0,6 |
| Диапазон рабочих температур, °С | -10... +40 |
| Степень защиты от пыли и влаги (ГОСТ 14254) | IP40* (с наружной стороны) / IP00 (со стороны зажимов) |
| Степень загрязнения | 3 |
| Тип монтажа | встраиваемый |
| Способ подключения | винтовое соединение |
| Максимальная присоединительная способность контактных зажимов | 2 х 2,5 кв.мм |
| Класс защиты от поражения электрическим током | II |
| Срок службы, лет | 10 |
* Возможна установка кнопки управления в пластиковый корпус поста КП (приобретается отдельно) для обеспечения степени защиты от пыли и влаги IP54.
Cхема электрическая
Монтаж
- Вырезать отверстие диаметром 22 мм для установки кнопки.
- Нажать на фиксатор / повернуть фиксатор крепления головки кнопки и вынуть ее из корпуса.
- С основания головки отвинтить гайку крепления, вставить головку кнопки в подготовленное отверстие и закрепить ее на панели гайкой, навинтив ее на основание головки сзади панели.
- Корпус кнопки надеть на основание головки и повернуть фиксатор механизма крепления / до щелчка.
- Проверить правильность срабатывания кнопки, подсоединив к выходным зажимам контактов (поочередно) тестирующее устройство (мультиметр в режиме прозвона цепи или любое другое устройство) и произведя несколько нажатий на кнопку.
- Присоединить необходимые провода в соответствии со схемой собираемой цепи.
