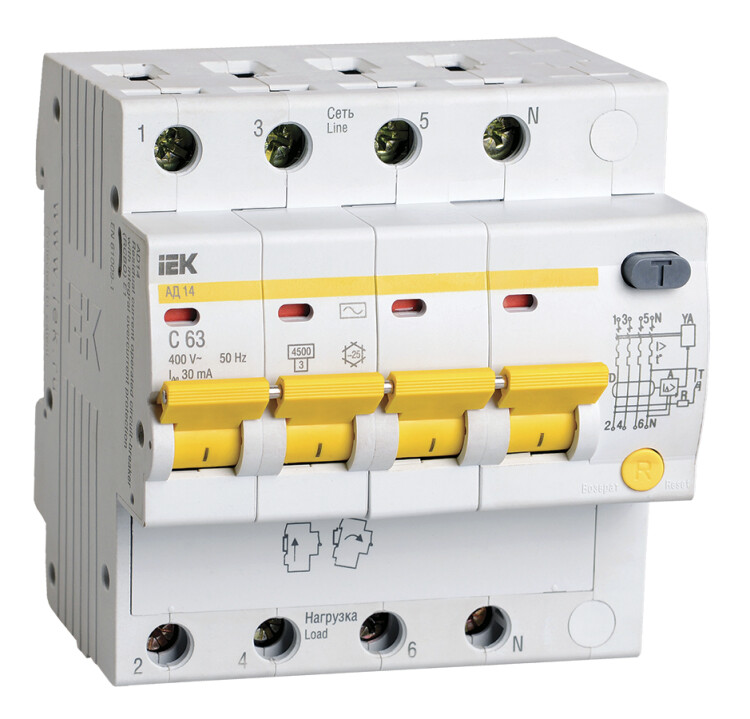

Автоматический выключатель дифференциального тока IEK АД14 4Р 63А 30мА тип AC (характеристика C, 4,5 кА)
Выключатели автоматические дифференциального тока со встроенной защитой от сверхтоков типа АД14 IEK серии Karat предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением до 400 В частотой 50 Гц.
Выключатели выполняют функцию обнаружения дифференциального тока, сравнения его со значением дифференциального тока срабатывания и отключения защищаемой цепи в случае, когда дифференциальный ток превосходит это значение, а также функцию автоматического отключения электроустановки при появлении сверхтоков.
Дифавтоматы с номинальным отключающим дифференциальным током In 30 мА обеспечивают защиту человека от поражения электрическим током в случае прямого прикосновения к токоведущим частям электроустановок, а также защиту людей при косвенном контакте с доступными проводящими частями электроустановок при повреждении изоляции, защиту от сверхтоков (перегрузка и короткое замыкание).
Дифавтоматы АД14 устанавливаются в учетно-распределительных щитах жилых и общественных зданий, устройствах временного электроснабжения строительных площадок, садовых домах, гаражах, на объектах розничной торговли.
В изделиях предусмотрена индикация срабатывания от дифференциального тока.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Размеры и вес
| Высота корпуса, мм | 94 |
| Ширина корпуса, мм | 89 |
| Глубина корпуса, мм | 72,1 |
| Вес изделия, не более, кг | 0,33 |
Конструкция и материалы
- Усовершенствованная дугогасительная система (патент № RU 139886).
- Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
- Наличие индикатора положения контактов.
- Возможность одновременного присоединения шиной Fork и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
- Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
- Новая конструкция АД14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.
- Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.
- Удобный монтаж / демонтаж без использования инструментов.
- Индикатор срабатывания по дифференциальному току - кнопка "Возврат". Для АД14 - характеристистика АС.
Технические характеристики
| Артикул | MAD10-4-063-C-030 |
| Тип изделия | автоматический выключатель дифференцаильного тока |
| Модульная ширина (шаг 18 мм) | 5 |
| Число полюсов | 4 |
| Наличие защиты от сверхтоков в полюсах | с четырьмя защищенными полюсами |
| Номинальное рабочее напряжение Ue, В | АС 230 / 400 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток In, А | 63 |
| Тип расцепителя | тепловой, электромагнитный |
| Максимальное время отключения при любых значениях дифференциального тока, сек. | 0,04 |
| Номинальный отключающий дифференциальный ток In, мА | 30 |
| Номинальный неотключающий дифференциальный ток IΔn0, мА | 0,5IΔn |
| Номинальная наибольшая коммутационная способность Icn, А | 4500 |
| Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm, А | 4500 |
| Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип | АС |
| Характеристикая срабатывания от сверхтоков | С |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Рабочий режим | продолжительный |
| Группа механического исполнения по ГОСТ 17516.1 | М1 |
| Механическая износостойкость, не менее, циклов В-О | 10 тыс. |
| Электрическая износостойкость, не менее, циклов В-О | 6 тыс. |
| Диапазон рабочих температур окружающего воздуха, °C | -25... +40 |
| Относительная влажность воздуха, % | 50* при +40 °C |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Способ крепления | на DIN-рейку |
| Рабочее положение | вертикальное, с возможным отклонением на 90° |
| Тип подключения | винтовое соединение |
| Сечение присоединяемых проводников, кв.мм | 2,5 - 35 |
| Материал присоединяемых проводников | медь |
| Рекомендуемый / максимально допустимый момент затяжки контактных зажимов, Н*м | 2 / 3 |
| Возможность присоединения к контактным зажимам соединительных шин | PIN (штырь) / Fork (вилка) |
| Срок службы, не менее, лет | 15 |
* Допускается эксплуатация выключателя при относительной влажности воздуха 90% и температуре +20 °C.
