Ножницы секторные 70мм 430мм НС-70 КВТ телеск.рук

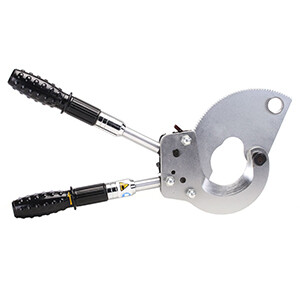

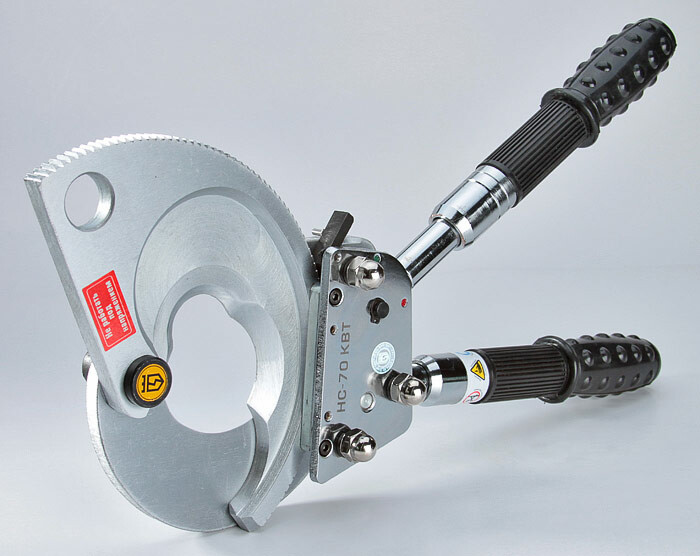

Ножницы секторные НС-70 КВТ 53053 (длина 430 мм) для резки кабеля d 70 мм, с телескопическими рукоятками

Ножницы секторные НС-70 предназначены для резки силового бронированного кабеля и проводов с медными и алюминиевыми жилами.
Поставляются в тканевой водозащитной сумке.

Размеры и вес

Длина инструмента, мм	350 - 430
Вес изделия, кг	2,9

Устройство и принцип работы

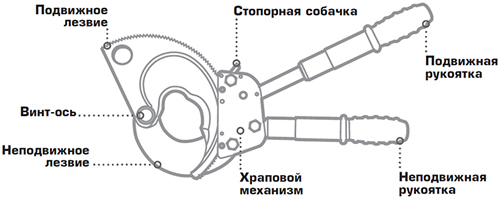

Ножницы секторные состоят из лезвий подвижного и неподвижного, храпового механизма, стопорной собачки и телескопических рукояток. Подвижная рукоятка технически связана с храповиком, который приводит в действие подвижное лезвие за счет сцепления зубьев лезвия с зубьями храповика. Храповик пошагово перемещает подвижное лезвие в направлении разрезаемого кабеля, при этом стопорная собачка фиксирует очередной сектор зубьев лезвия. Такое конструктивное устройство минимизирует физические усилия во время резки кабеля или иного элемента согласно назначению и техническим характеристикам.

Технические характеристики

Тип изделия	ножницы секторные
Модель	НС-70
Максимальный диаметр провода или кабеля, мм	70
Твердость лезвий (HRC)	48... 52
Телескопические ручки	есть

Внимание!

Ножницы не предназначены для резки кабеля со стальной проволочной броней, кабеля и проводов со стальным сердечником, а также стальных прутков, арматуры, стальных тросов и стальных канатов.

Порядок работы

	Расфиксируйте подвижную рукоятку и надавите ей на стопорную собачку.		Поверните подвижное лезвие, освободив рабочую зону.		Поместите кабель в рабочую зону и поверните подвижное лезвие до зацепления с храповым механизмом.
	Расфиксируйте рукоятки, повернув их против стрелок на ручках.		Установите необходимую длину и зафиксируйте рукоятки, повернув в сторону, указанную стрелками.		Разрежьте кабель, работая подвижной рукояткой. По окончании работы задвиньте рукоятки.

Внимание!

• Чрезмерное приложение усилия при фиксации рукояток может привести к заклиниванию или поломке механизма фиксации.
• Берегите ножницы от падений.

• Не подвергайте лезвия поперечным нагрузкам.
• Избегайте резких движений во время работы.

• Во время работы старайтесь располагать ножницы, соблюдая перпендикулярность относительно центральной оси кабеля / провода.

Возможные неисправности и способы их устранения

Неисправность	Причина	Решение
Лезвия закусывают жилы кабеля / провода.	Большой зазор между лезвиями.	Проверьте винтовое соединение лезвиий. Отрегулируйте зазор.
Подвижное лезвие упирается в кабель и не двигается.	Износ храпового механизма (храповик, собачка, пружины) по причине попадания различных частиц в механизм, либо в случае естественного износа.	Замена храпового механизма.
	Износ зубьев подвижного лезвия по причине попадания различных частиц, либо в случае превышения технических характеристик ножниц.	Замена подвижного лезвия.
	Замятие кромок лезвий.	Правка кромок. Обратитесь в Сервисный центр КВТ, так как самостоятельная правка кромок приведет к поломке лезвий.
Иные неисправности.		Обратитесь в Сервисный центр КВТ. В случае износа зубьев подвижного лезвия, как правило, храповой механизм также подлежит замене. По вопросу приобретения необходимых запчастей в случае проведения самостоятельного ремонта обратитесь в Сервисный центр КВТ, либо отправьте инструмент для проведения ремонта.
