Описание и характеристики

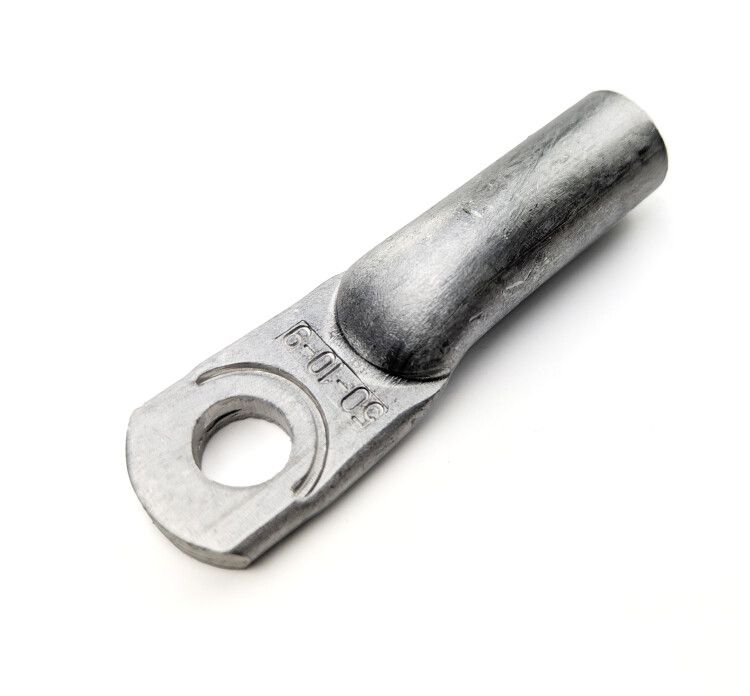

Наконечник кабельный алюминиевый ТА-50-10-9
Наконечник алюминиевый ТА предназначен для оконцевания опрессовкой проводов и кабелей с алюминиевыми жилами на напряжение до 35 кВ.
Правильно опрессованный алюминиевый наконечник обеспечивает надежность соединения и долговечность службы электросетей различного назначения.
Соответствует требованиям ГОСТ 9581-80.

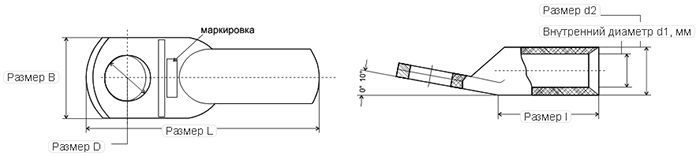

Размеры
| Размеры, мм | |||||
|---|---|---|---|---|---|
| d1 | d2 | I | B | D | L |
| 9 | 16 | 36 | 23 | 10,5 | 75 |
Материалы
- Электротехнический алюминий марки АД1М.
Технические характеристики
| Тип изделия | наконечник кабельный алюминиевый |
| Номинальное напряжение, кВ | 35 |
| Номинальное сечение присоединяемых проводников, кв.мм | 50 |
| Диаметр контактного стержня | М10 |
| Способ монтажа | опрессовка |
| Климатическое исполнение и категория размещения | УХЛ3 |
