Описание и характеристики

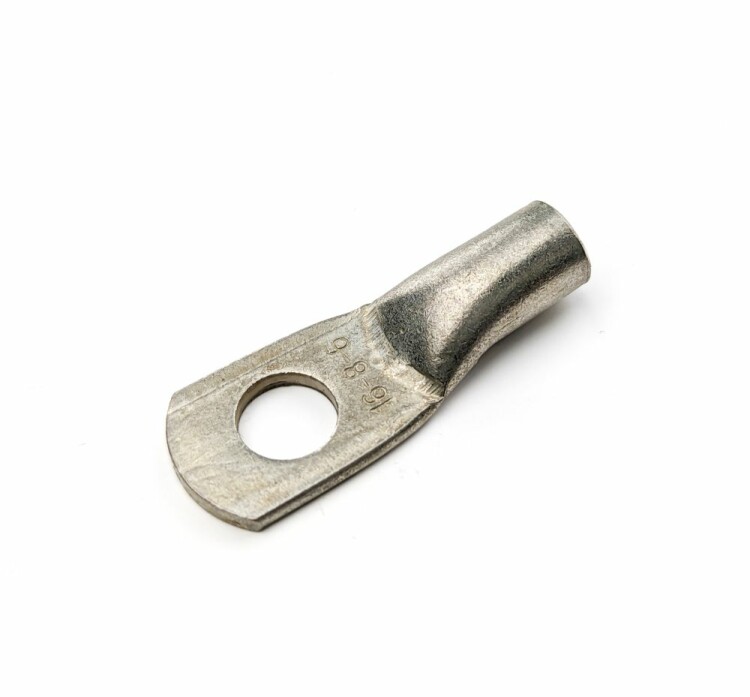

Наконечник медный луженый ТМЛ 16-8-6 "ЗЭТАРУС"
Наконечники кабельные медные луженые ТМЛ предназначены для оконцевания опрессовкой проводов и кабеля с медными жилами сечением от 2,5 до 240 кв.мм на напряжение до 35 кВ.
Соответствуют требованиям ГОСТ 7386-80.
Наконечник надевается на жилу кабеля и опрессовывается гидравлическим или ручным прессом.
Таким образом, наконечник и жила кабеля жестко скрепляются, обеспечивая надежный контакт.
Размеры
| Размеры, мм | ||||||
|---|---|---|---|---|---|---|
| d1 | d2 | B | D | L | J | S |
| 6 | 9 | 16 | 8,4 | 40 | 14 | 1,9 |
Материалы
| Материал | медная труба марки М2 |
| Покрытие | электролитическое лужение* |
* Легирование олово-висмутовыми добавками значительно увеличивает стойкость и долговечность оловянного покрытия.
Технические характеристики
| Артикул | zeta10620 |
| Тип наконечника | наконечник кабельный медный луженый ТМЛ |
| Максимальное рабочее напряжение, кВ | 35 |
| Номинальное сечение, кв.мм | 16 |
| Диаметр контактного стержня, мм | 8 |
| Способ монтажа | опрессовка |
| Климатическое исполнение и категория размещения | Т2 |
