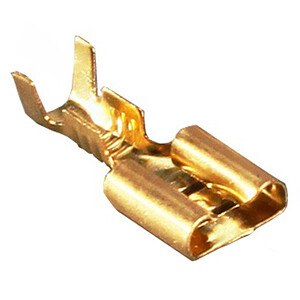

Разъем плоский неизолированный РП-М 2,5-7-0,8
Разъемы плоские неизолированные РП-М предназначены для формирования вибростойких быстроразъемных соединений и оконцевания многопроволочных гибких медных проводов.
Размеры
| B, мм |
6,6 |
| L, мм |
17,7 |
| L1, мм |
7,1 |
Материалы
| Материал коннектора |
латунь марки Л63 |
| Покрытие коннектора |
без покрытия |
Особенности конструкции
- Поперечные засечки в месте контактного скругления под кабельную жилу увеличивают механическую прочность соединения "разъем - жила".
- Двухконтурный обжим по жиле и изоляции обеспечивает особую механическую прочность и вибростойкость соединений.
- Конструкция клемм предусматривает фиксаторы замкового типа, защелкивающиеся при парном соединении разъемов РП-П и РП-М.
- Размер контакта определяется шириной "В" клеммы РП-П.
- Для опрессовки используется двухконтурная матрица МПК-04.
Технические характеристики
| Максимальное напряжение, В |
400 |
| Сечение проводника, кв.мм |
0,75 - 2,5 |
| Размер контакта, мм |
6,3 х 0,8 |
| Температурный диапазон, °С |
-55... +135 |
