Описание и характеристики

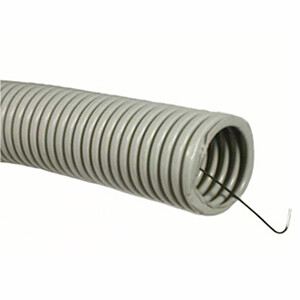

Труба гофрированная ПВХ d 50 мм, с зондом
Трубы гофрированные ПВХ предназначены для прокладки в них электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока, величиной не более 1000 В, выполненных изолированными проводами, шнурами или кабелями.
Трубы ПВХ применяются для монтажа скрытой и открытой проводки в потолках, стенах, гипсокартонных перегородках, фальшполах, выполненных из трудносгораемых материалов.
Специальный зонд обеспечивает удобство прокладки кабеля в трубу.
Гофрированные трубы имеют достаточную механическую прочность, чтобы выдерживать механические нагрузки, возникающие при монтаже и эксплуатации.
По стойкости к воздействию механических факторов внешней среды удовлетворяют требованиям группы М1 по ГОСТ 17516.1.
Допускают возможность изгибания с радиусом изгиба, равным 3 наружным диаметрам трубы.
Внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать взаимозаменяемую проводку на протяжении всего срока эксплуатации здания.
Преимущества
- Сокращение времени на монтаж проводки, а следовательно, затрат на монтаж.
- Гибкость трубы сокращает количество аксессуаров, требуемых для прокладки проводки.
- Возможна прокладка электропроводки практически в любых условиях и высокой степени сложности.
- Труба служит дополнительной защитой от возможных механических воздействий на провод.
- Затрудняет распространение возможного процесса горения изоляции провода.
- Имеет отличные диэлектрические свойства.
Размеры
| Внешний диаметр, мм | 50 ±0,4 |
| Внутренний диаметр, мм | 39,6 ±0,4 |
Материалы и цвета
| Цвет | Серый |
| Материал | самозатухающий поливинилхлорид |
Технические характеристики
| Прочность, Н | 350 - 370 (на 5 см при +20 °С) |
| Диэлектрическая прочность, не менее, В | 2000 (15 мин. при частоте 50 Гц) |
| Огнестойкость | не поддерживает горение |
| Температура монтажа, °С | -10... +60 |
| Рабочая температура, °С | -40... +45 |
| Степень защиты от пыли и влаги | IP55 |
| Климатическое исполнение | УХЛ |
| Категория размещения | 2 |
| Стандарты | ТУ 2248-001-57453845-2009 |
Рекомендации по использованию
- К осветительным приборам, как правило, подводится труба d 16 мм. Для прокладки телефонных, сигнализационных сетей также используется труба d 16 мм.
К выключателям и розеткам подводится труба диаметром не менее 20 мм. Для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 25 мм. - Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осуществляется посредством трубы диаметром 25 мм.
- Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причем также желательно проложить резервную трубу.
- При прокладке гофрированных труб следует избегать острых углов, а также близкого расположения нескольких углов.
- Рабочее расстояние для протяжки провода в трубе составляет 20 - 25 м с максимальным количеством правильно выложенных 4 - 5 углов.
- При необходимости увеличения длины цельного отрезка трубы и количества углов, следует устанавливать транзитные коробки на углах или на местах, близких к середине цельного отрезка трубы.
- Недопустима протяжка в одной трубе одновременно нескольких сетей.
- Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей трубах и коробках на определенном расстоянии друг от друга.
- При прокладке внутренних коммуникаций рекомендуется использовать крепежную клипсу соответствующего диаметра в соотношении 3 шт. на 1 п.метр.
