Описание и характеристики

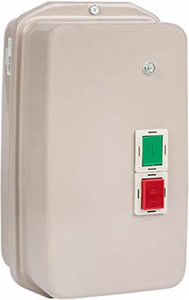

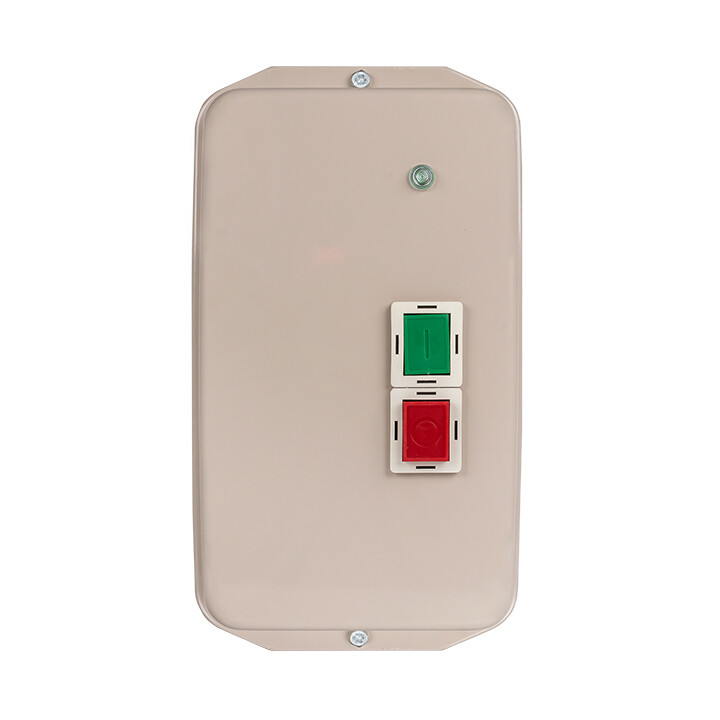

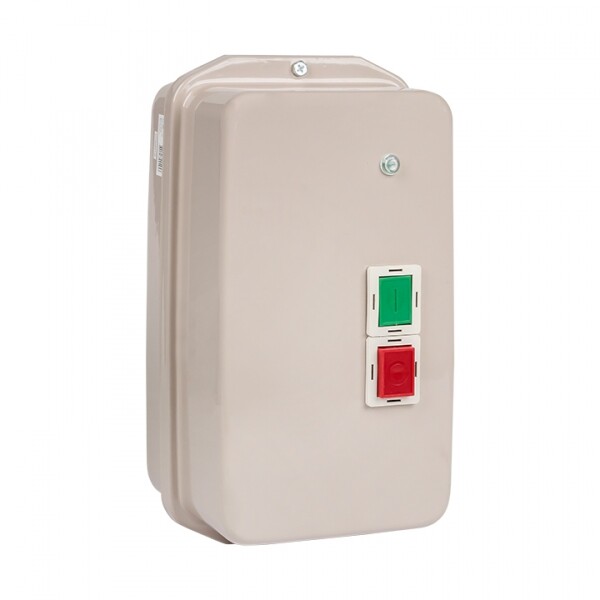

Пускатель магнитный КМЭ 50А 230В EKF PROxima в корпусе (IP65), с РТЭ Ir-37-50А, с индикатором

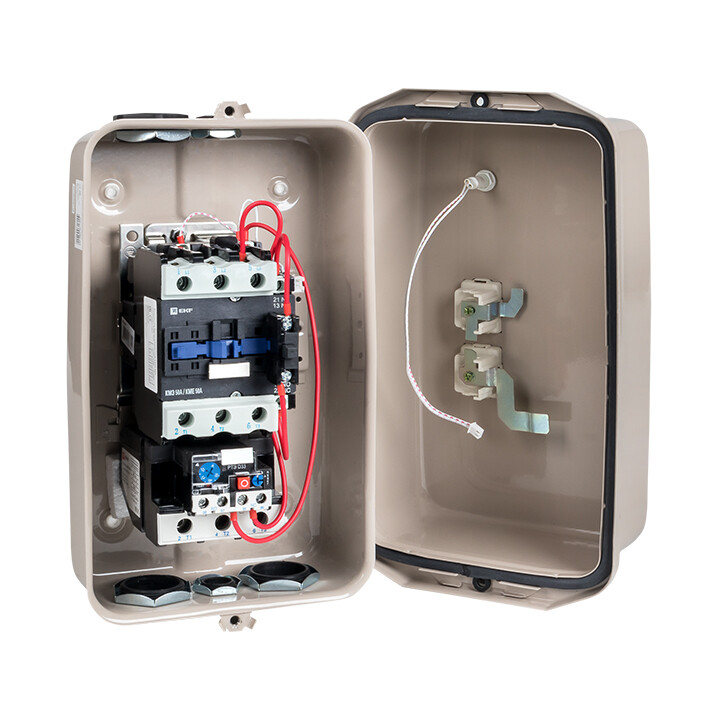

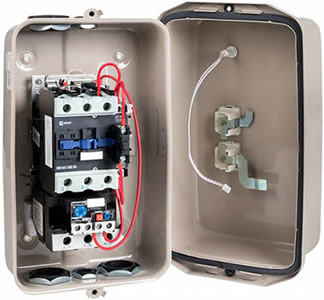

Пускатель магнитный КМЭ EKF PROxima является комплектным устройством, состоящим из малогабаритного контактора КМЭ, теплового реле РТЭ, оболочки с сальниками и кнопок управления.
Пускатель предназначен для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.

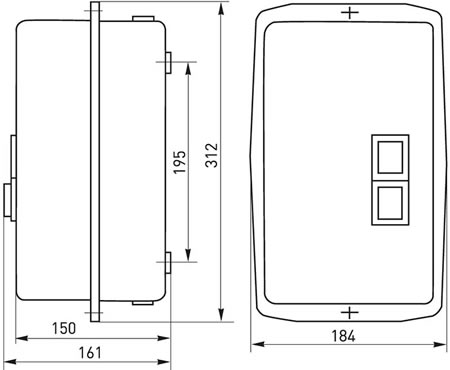

Размеры
Материалы
- Материал оболочки: металл.
Технические характеристики
| Артикул | ctrp-r-50-230v-led |
| Тип изделия | пускатель магнитный |
| Исполнение | комплектное устройство в оболочке: контактор КМЭ + тепловое реле РТЭ |
| Тип пускового устройства двигателя | пускатель прямого пуска |
| Номинальное напряжение, В | АС 400 |
| Частота тока, Гц | 50 |
| Количество главных контактов | 3 |
| Номинальный рабочий ток (АС-3) Ie, А | 50 |
| Диапазон установки расцепителя перегрузки, А | 37... 50 |
| Номинальная коммутируемая мощность, кВт | 22 (АС-3, 400 В) 15 (АС-3, 230 В, 3 фазы) |
| Номинальный условный ток короткого замыкания, тип 2, 400 В, А | 3000 |
| Номинальное напряжение питания цепи управления управления Us, В | АС 184... 253 (50 Гц) |
| Исполнение вспомогательных контактов | 1НО + 1НЗ |
| Наличие расцепителя короткого замыкания | нет |
| Наличие светового индикатора | есть |
| Подходит для аварийной остановки | да |
| Возможность перезапуска | есть |
| Механическая износостойкость, млн.циклов | 1,5 |
| Электрическая износостойкость (АС-3), млн.циклов | 1,4 |
| Максимальная частота включения без нагрузки / с нагрузкой, в час | 1200 / 1200 |
| Температура окружающей среды при эксплуатации, °C | +1... +40 |
| Степень защиты от пыли и влаги | IP65 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Вибрация по степени жесткости | V по ГОСТ 20.57.406-81 |
| Номинальный рабочий режим | продолжительный |
| Возможность монтажа на DIN-рейку | нет |
| Положение в пространстве | на вертикальной плоскости вертикальное с отклонением ±30° |
| Тип подключения силовой электрической цепи | винтовое соединение |
| Вес изделия, кг | 3,83 |

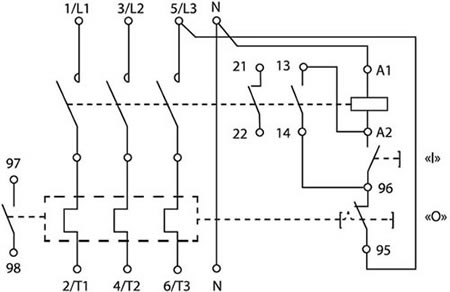

Схема подключения
