Описание и характеристики

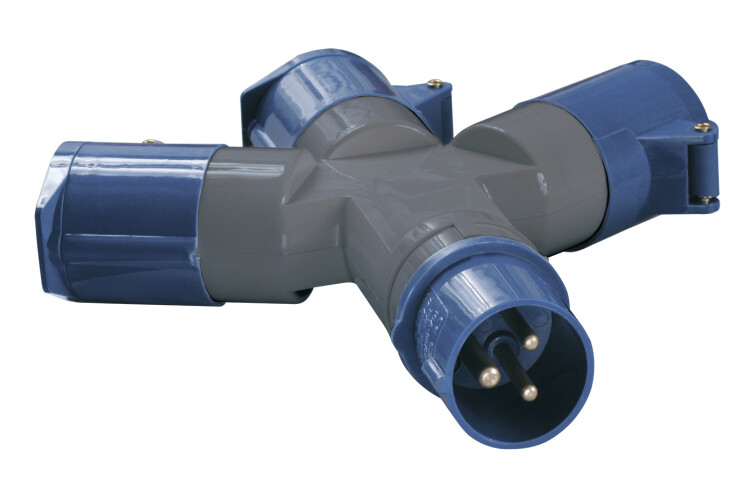

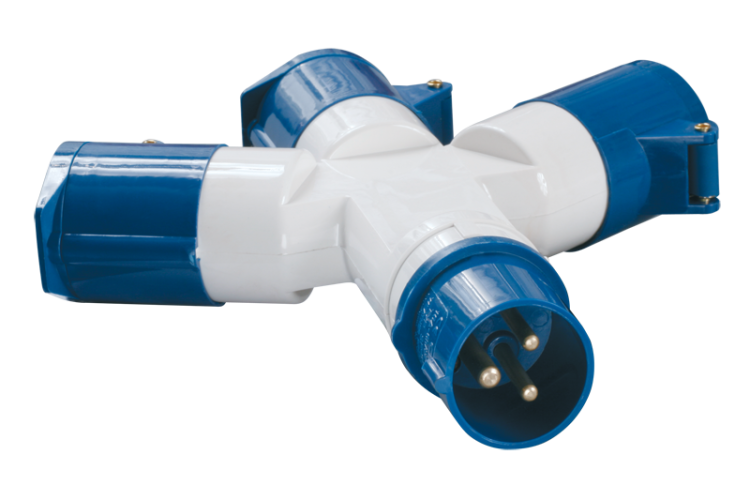

Адаптер трехлучевой ССИ-1013 IEK (16 А, 2P+PE, 220 В, IP44)
Силовые штепсельные разъемы незаменимы при эксплуатации внутри помещений и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения.
Подходят для подключения строительного электрооборудования и электроинструмента, станков и другого промышленного оборудования, для электроснабжения бытовок и киосков, для использования в гостиницах, домах отдыха, турбазах и т.д.
Преимущества
- Термостойкие и самозатухающие материалы.
- Никелевое покрытие всех металлических элементов для защиты от коррозии.
- Возможность эксплуатировать во влажной среде (IP54).

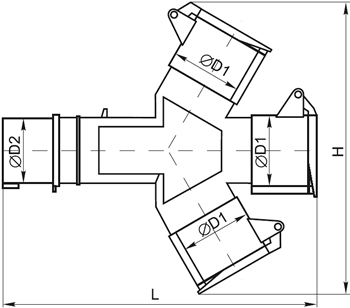

Размеры
| Габаритные и установочные размеры, мм | |||
|---|---|---|---|
| D1 | D2 | H | L |
| 52 | 44 | 220 | 227 |
Конструкция и материалы
 |
Крышки обеспечивают защиту от попадания внутрь разъема пыли, влаги, надежно закреплены. Части из эластомерных материалов (уплотнительные кольца, сальники) устойчивы к старению. |
 |
Шип на пластиковом корпусе силового разъема позволяет зафиксировать крышку ответной части соединения и предотвратить возможное несанкционированное отключение при механическом воздействии на присоединенный кабель вследствие его натяжения. |
 |
Винты, применяемые для механических и электрических соединений, защищены от самоотвинчивания и от коррозии. |  |
Кабельный ввод снабжен сальником, исключающим повреждение кабеля. Наличие пространства для размещения кабеля. |
 |
Штыревые контакты изготовлены из электротехнической латуни, розеточные узлы - из фосфористой бронзы. Для защиты от коррозии все элементы покрыты никелем. |
 |
Давление, оказываемое контактными гнездами на контактные вилки, препятствует легкому вводу и выводу вилки. Вилка не выпадает из штепсельной розетки при нормальной эксплуатации. |
Технические характеристики
| Артикул | PAS31-016-3 |
| Тип изделия | адаптер |
| Цветовая кодировка | Синий |
| Число контактов | 2P+PE |
| Количество полюсов | 2 |
| Количество и тип разъемов | 1 вилка 013 + 3 розетки 213 |
| Исполнение | профиль вилки прямой, розетки с защитными крышками |
| Диапазон рабочего напряжения, В | АС 200 - 250 |
| Номинальное напряжение, В | АС 220 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток, А | 16 |
| Номинальное напряжение по изоляции, В | 500 |
| Ориентация заземляющего контакта (по циферблату часов) | 6 ч. |
| Макисмальная подключаемая суммарная нагрузка, Вт | 4000 |
| Рабочая температура, °С | -25... +40 |
| Степень защиты от пыли и влаги | IP44 |
| Группа механического исполнения | М1 (по ГОСТ 17516.1) |
| Максимальное сечение подключаемых проводников, кв.мм | 2,5 |
| Наличие блокировки | нет |
| Срок службы, лет | 10 |
