Описание и характеристики

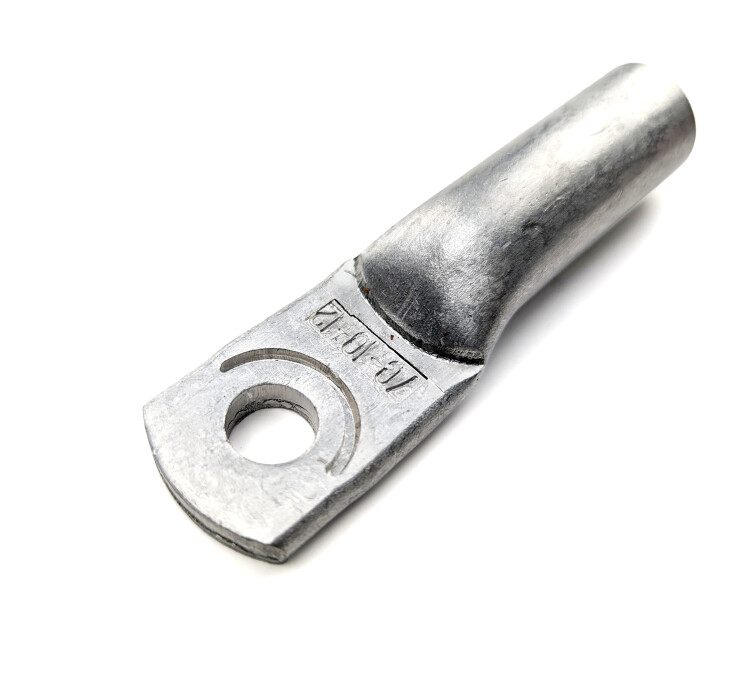

Наконечник кабельный алюминиевый ТА-70-10-12
Наконечник алюминиевый ТА предназначен для оконцевания опрессовкой проводов и кабелей с алюминиевыми жилами на напряжение до 35 кВ.
Правильно опрессованный алюминиевый наконечник обеспечивает надежность соединения и долговечность службы электросетей различного назначения.
Изготовлен по ГОСТ 9581.
Размеры
| D, мм | 13 |
| B, мм | 25,0 |
| L, мм | 80,0 |
| d, мм | 18,0 |
| d1, мм | 12,0 |
Материалы
- Электротехнический алюминий марки АД0М, АД1М.
Технические характеристики
| Наименование | ТА 70-10-12 |
| Сечение, кв.мм | 70 |
| Классы гибкости кабеля |
2, 3 |
| Винт | М10 |
Рекомендации по использованию
- Секторные жилы перед опрессовкой должны быть предварительно скруглены при помощи матриц скругления НМ-300-C.
- После снятия изоляции с кабеля концы алюминиевых жил должны быть зачищены до металлического блеска с использованием кордощетки К-50 или наждачной бумаги, после чего на концы жил незамедлительно следует нанести кварце-вазелиновую пасту или проводящую контактную пасту.
Трубчатую часть наконечников также следует заполнить кварце-вазелиновой пастой или проводящей пастой, затем вставить жилы в наконечники до упора и произвести опрессовку.
