Описание и характеристики

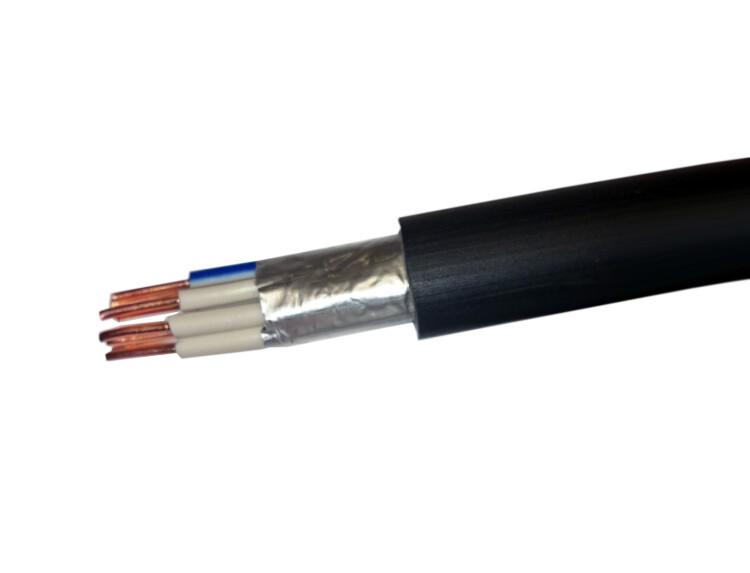

Кабель КВВГнг-LS, КВВГЭнг-LS, КВВГнг-LS -Т, КВВГЭнг-LS-Т (ТУ 16.К71-310-2001)
Кабель контрольный с медными жилами, с изоляцией и оболочкой из ПВХ композиций пониженной пожароопасности (Э - в общем экране под оболочкой, LS - низкое дымо- и газовыделение Low Smoke).
Кабель предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.
Применяется для прокладки в помещениях, каналах, туннелях в условиях агрессивной среды при отсутствии механического воздействия на кабель, в том числе для использования в системах АС классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
Кабель марок КВВГЭнг-LS, КВВГЭнг-LS-Т также используется при необходимости защиты электрических цепей от влияния внешних электрических полей.
Кабель всех марок может быть проложен на открытом воздухе.
Кабель не распространяет горение при прокладке в пучках.
Устойчив к монтажным изгибам.
Конструкция и материалы
- Токопроводящие жилы медные однопроволочные класса 1 по ГОСТ 22483.
- Изоляция из поливинилхлоридной композиции пониженной пожароопасности.
- Скрутка - изолированные жилы кабелей скручены.
Кабель имеет цифровую или цветовую маркировку всех изолированных жил, обеспечивающую возможность идентификации каждой жилы при монтаже.
При цифровой маркировке цвет цифр отличается от цвета изоляции жил.
Цветовая маркировка сплошная или в виде продольных полос шириной не менее 1 мм.
- Разделительный слой в кабелях марки КВВГЭнг-LS, КВВГЭнг-LS-Т на скрученные изолированные жилы наложен из ПВХ композиции пониженной пожароопасности толщиной не менее 0,5 мм.
- Экран в кабелях марки КВВГЭнг-LS, КВВГЭнг-LS-Т в виде обмотки алюминиевой фольги номинальной толщиной 0,1 - 0,15 мм с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабеля.
Под экраном продольно проложена медная луженая проволока номинальным диаметром 0,4 - 0,6 мм.
- Оболочка в кабелях марки КВВГнг-LS, КВВГнг-LS-Т накладывается поверх скрученных изолированных жил, а в кабелях марки КВВГЭнг-LS, КВВГЭнг-LS-Т - поверх экрана из ПВХ композиции пониженной пожароопасности.
Эксплуатационные характеристики
- Виды климатического исполнения кабеля: УХЛ, Т категории размещения 1 и 5 по ГОСТ 15150-69.
- Диапазон температур эксплуатации : -50... + 50 °С.
- Относительная влажность воздуха: 98% при температуре +35 °С.
- Прокладка кабеля осуществляется при температуре окружающей среды не ниже -15 °С.
- Радиус изгиба при прокладке при температуре окружающей среды не ниже 0 °С составляет:
- для кабелей наружным диаметром до 10 мм не менее 3 диаметров кабеля;
- для кабелей наружным диаметром 10 - 25 мм не менее 4 диаметров кабеля.
- Длительно допустимая температура нагрева жил при эксплуатации: +70 °С.
- Строительная длина кабеля: не менее 150 м.
- Срок службы: не менее 30 лет.
- Гарантийный срок эксплуатации: 3 года со дня ввода кабеля в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Коды ОКП
35 6314 32 - кабель КВВГнг-LS.
35 6314 33 - кабель КВВГЭнг-LS.
