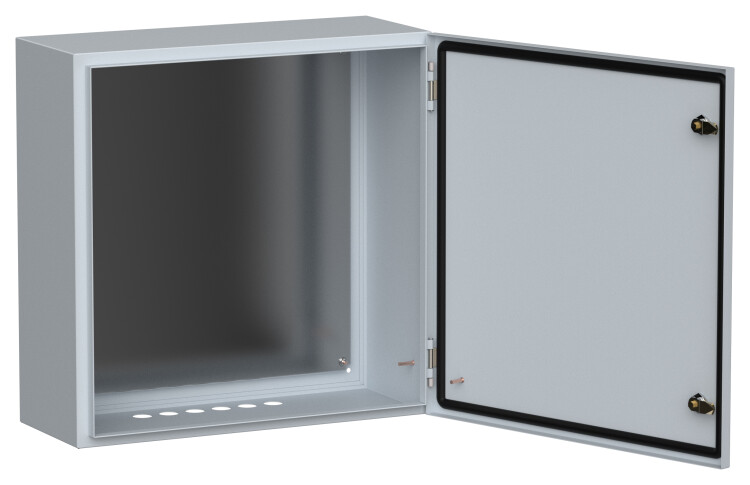

Корпус металлический навесной ЩМП-6.6.2-0 У2 IP54 IEK, серый, 600 х 600 х 250 мм
Сварной металлический корпус со съемной монтажной панелью повышенной степени защиты от пыли и влаги IP54 предназначен для сборки разнообразных электрощитов распределительного типа: силовых, управления, автоматики.
Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Единый секрет замка.
- Набор дополнительных аксессуаров.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат качества.

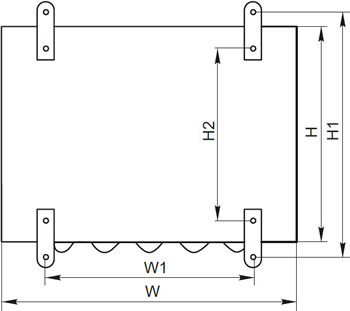

Размеры и вес
| Размеры, мм |
Вес изделия, кг |
| W |
H |
W1 |
H1 |
H2 |
| 600 |
600 |
535 |
520 |
535 |
19,9 |
Материалы и цвета
| Цвет корпуса |
Светло-серый (RAL 7035) |
| Материал корпуса |
сталь толщиной 1 мм |
| Материал монтажной панели |
сталь толщиной 1,5 мм |
| Покрытие корпуса |
полиэфирная порошковая краска |
| Фактура поверхности |
шагрень |
Особенности конструкции
- Сварной металлический корпус со съемной монтажной панелью.
- Монтажная панель крепится на 4 шпильки.
- Дверца корпуса запирается на замок.
- Полиуретановый уплотнитель по периметру двери для защиты от попадания влаги.
- Пылевлагонепроницаемый замок.
- Наличие отверстий под кабельный ввод и ступенчатых сальников.
- Шпилька заземления.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Технические характеристики
| Артикул |
YKM40-662-54 |
| Тип изделия |
корпус металлический с монтажной панелью ЩМП |
| Исполнение |
навесной |
| Глубина корпуса, мм |
250 |
| Номинальный ток, не более, А |
630 |
| Угол раскрытия двери, градусов |
105 |
| Наличие замка в двери |
есть |
| Максимальная статическая нагрузка на панель электросчетчика / на оболочку, Н |
10 / 50 |
| Потеря эффективной мощности, Вт |
155 |
| Наличие разметки на монтажной панели |
нет |
| Степень защиты от пыли и влаги |
IP54 |
| Климатическое исполнение и категория размещения |
У2 |
| Степень защиты от внешних механических воздействий |
IK08 |
| Ввод кабеля |
снизу |
| Количество вводов |
6 |
| Диаметр кабельного ввода, мм |
31 |
| Срок службы, лет |
15 |
Комплектация
- Корпус металлический.
- Монтажная панель.
- Метизы для установки.
- Провод заземления.
- Кольцо 006-012-25 - 4 шт.
- Зацеп - 4 шт.
- Сальник - 6 шт.
- Знак "Острожно! Электрическое напряжение" - 1 шт.
- Знак "Заземление" - 2 шт.
