Описание и характеристики

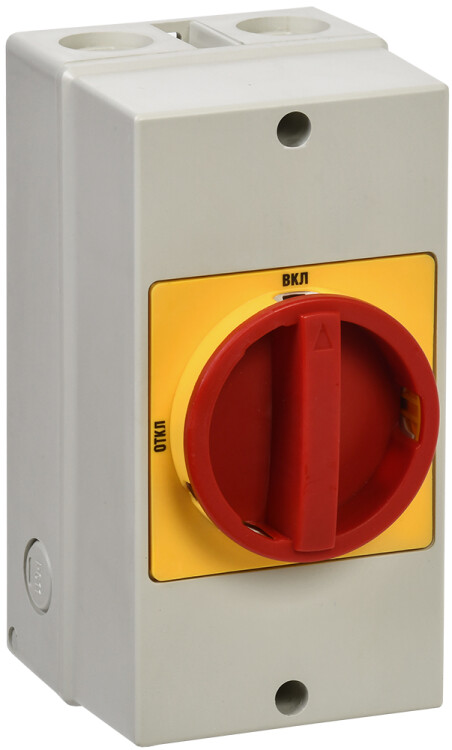

Переключатель кулачковый ПКП25-13/К IEK (откл.-вкл., 3Р, 25 А, 400 В, IP54) в корпусе
Переключатели кулачковые IEK серии ПКП представляют собой механические устройства без собственного потребления электроэнергии.
Предназначены для установки в качестве коммутационных аппаратов в электрических цепях.
ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д.
Используются в электрических цепях переменного тока напряжением до 400 В.
По своим характеристикам соответствуют требованиям СТБ ГОСТ Р 50030.3.
Применение
Переключатели кулачковые ПКП применяются на производстве, в строительстве, сельском хозяйстве:
- в промышленном, технологическом оборудовании;
- на объектах энергоснабжения, трансформаторных подстанциях;
- в распределительных устройствах, щитах собственных нужд;
- щитах, шкафах, ящиках и панелях управления, распределения, учета энергии и т.д.
Размеры
| Высота корпуса, мм | 160 |
| Ширина корпуса, мм | 85 |
| Глубина корпуса, мм | 100 |
Конструкция и материалы
- Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
- Высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги.
- Двойной разрыв электрической цепи (мостиковый контакт).
- Минимальное электрическое сопротивление замкнутого контакта.
- Обеспечение разных усилий и свободного хода рукоятки при включении и выключении.
- Большой ресурс работы (количество переключений до отказа).
- Степень защиты от пыли и влаги IP54 в корпусе.
- Конструкция устройства в корпусе позволяет использовать его для поверхностного монтажа без необходимости промежуточного или распределительного щита.
Технические характеристики
| Артикул | BCS33-025-1 |
| Тип изделия | переключатель кулачковый ПКП |
| Конструктивное исполнение | в корпусе |
| Обозначение положений рукоятки | 0 - 1 (откл. - вкл.) |
| Количество вводных линий (полюсов) | 3P |
| Номинальное напряжение Ue, В | АС 230 / 400 |
| Номинальный рабочий ток Ie в категории применения АС21А, АС-22А, А | 25 |
| Номинальный рабочий ток Ie в категории применения АС23А, А | 22 |
| Номинальный рабочий ток Ie в категории применения АС-3, А | 15 |
| Номинальная мощность P в категории применения АС-23А, кВт | 4 (230 В) / 7,5 (400 В) |
| Номинальная мощность P в категории применения АС-3, кВт | 3 (230 В) / 5,5 (400 В) |
| Номинальное напряжение изоляции Ui, В | 660 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Номинальный тепловой ток Ith (АС-1), А | 25 |
| Номинальный условный ток короткого замыкания Icn, А | 3000 |
| Защита от тока короткого замыкания - предохранитель gG*, А | 40 |
| Группа механического исполнения | М1 (ГОСТ 17516.1) |
| Механическая износостойкость, циклов В-О | 100 тыс. |
| Электрическая износостойкость, циклов В-О | 30 тыс. |
| Температура окружающей среды, °C | -25... +40 |
| Относительная влажность воздуха, не более, % | 90 |
| Степень защиты от пыли и влаги в оболочке | IP54 (ГОСТ 14254) |
| Защита вводного отверстия | ввод-сальники |
| Класс защиты от поражения электрическим током | II (ГОСТ 12.2.007.0) |
| Максимальное сечение подключаемых проводников, кв.мм | 6 (гибкий многопроволочный кабель) |
| Срок службы, лет | 10 |
| В комплекте | сальники - 4 шт. |
* Для защиты электрооборудования от сверхтоков входные линии переключателя должны быть оснащены предохранителями.
