Описание и характеристики

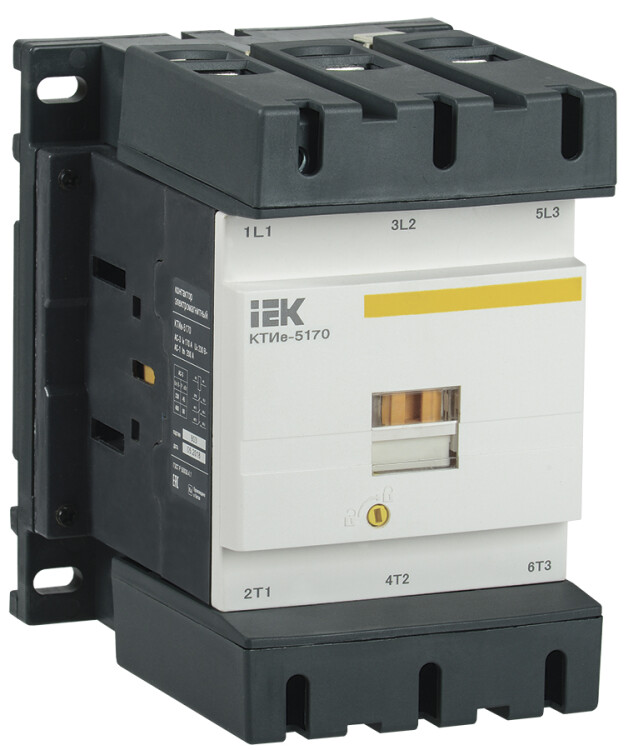

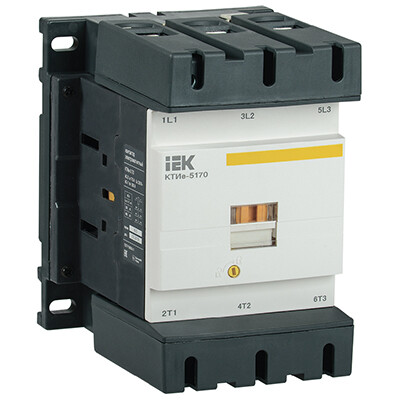

Контактор КТИе-5170 170А 400В / АС3 IEK
Контакторы электромагнитные IEK серии КТИе предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 400 В переменного тока частоты 50 Гц.
Также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок.
Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
Преимущества
- Высокая коммутационная износостойкость.
- Низкий уровень шума.
- Экономичное решение.
- Простота конструктивного исполнения.
Размеры
Конструкция и материалы
|
Контакт-детали выполнены из композитов на основе серебра, что позволяет уменьшить контактное сопротивление при повышении температуры. |
Использование стандартного торцевого ключа для изменения усилия прижатия контактной системы и проверки действия контактной системы. |
Верхняя крышка закреплена при помощи винтов с фиксацией. |
Технические характеристики
| Основные параметры контактора | |
|---|---|
| Артикул | KKTE50-170-400-10 |
| Номинальное рабочее напряжение переменного тока Ue, В | 230 / 400 (50 Гц) |
| Номинальное напряжение изоляции Ui, В | 1000 |
| Номинальное импульсное напряжение Uimp, кВ | 8 |
| Номинальный рабочий ток Ie, категория применения АС-3 (Ue ?400 В), А | 170 |
| Условный тепловой ток Ith (t° ?+40 °С), категория применения АС-1, А | 200 |
| Номинальная нагрузка по АС-3, кВт | 45 (230 В) / 90 (400 В) |
| Максимальная кратковременная нагрузка (t ?1 c.), А | 1400 |
| Условный ток короткого замыкания Inc, А | 10000 |
| Защита от сверхтоков - предохранитель gG, А | 250 |
| Количество полюсов | 3 |
| Мощность рассеяния при Ie, не более, Вт/полюс | 13,5 (АС-3) / 24 (АС-1) |
| Повторно-кратковременный режим, циклов оперирования в час | 120 |
| Сопротивление изоляции, не менее, МОм | 10 |
| Диапазон рабочих температур, °C | -45... +55 |
| Рабочее положение | вертикальное с возможным отклонением по горизонтали ±30° |
| Степень защиты от пыли и влаги по ГОСТ 14254 | IP20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ3 |
| Сечение подключаемых проводников, кв.мм | 95 - 150 (гибкий кабель без наконечника) 95 - 150 (жесткий кабель без наконечника и шин) |
| Размеры винта | М8 |
| Крутящий момент при затягивании, Н*м | 6 |
| Срок службы, лет | 15 |
| Параметры катушки управления | |
| Номинальное напряжение переменного тока катушки управления Uc, В | 400 (50 Гц) |
| Диапазоны напряжения управления | (0,85... 1,1) Uc - срабатывание (0,3... 0,5) Uc - отпускание |
| Мощность потребления катушки при Uc, В*А | 280... 350 - срабатывание 25... 30 - удержание |
| Время срабатывания, мс. | 20... 35 - замыкание 40... 75 - размыкание |
| Коммутационная износостойкость по АС-3, млн. циклов | 0,6 |
| Механическая износостойкость, млн. циклов | 0,7 |
| Мощность рассеяния, Вт | 3... 4,5 |
| Сечение подключаемых проводников, кв.мм | 1,0 - 4,0 |
| Размеры винта | М3,5 |
| Крутящий момент при затягивании, Н*м | 0,8 |
| Параметры вспомогательной цепи | |
| Наличие встроенных дополнительных контактов | вспомогательные контакты отсутствуют |
Внимание!
Эксплуатация контакторов разрешается только с последовательно включенными устройствами защиты электрической цепи, такими, как плавкие предохранители и автоматические выключатели соответствующего номинального тока.
Схема электрическая
