Описание и характеристики

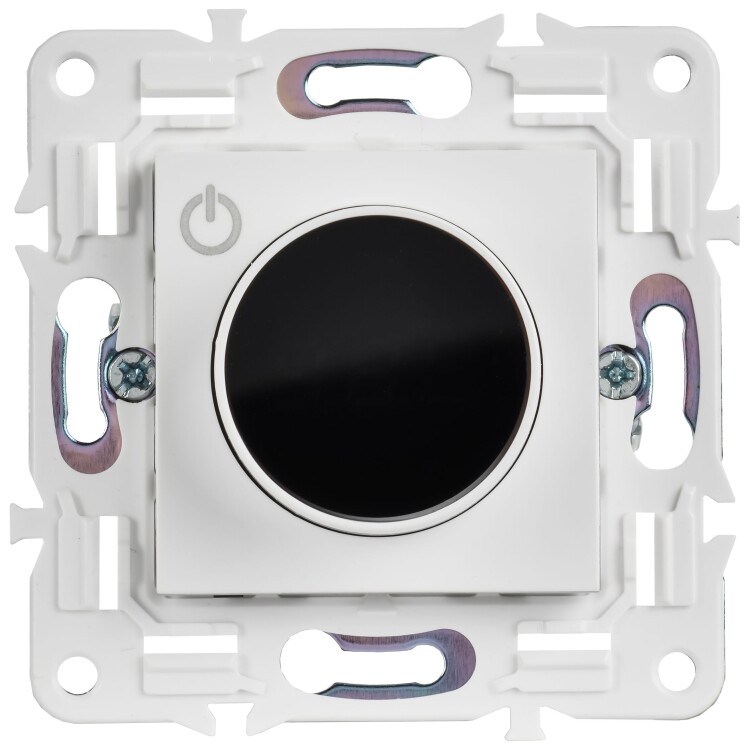

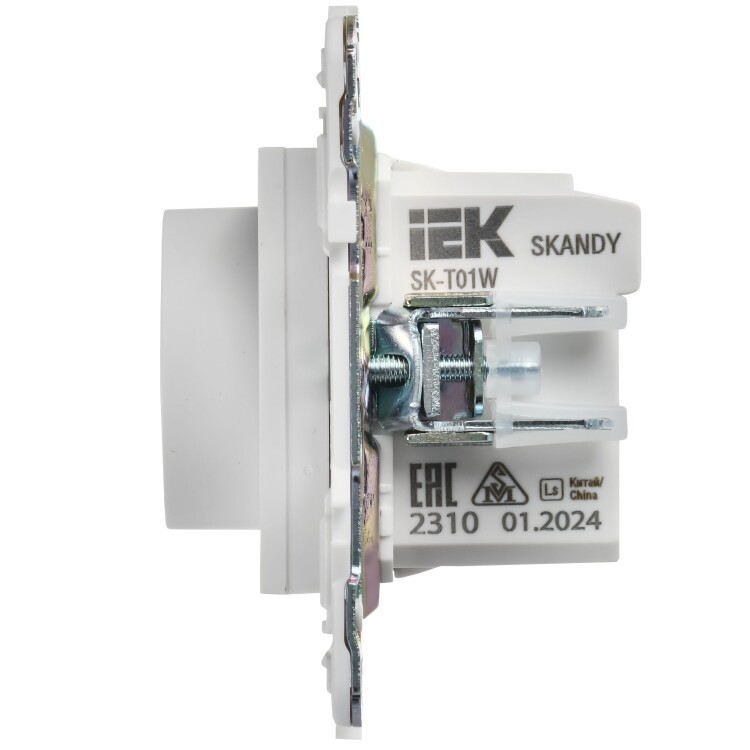

Терморегулятор электронный IEK SK-T01W Skandy (16 А, 3,5 кВт) скрытой установки, с индикацией, арктический белый
Легкая, лаконичная коллекция электроустановочных изделий Skandy IEK разработана в скандинавском стиле.
Идеально подходит для современных интерьеров, отличающихся сдержанностью и удобством.
Оптимально подходит для установки в жилой и коммерческой недвижимости.
Преимущества
- Природные цвета.
- 3 типа фактур (матовая, Soft-touch, металлизированная).
- Универсальная установка 3 способами (скрытый монтаж, накладной монтаж с защитой IP55 от пыли и влаги, адаптация в кабель-канал при необходимости).
- Монтаж на 40% быстрее, чем монтаж стандартных розеток и выключателей.
- Ультратонкие рамки из пластика, стекла и металла, с универсальной установкой (вертикально и горизонтально).
Размеры
| Высота суппорта, мм | 74,7 |
| Ширина суппорта, мм | 74,7 |
| Глубина изделия общая, мм | 46,4 |
| Длина кабеля датчика, м | 2,4 |
Материалы и цвета
| Цвет лицевой панели | Арктический белый |
| Тип поверхности лицевой панели | матовый |
| Материал лицевой панели и корпуса механизма | поликарбонат |
Особенности конструкции
- Лицевые панели на защелках без винтов.
- При монтаже не нужно снимать лицевую панель.
- Быстрая фиксация проводников (в ассортименте изделия с самозажимными контактами).
- Усиленный двухкомпонентный суппорт.
- Анкерное крепление - фиксация без подрозетника.
- Накладка на распорные лапки для защиты рук от порезов.
- Защитная накладка изолирует токопроводящие жилы.
- Контакт заземления с защитным покрытием.
- Конструктив позволяет устанавливать изделия заподлицо и с вылетом (скрываются дефекты стен).
- Удобный многопостовый монтаж (фиксация "ласточкин хвост").
- Быстрая и комфортная фиксация рамки на любом этапе монтажа.
Технические характеристики
| Артикул | SK-RT11-K01 |
| Тип изделия | термостат (терморегулятор) электронный |
| Исполнение | механизм с суппортом, лицевая панель, без рамки |
| Назначение | управление электрическим теплым полом |
| Номинальное напряжение, В | АС 230 |
| Частота тока, Гц | 50 |
| Ток нагрузки, А | 16 |
| Максимальная мощность подключаемой нагрузки, Вт | 3500 |
| Регулировка температуры | механическая (вращением регулировчного кольца) |
| Шаг регулировки, °C | 1 |
| Пределы регулирования температуры, °C | +5... +45 (±5%) |
| Датчик температуры | выносной NTC 10 кОм |
| Отображение температуры | экран на регулировочном кольце |
| Наличие индикации регулировочного кольца | по контуру |
| Диапазон рабочих температур, °C | -25... +40 |
| Относительная влажность воздуха, % | 90 при +25 °C |
| Степень защиты от пыли и влаги | IP20 |
| Тип монтажа | скрытая установка |
| Способ крепления | винтами / в распор (монтажными лапками) |
| Способ подключения | винтовой зажим |
| Максимальное сечение присоединяемых проводников, кв.мм | 2,5 |
| Срок службы, лет | 10 |
Монтаж и подключение
Монтаж датчика температуры
Датчик температуры рекомендуется размещать в гофрированной пластиковой трубке.
- Торец трубки закрывается герметичной заглушкой, предотвращающей попадание внутрь раствора для крепления плитки или цементного раствора при устройстве теплого пола.
- Гофрированная трубка с датчиком внутри располагается на уровне нагревательного кабеля, между его витками, на равном удалении от них.
- Другой конец трубки с установочным проводом датчика температуры внутри укладывается в подготовленную в полу канавку (штробу) и подводится к месту установки терморегулятора или распределительной коробки.
- Излишки трубки и установочного провода обрезаются по месту.
- Монтаж датчика температуры пола производится на этапе установки нагревательного мата, секции или пленки.
- Терморегулятор устанавливается в конце монтажа теплого пола.
Монтаж и подключение терморегулятора

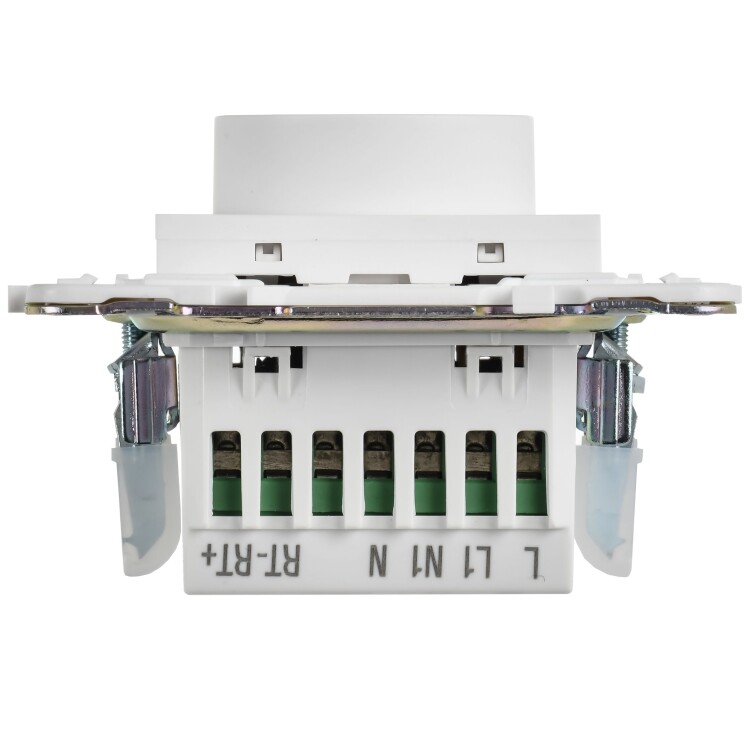

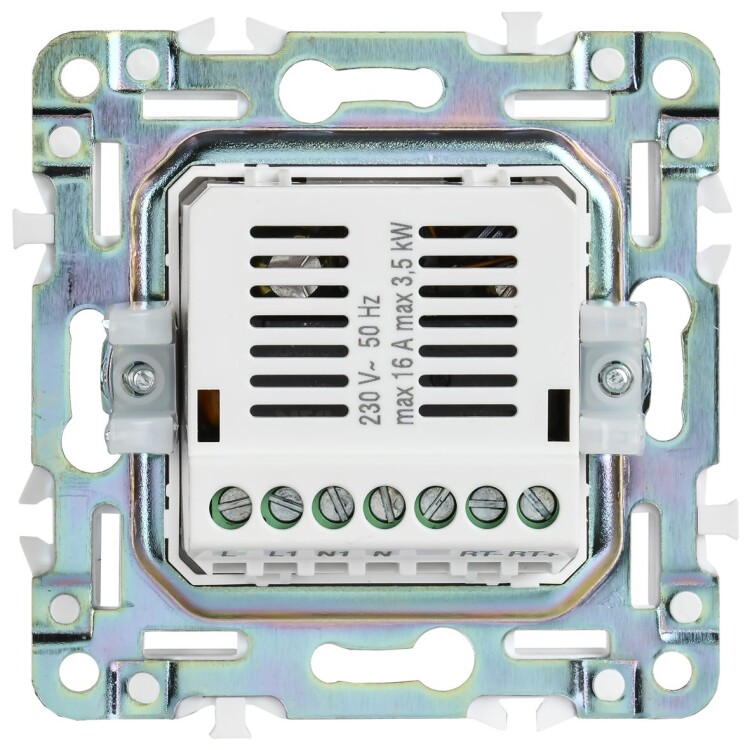

- Присоедините подготовленные к монтажу электрические провода к винтовым зажимам.
- К клеммам "RT+" и "RT-" (полярность при этом не имеет значения) подключается датчик температуры.
- К клемме "L" подключается фазный провод питания L, к клемме "N" подключается провод нейтрали N.
- К клеммам "L1" и "N1" подключается вывод нагревательного элемента (секции, мата).
- Установите механизм в монтажную коробку, закрепите с помощью саморезов.
- При необходимости установите декоративную рамку (приобретается отдельно).
Работа с терморегулятором
- Включение / отключение терморегулятора с помощью нажатия сенсорной клавиши на корпусе в течение 5 секунд.
- Регулировка температуры нагрева осуществляется с помощью вращения кольца (шайбы).

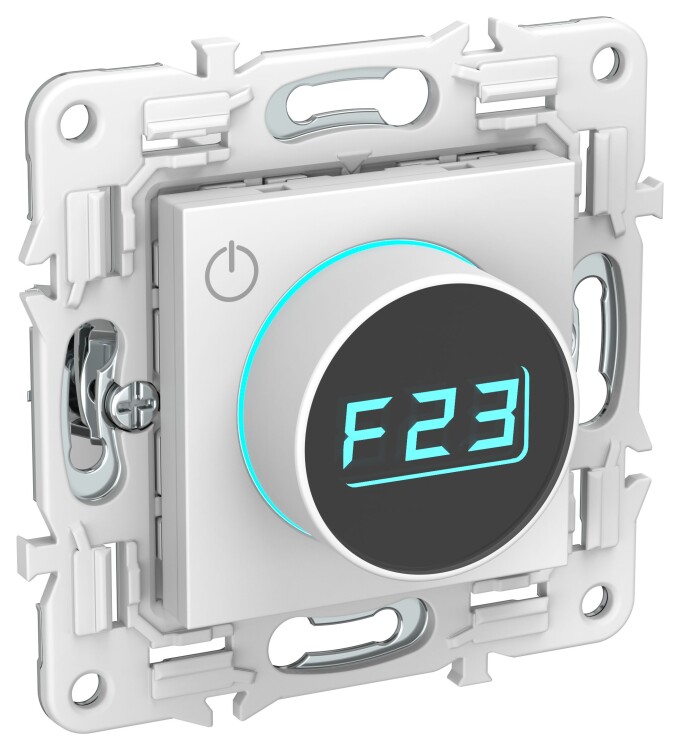

- На экране отображается температура нагрева.
- Контурная подсветка красного цвета означает, что идет процесс нагрева.
- Контурная подсветка синего цвета означает, что достигнута заданная температуры нагрева.
