Описание и характеристики

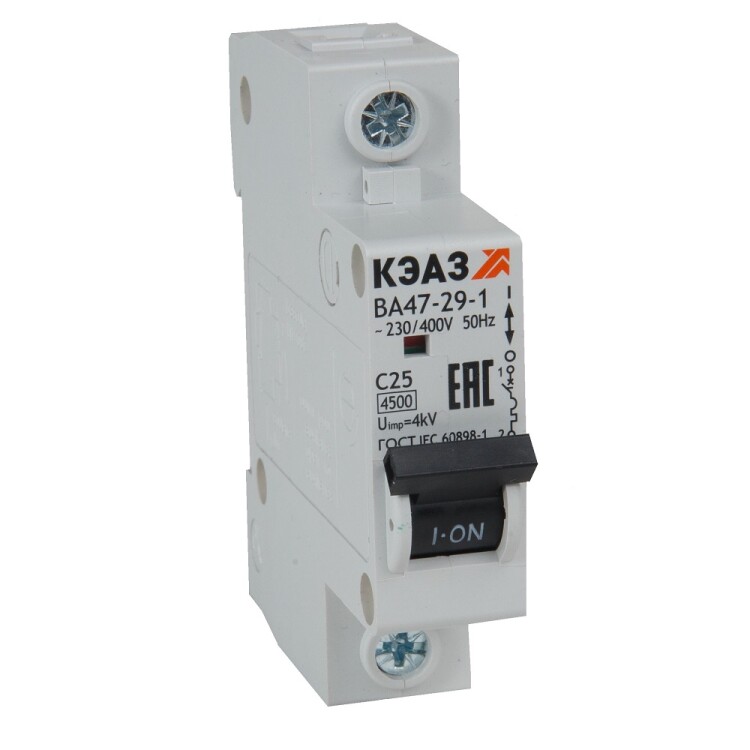

Автоматический выключатель ВА47-29-1C25-УХЛ3(4,5кА)-КЭАЗ (1Р, 25 А, характеристика срабатывания C)
Автоматические выключатели КЭАЗ типа ВА47-29 предназначены для применения в электрических цепях напряжением до 400 В переменного тока частоты 50 Гц, их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативных включений и отключений.
Соответствуют требованиям ГОСТ IEC 60898-1.
Размеры
| Высота корпуса, мм | 80 |
| Ширина корпуса, мм | 18 |
| Глубина корпуса, мм | 74 |
Особенности конструкции

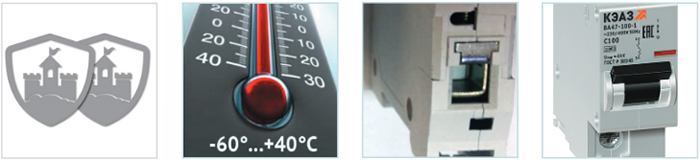

- Комплексная защита электрооборудования и электрических сетей от двух типов ненормальных и аварийных режимов - перегрузки и коротких замыканий.
- Возможность эксплуатации в суровых российских условиях при температуре окружающей среды от -60 до +40 °С.
- Насечки на контактных зажимах обеспечивают максимально плотный контакт, увеличивают механическую прочность соединения и снижают значение переходного сопротивления, тем самым гарантируют, что подключенные проводники не перегреются и не оплавятся.
- Возможность контролировать положение главных контактов вне зависимости от положения рукоятки управления благодаря специальному индикатору на лицевой поверхности автоматического выключателя.

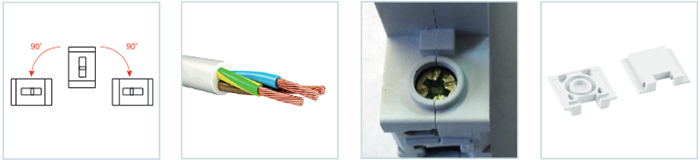

- Широкие возможности по компановке щитов за счет монтажа устройств как вертикально, так и с поворотом вправо / влево на 90°.
- Возможность подключения проводников сечением до 25 кв.мм.
- Возможность обеспечить необходимое усилие затяжки винтов на клеммных зажимах отверткой любой формы благодаря головке винта с комбинированным шлицем.
- Заглушки для пломбировки обеспечивают защиту клемм автоматических выключателей от несанкционированного доступа (заглушки приобретаются отдельно).
Технические характеристики
| Артикул | 318199 |
| Тип изделия | выключатель автоматический |
| Общее число полюсов | 1P |
| Количество защищенных полюсов | 1 |
| Модульная ширина (шаг 18 мм) | 1 |
| Номинальное рабочее напряжение переменного тока Ue, В | 230 |
| Частота тока, Гц | 50 |
| Номинальный ток In, А | 25 |
| Предельная коммутационная способность переменного тока Icu при 220 В АС, кА | 4,5 |
| Уставка расцепителей токов короткого замыкания | 5In - 10In |
| Вид расцепителей | тепловой и электромагнитный |
| Характеристика диапазона отключения | С |
| Потери мощности, Вт | 4,5 |
| Номинальное импульсное напряжение Uimp, кВ | 4 |
| Отключение нейтрали | нет |
| Категория перенапряжения | 4 |
| Класс токоограничения | 3 |
| Общая износостойкость, циклов | 10000 |
| Коммутационная износостойкость, циклов | 4000 |
| Диапазон рабочих температур, °C | -60... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Степень загрязнения | 3 |
| Способ крепления | на DIN-рейку |
| Присоединение внешних проводников | переднее |
| Сечение присоединяемых проводов, кв.мм | 1,5 - 25 |
| Возможность самостоятельного подключения дополнительных устройств | да |
| Возможность использования дополнительного оборудования | да |
| Масса одного полюса, не более, г | 125 |
| Средний срок службы, лет | 10 |
