Описание и характеристики
Шинопровод накладной однофазный 1 м Jazzway PTR 1M-BL, черный
Шинопровод Jazzway PTR 1M - однофазный шинопровод для подключения трековых прожекторов.

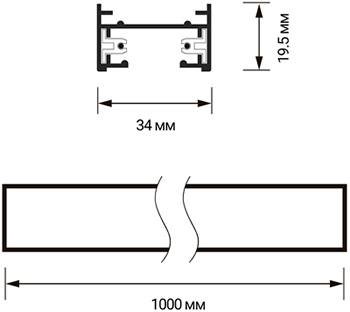

Размеры

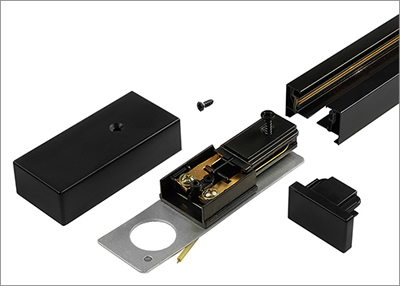

Конструкция и материалы
- Основой шинопровода является алюминиевый профиль.
- Материал токовых проводов (токоведущих каналов) - медь.
- Шинопровод укомплектован клеммной коробкой и торцевой заглушкой.
Технические характеристики
| Артикул | .5026322 |
| Тип изделия | шинопровод однофазный |
| Номинальное напряжение, В | АС 220 |
| Частота тока, Гц | 50 |
| Максимально допустимый ток для системы шинопроводов, подключенных к одному токовводу (клеммной коробке), А | 10 |
| Максимальный вес устанавливаемых прожекторов, кг | 6 |
| Расстояние между контактами соседних прожекторов, не менее, мм | 200 |
| Тип монтажа | накладной / на каркас / подвесной |
| Класс защиты от поражения электрическим током | I |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Вес изделия, г | 320 |
Монтаж и подключение
- С помощью коннекторов из шинопроводов можно собрать осветительную систему любой конфигурации.
- Подключение трековой системы к сети переменного тока осуществляется с помощью сетевого коннектора.
- Если стандартные отрезки шинопровода не позволяют собрать требуемую конфигурацию, то возможна резка шинопровода.
Шинопровод пилится ножовкой по металлу.
Чтобы обеспечить ровный отрез, рекомендуется использовать направляющее пилу приспособление (стусло).
- Если резка производится с целью дальнейшего соединения с коннектором, то резать можно лишь по центрам готовых овальных отверстий для накладного монтажа.
- В случаях, когда просто нужно подогнать под размер длину шины, но не нужно соединение с коннектором, можно разрезать шинопровод в произвольном месте.
Внимание!
Для распила шинопровода недопустимо использование устройств, способных повредить конструкцию шинопровода, например, ручных дисковых пил.
