Описание и характеристики

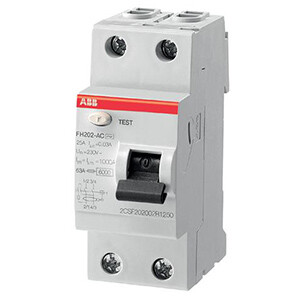

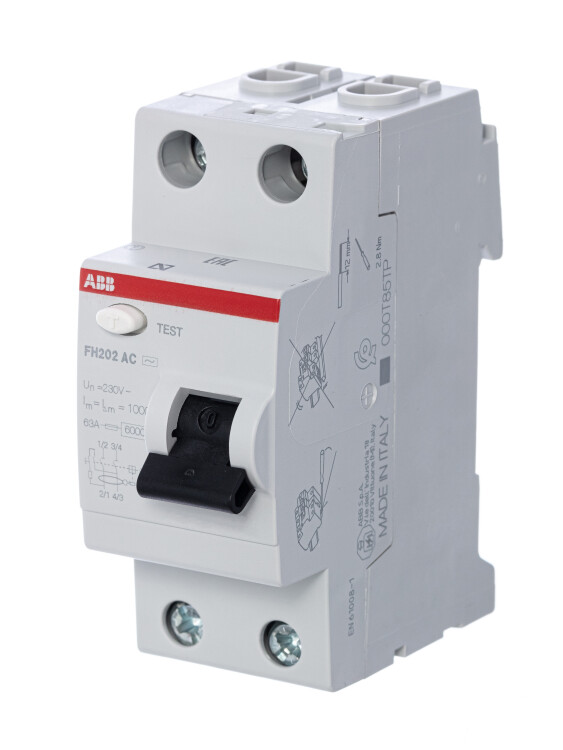

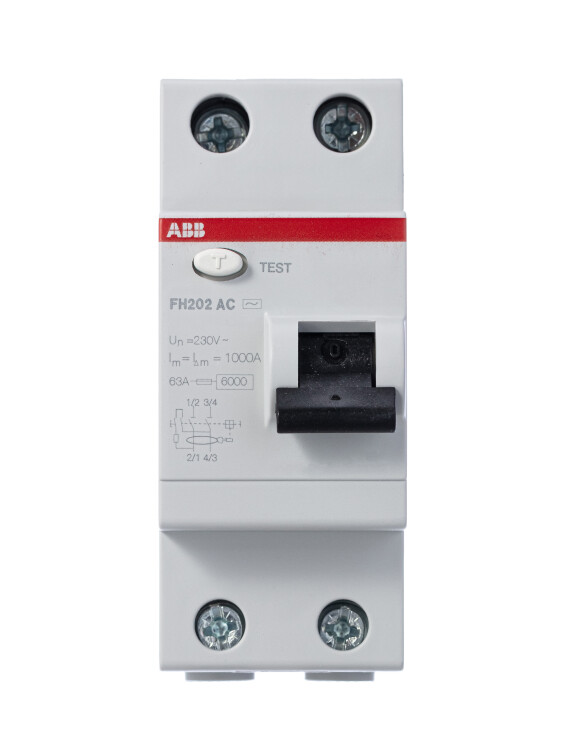

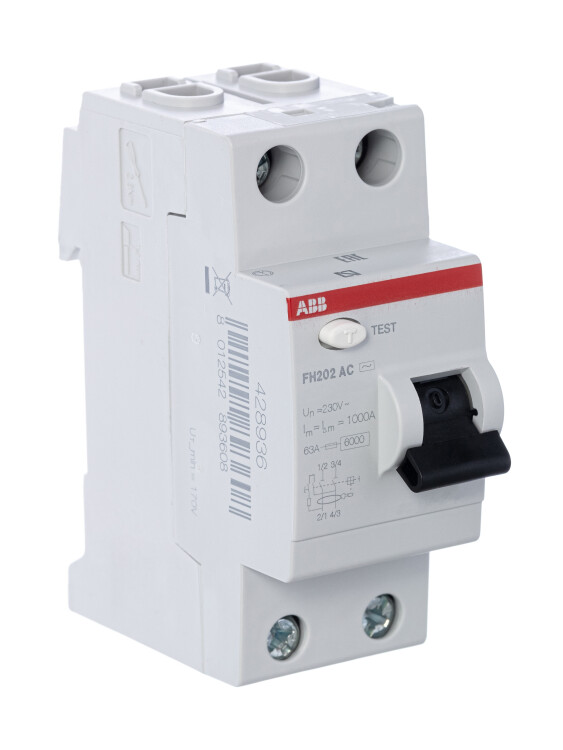

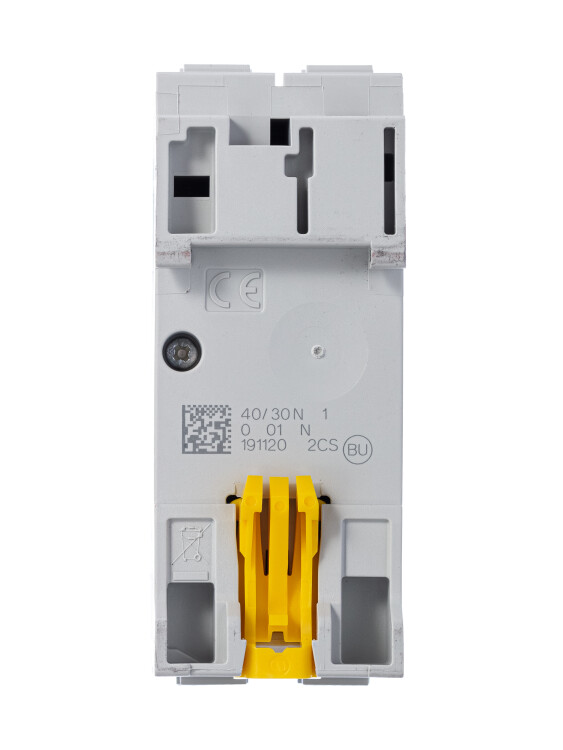

Выключатель дифференциального тока (УЗО) FH202 AC-40/0,03 (2P, 40 А, 30 мА) ABB
Выключатели дифференциального тока ABB серии FH200 типа АС предназначены для защиты от переменного синусоидального тока утечки на землю, для защиты при косвенном прикосновении и дополнительной защиты при прямом (I
n = 30 мА) прикосновении, а также для отключения электропитания цепей с резистивными и индуктивными нагрузками.
Применяются в жилых помещениях, на коммерческих и промышленных объектах.
Размеры
| Высота, мм | 85 |
| Ширина, мм | 35 |
| Глубина, мм | 69 |
Технические характеристики
| Электрические характеристики | |
|---|---|
| Тип | FH202 AC-40/0,03 |
| Код | 2CSF202004R1400 |
| Количество полюсов | 2P |
| Номинальный дифференциальный ток In, мА |
30 |
| Номинальный ток In, А | 40 |
| Номинальное напряжение Ue, В | 230 / 400 |
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальная частота, Гц | 50... 60 |
| Номинальный ток короткого замыкания Inc = Ic, А |
63 (предохранитель gG) |
| Номинальная отключающая способность по току утечки на землю Im = Im, кА |
1 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Класс ограничения | III (возможности разъединителя) |
| Устойчивость к скачкам тока согласно VDE 0432, ч. 2 (синусоида 8/20), А | 250 |
| Механические характеристики | |
| Рычаг управления | Черный, пломбируется в положении "вкл. - откл." |
| Электрическая износостойкость, циклов | 10000 |
| Механическая износостойкость, циклов | 20000 |
| Степень защиты от пыли и влаги | IP4Х (корпус), IP2Х (зажимы) |
| Температура окружающей среды, °С | -25... +55 |
| Подключение | сверху и снизу |
| Сечение кабеля, кв.мм | до 25 |
