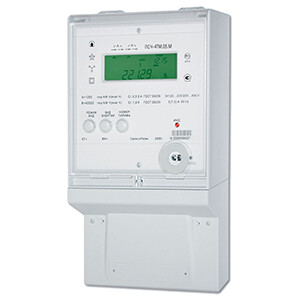

Счетчик 3ф 4т ПСЧ-4ТМ.05М.12 5-7,5А 100В шкафной активная/реактивная

Счетчик электрической энергии трехфазный многофункциональный ПСЧ-4ТМ.05М.12 (4 тарифа, 100 В, 5 А)

Электросчетчик ПСЧ-4ТМ.05М.12 предназначен для работы в трех- и четырехпроводных сетях переменного тока с напряжением 3 х (57,7 - 115) / (100 - 200) В, частотой 50±2,5 Гц, номинальным (максимальным) током 5 (7,5) А при трансформаторном подключении по току и трансформаторном или непосредственном подключении по напряжению.

Счетчик комбинированный (3 канала учета) активной энергии независимо от направления и реактивной энергии прямого и обратного направления.
Применяется для многотарифного учета активной энергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной энергии прямого и обратного направления (три канала учета).

Комбинированный счетчик может конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:

• активную энергию прямого и обратного направления как активную энергию прямого направления (учет по модулю);
• реактивную энергию первого и третьего квадранта как реактивную энергию прямого направления (индуктивная нагрузка);
• реактивную энергию четвертого и второго квадранта как реактивную энергию обратного направления (емкостная нагрузка).

Работа счетчика в однонаправленном режиме возможна только на линиях с потоком энергии в одном направлении.
При этом исключается возможность искажения учета при неправильном подключении токовых цепей счетчика.

Для работы в закрытых помещениях с диапазоном рабочих температур от -40 до +60 °С.

Может применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Имеет два интерфейса связи и предназначен для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Соответствует ГОСТ Р 52320-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.411152.146 ТУ.
Сертификат соответствия № РОСС RU.АВ28.В14651.

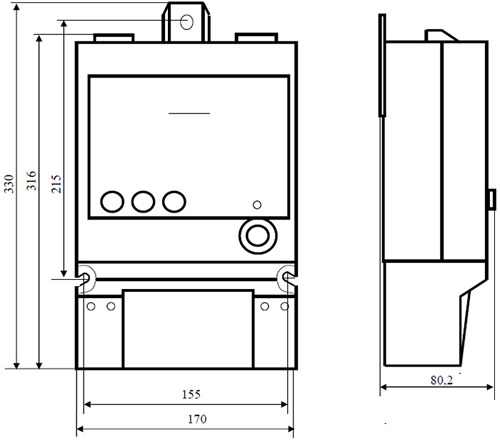

Размеры

Функциональные возможности

1. Ведение архивов тарифицированной учтенной электроэнергии и не тарифицированной электроэнергии с учетом потерь в линии электропередачи и силовом трансформаторе:

• всего от сброса (нарастающий итог);
• за текущие и предыдущие календарные сутки;

• на начало текущих и предыдущих календарных суток;
• за текущий месяц и двенадцать предыдущих календарных месяцев;

• на начало текущего месяца и двенадцати предыдущих календарных месяцев;
• за текущий и предыдущий календарный год;

• на начало текущего и предыдущего календарного года.

2. Тарификатор:

• четыре тарифа (Т1 - Т4);
• четыре типа дня (будни, суббота, воскресение, праздник);

• двенадцать сезонов (на каждый месяц года);
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;

• используется расписание праздничных дней и список перенесенных дней.

3. Комбинированный счетчик ведет один 3-канальный массив профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления.
   Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

4. Фиксация утренних и вечерних максимумов мощности с использованием 12-сезонного расписания максимумов:

• интервальные максимумы (в интервале времени между сбросами);
• месячные максимумы (за текущий месяц и двенадцать предыдущих календарных месяцев).

5. Измерение параметров электрической сети и вспомогательных параметров:

• активная, реактивная и полная мощность;
• активная и реактивная мощность потерь в линии электропередачи и силовом трансформаторе;

• фазные и межфазные напряжения;
• ток;

• коэффициент мощности;
• частота сети;

• текущее время, дата и температура.

6. Измерение параметров качества электроэнергии:

• установившееся отклонение фазных или межфазных напряжений и частоты по ГОСТ 13109-97;
• автоматический контроль и регистрация выхода параметров сети за установленные пределы.

7. Счетчик имеет четыре независимых испытательных выхода.
   Каждый выход может конфигурироваться для формирования импульсов телеметрии канала учета активной энергии, сигнала превышения установленного порога мощности; сигнала телеуправления.
8. Счетчик имеет два цифровых входа, каждый из которых может конфигурироваться:

• как вход для управления режимами телеметрии (А или В, только вход 1) от внешнего напряжения;
• как счетный вход для счета импульсов от внешних датчиков по переднему, заднему или обоим фронтам с фиксацией в архивах (аналогично архивам учтенной энергии);
• как вход телесигнализации с ведением журнала измененного состояния входа.

9. Счетчик ведет журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.
10. Счетчик электроэнергии позволяет производить программирование, перепрограммирование, управление и считывание параметров и данных через интерфейсы связи: RS-485 и оптический порт.

Особенности конструкции

• Цифровая обработка сигналов.
• Расширенный диапазон по напряжению 3 х (57,7 - 115) / (100 - 200) В.

• Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
• Два независимых равноприоритетных канала связи: RS-485 и оптический интерфейс (ГОСТ Р МЭК 61107-2001).

• Четыре конфигурируемых изолированных испытательных выхода.
• Два конфигурируемых цифровых входа.

• Встроенные часы реального времени.
• Резервный блок питания.

Технические характеристики

Номинальное значение измеряемого напряжения, В	3 х (57,7 - 115) / (100 - 200)
Номинальное (максимальное) значение тока, А	5 (7,5)
Ток чувствительности, мА	0,001Iном
Рабочий диапазон измеряемых напряжений, В	0,8Uном - 1,15Uном
Номинальное значение напряжения резервного питания, В	230 (постоянного или переменного тока)
Рабочий диапазон напряжений резервного питания, В	100 - 265 (постоянного или переменного тока)
Номинальная частота сети, Гц	50
Рабочий диапазон частот сети, Гц	47,5 - 52,5
Класс точности при измерении в прямом и обратном направлении	0,5S (активная электроэнергия) / 1 (реактивная электроэнергия)
Пределы допускаемой основной относительной погрешности измерения напряжения (фазного, межфазного и их усредненных значений), %	±04 в диапазоне от 0,8Uном до 1,15Uном
Пределы допускаемой основной относительной погрешности измерения тока, %	±0,4% при Iном ? I ? Iмакс при 0,01 Iном ? I ? Iном
Пределы допускаемой основной относительной погрешности измерения частоты, %	±0,05 в диапазоне от 47,5 до 52,5 Гц
Пределы допускаемой основной относительной погрешности измерения мощности активных потерь в линии и трансформаторе,%	?Рп = 2?i + 2?u
Пределы допускаемой основной относительной погрешности измерения мощности реактивных потерь в линии и трансформаторе, %	?Qп = 2?i + 4?u
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, с./сутки	±0,5
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, не более, Вт (В*А)	0,5 (0,8)
Полная мощность, потребляемая каждой последовательной цепью, В*А	не более 0,1
Число индицируемых разрядов жидкокристаллического индикатора	8
Скорость обмена информацией по оптическому порту, бит/с.	9600
Скорость обмена информацией по интерфейсу RS-485, бит/с.	38400, 28800, 19200, 9600, 4800, 2400, 1200, 600, 300
Диапазон значений постоянной счетчика электроэнергии, имп./(кВт*ч.), имп./(квар*ч.)	1250 - 800000
Сохранность информации при прерываниях питания, лет	более 40
Сохранность внутренних часов при прерываниях питания, лет	не менее 10 (питание от литиевой батареи)
Защита информации	два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика	циклическая, непрерывная
Температура окружающего воздуха при эксплуатации, °С	-40... +60
Относительная влажность, %	до 90 при +30 °С
Давление, кПа (мм.рт.ст)	70 - 106,7 (537 - 800)
Наличие резервного блока питания	нет
Межповерочный интервал, лет	12
Средняя наработка на отказ, часов	140000
Средний срок службы счетчика электроэнергии, лет	30
Вес изделия, кг	1,75
