Описание и характеристики
Провод установочный ВПП
Провод установочный ВПП предназначен для присоединения к электрическим сетям на номинальное напряжение 380 и 660 В переменного тока частотой 50 Гц водопогружных электродвигателей в воде артезианских скважин под давлением 6,86 х 106 Па при температуре окружающей среды от -40 до +80 °С, при эксплуатации в фиксированном положении при длительной работе.

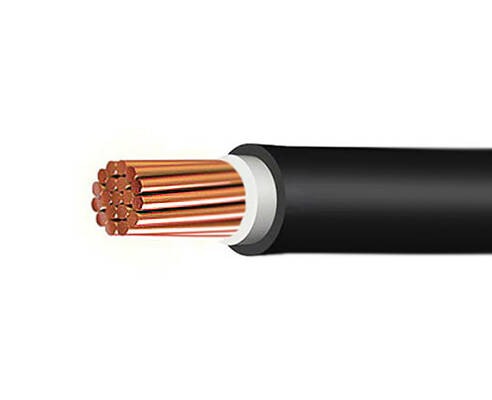

Конструкция и материалы
- Провод одножильный.
Токопроводящая жила медная многопроволочная, соответствует классу 2 по ГОСТ 22483-77.
Жилы сечением от 25 до 35 кв.мм изготовлены из 19 проволок.
- Изоляция из полиэтилена.
- Материал оболочки: полиэтилен.
Провод может изготовляться в однослойной изоляционно-защитной оболочке из светостойкого полиэтилена, при этом номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки.
Технические характеристики
| Климатическое исполнение | УХЛ, категории размещения 1, 2 и 5 (ГОСТ 15150-69) |
| Диапазон температур эксплуатации, °C | -40... +80 |
| Рабочее давление, Па | 6,86 х 106 |
| Температура окружающего воздуха при монтаже, не ниже, °C | -40 |
| Радиус изгиба при монтаже, не менее, диаметров | 10 |
| Испытание напряжением переменного тока частотой 50 ГЦ в течение 5 мин. после 3 ч. выдержки в воде при приемке и поставке, кВ | 2,0 (провод на номинальное напряжение 380 В); |
| Испытание напряжением переменного тока частотой 50 ГЦ в течение 5 мин. после 3 ч. выдержки в воде на период эксплуатации и хранения, кВ | 1,0 (провод на номинальное напряжение 380 В); 1,25 (провод на номинальное напряжение 660 В) |
| Электрическое сопротивление изоляции, измеренное после 3 ч. выдержки в воде и пересчитанное на 1 км длины и t + 20 °С, при приемке и поставке, не менее, МОм | 1000 (провод на номинальное напряжение 380 В); 2500 (провод на номинальное напряжение 660 В) |
| Электрическое сопротивление изоляции, измеренное после 3 ч. выдержки в воде и пересчитанное на 1 км длины и t + 20 °С, на период эксплуатации и хранения, не менее, МОм | 100 (провод на номинальное напряжение 380 В); |
| Средний ресурс, не менее, часов | 32000 (при t +50 °С); 20000 (при t +65 °С); 16000 (при t +80 °С) |
| Средний срок службы, лет | 6 |
Код ОКП
35 5112
