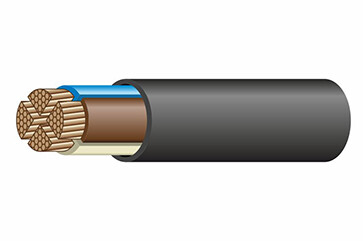

Кабель силовой медный ВВГнг(A)-LS 4 х 35 ок(N) (Кристалл-электро)
Кабель силовой с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожарной опасности предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частоты 50 Гц.
Применяется для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год.
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках.
Кабель соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Конструкция и материалы
- Токопроводящая жила медная, однопроволочная, круглой формы, класса 1 по ГОСТ 22483.
- Изоляция - из поливинилхлоридной композиции пониженной пожарной опасности.
Изолированные жилы имеют отличительную расцветку. Изоляция нулевой жилы (N) выполняется синего цвета. - Скрутка - изолированные жилы скручены.
- Внутренняя оболочка из ПВХ пластиката пониженной пожарной опасности.
- Наружная оболочка из ПВХ пластиката пониженной пожарной опасности.
Технические характеристики
- Число и номинальное сечение токопроводящих жил: 4 х 35 кв.мм.
- Диапазон температур эксплуатации: -50... +50 °С.
- Относительная влажность воздуxа при температуре до +35 °С: до 98 %.
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 °С.
- Минимальный радиус изгиба кабеля при прокладке: не менее 10 наружныx диаметров.
- Кабель не распространяет горение при групповой прокладке по категории А.
- Дымообразование при горении / тлении кабеля не приводит к снижению светопроницаемости в испытательной камере более чем на 50 %.
- Длительно допустимая температура нагрева жил кабеля при эксплуатации: не более +70 °С.
- Максимально допустимая температура нагрева жил при токаx короткого замыкания: не более +160 °С.
- Продолжительность короткого замыкания не должна превышать 5 секунд.
- Допустимая температура нагрева жил кабеля в режиме перегрузки: не более +90 °С.
- Предельная температура токопроводящиx жил кабеля по условию невозгорания кабеля при коротком замыкании: +400 °С.
- Срок службы: 30 лет с даты изготовления кабелей.
