Описание и характеристики

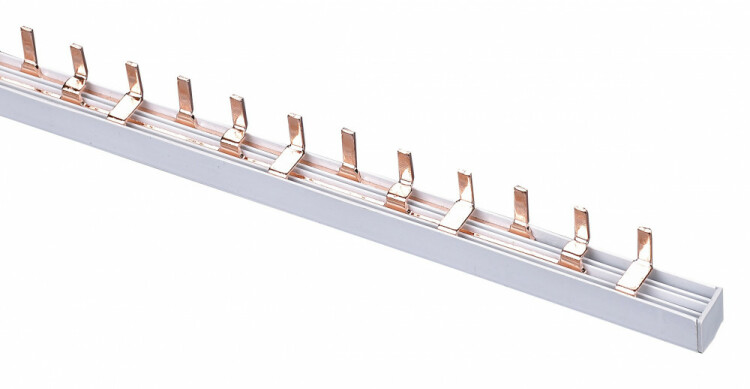

Шина соединительная ШС101-3-63 DEKraft (3Р, 63 А, PIN, 54 модуля, шаг 18 мм), 1000 мм
Шины соединительные PIN предназначены для быстрого, удобного и безопасного соединения в электрощитах модульного оборудования: автоматических выключателей, дифференциальных выключателей, автоматических выключателей дифференциального тока и т.п.
Расcчитаны на суммарно допустимый ток 63 А / 75 А с одной точкой питания и напряжение 220 / 415 В.
Одним из основных преимуществ использования шинной разводки является качество соединений, по сравнению с перемычками из проводов.
Конструкция шин соединительных позволяет избежать возникновения дополнительных контактных сопротивлений и нагрева токоведущих частей, как это происходит при использовании перемычек из проводов.
Размеры
| Длина шины, мм | 1000 |
| Толщина штыря, мм | 1,2 |
Материалы
- Шина соединительная PIN состоит из высококачественных медных пластин прямоугольной формы в сечении и диэлектрического корпуса, изготовленного из огнестойкого полиамида.
Технические характеристики
| Артикул | 32034DEK |
| Тип изделия | шина соединительная PIN (штырь) |
| Исполнение | изолированная |
| Модульная ширина (шаг 18 мм) | 54 |
| Количество полюсов | 3 |
| Номинальное напряжение, В | 220 / 415 |
| Максимально допустимое рабочее напряжение, В | 500 |
| Номинальный ток, А | 63 |
| Номинальный кратковременно выдерживаемый ток Icw, кА | 50 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Сечение шины, кв.мм | 10 |
