Описание и характеристики

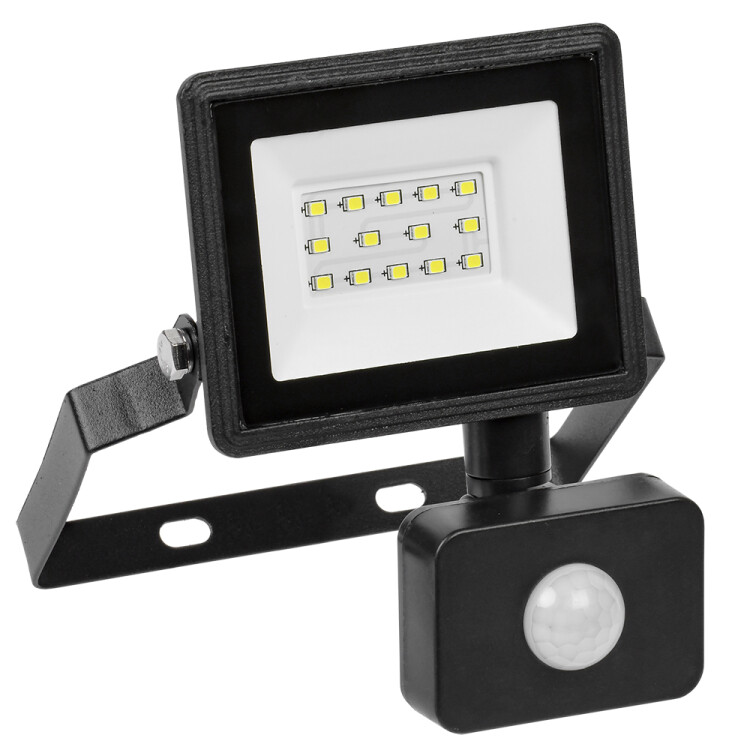

Прожектор светодиодный СДО 06-20Д IEK (20 Вт, 220 В, 1600 лм, 6500 К, IP54) с датчиком движения
Прожекторы светодиодные IEK серии СДО 06 с датчиками движения предназначены для наружного освещения пространства под навесами, козырьками подъездов, на террасах и верандах, а также для внутреннего освещения бытовых, общественных и производственных помещений с повышенной влажностью.
Инфракрасный датчик движения автоматически включает и отключает прожектор в заданном интервале времени в зависимости от наличия движущихся объектов в зоне обнаружения датчика и заданного уровня освещенности.
Прожекторы СДО 06Д являются энергоэффективной заменой галогенных прожекторов.
Соответствуют ГОСТ Р МЭК 60598-1, ГОСТ 17516, ГОСТ 14254.
Преимущества
- Компактное исполнение без выносного драйвера.
- Высокая светоотдача при малой мощности потребления.
- Ударопрочный корпус.
- Встроенный датчик движения.
- Встроенное фотореле.
- Материал корпуса обеспечивает эффективный теплоотвод.

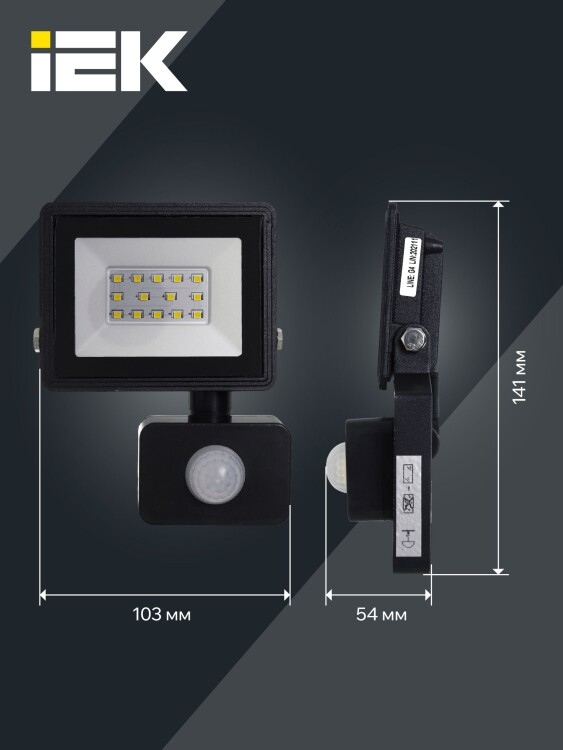

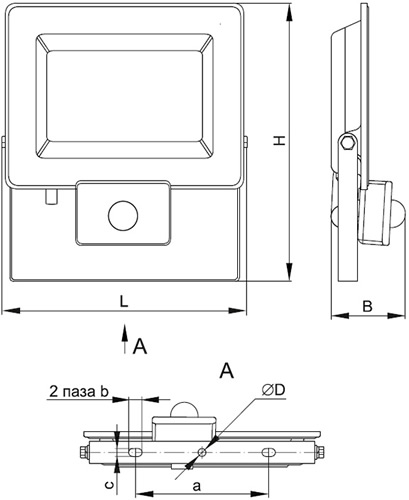

Размеры
| Размеры, мм | Вес изделия, г | ||||||
|---|---|---|---|---|---|---|---|
| H | L | B | a | D | b | c | |
| 156 | 130 | 46 | 52 | 7 | 12 | 7 | 290 |
Материалы и цвета
| Тип поверхности рассеивателя | прозрачный |
| Материал рассеивателя | стекло |
| Цвет корпуса | Черный |
| Материал корпуса | алюминиевый сплав |
Технические характеристики
| Артикул | LPDO602-20-65-K02 |
| Тип светильника | прожектор |
| Параметры прожектора | |
|---|---|
| Номинальное напряжение, В | АС 230 |
| Диапазон рабочих напряжений, В | АС 220 - 240 |
| Номинальная частота сети, Гц | 50 |
| Источник света | светодиоды SMD 2835 |

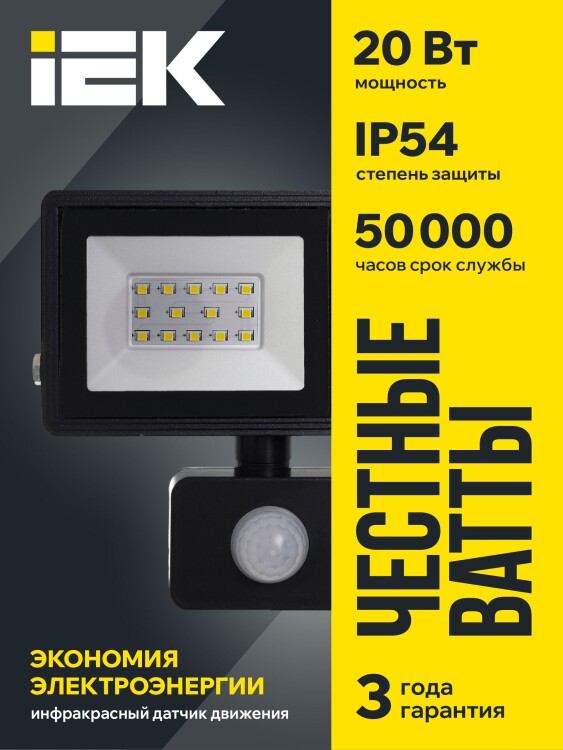

| Мощность светильника, Вт | 20 |
| Пусковой ток, А | 0,078 |
| Длительность пусковых токов, мкс. | 20 |
| Световой поток, лм | 1600 |
| Цветовая температура, К | 6500 |
| Цвет свечения | Холодный белый |
| Габаритная яркость, кд/кв.м | 31772 |
| Угол рассеивания, градусов | 120 |
| Индекс цветопередачи Ra, не менее | 70 |
| Коэффициент мощности cos ?, не менее | 0,9 |

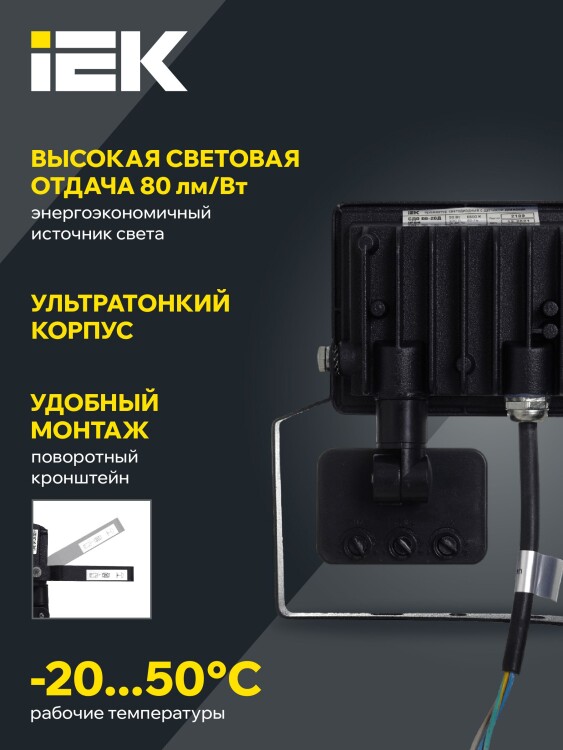

| Светоотдача, лм/Вт | 80 |
| Тип кривой силы света | Д (ГОСТ Р 54350) |
| Класс светораспределения | П |
| Светораспределение | симметричное |
| Минимальное расстояние до освещаемого объекта, м | 1 |
| Класс защиты от поражения электрическим током | I |
| Класс энергоэффективности | А |
| Диапазон рабочих температур, °С | -20... +40 |
| Максимальная влажность воздуха | 98 % (при +25 °С) |
| Степень защиты от пыли и влаги | IP54 (ГОСТ 14254) |
| Срок службы, часов | 50000 |

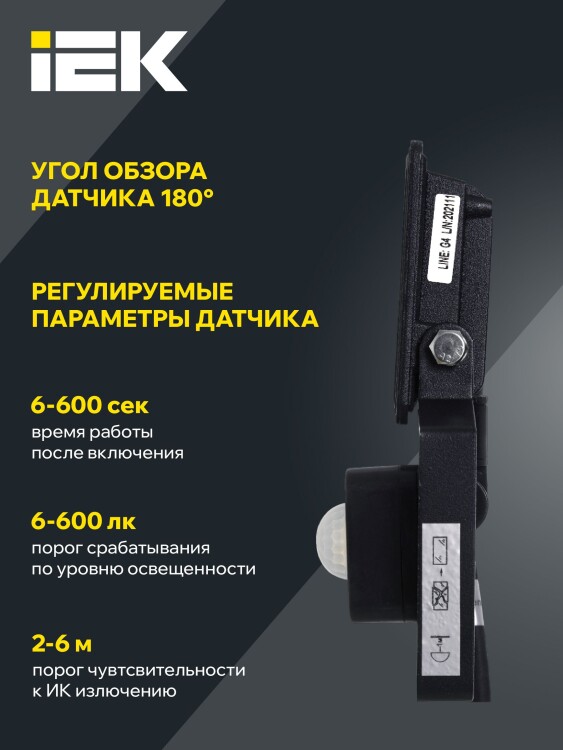

| Параметры датчика | |
| Тип датчика движения | инфракрасный |
| Потребляемая мощность датчика во включенном состоянии, Вт | ?0,5 |
| Угол обзора датчика в горизонтальной плоскости, градусов | 120 |
| Максимальная дальность обнаружения объектов, м | 6 |
| Диапазон регулировки выдержки времени | 10 сек. - 7 мин. |
| Порог срабатывания в зависимости от уровня освещенности, лк | 10 - 2000 |
| Порог чувствительности к инфракрасному излучению, м | 3 - 10 |
Условия эксплуатации и монтажа
- При выборе места установки прожектора с инфракрасным датчиком движения необходимо учитывать, что наибольшую чувствительность датчик движения имеет, когда движущийся объект перемещается перпендикулярно лучам зоны обнаружения.
Если объект приближается по оси фронтального захвата, то его обнаружение произойдет несколько позже.
|
Наибольшая чувствительность
|
Наименьшая чувствительность
|
- Монтаж прожекторов производится путем крепления скобы прожектора на монтажную поверхность при помощи двух крепежных элементов (анкеров, болтов или шпилек с гайками, плоскими и пружинными шайбами).
Крепежные элементы в комплект поставки прожектора не входят.
- Подключение прожекторов производится к концам сетевого кабеля, выведенного из прожектора, согласно маркировке:
L (коричневый провод) - подключение фазы; N (синий провод) - подключение нейтрали;
(желто-зеленый провод) - подключение защитного проводника РЕ.
- Регулировка угла наклона прожекторов осуществляется двумя винтами осевого крепления на корпусе.
После регулировки угла наклона прожектора винты должны быть затянуты.
- Настройка параметров датчика движения не требуется.
- Факторы, которые могут вызвать ошибочное включение прожектора:
- близко расположенные приборы с вращающимися лопастями;
- проезжающие автомобили (тепло от двигателей);
- деревья и кустарники, меняющие температуру воздушного потока под порывом ветра;
- электромагнитные помехи от грозы или статические предгрозовые разряды.
Требования безопасности
Прожектор нагревается в процессе работы.
Не притрагиваться к алюминиевому корпусу и защитному стеклу до их охлаждения.
