Описание и характеристики

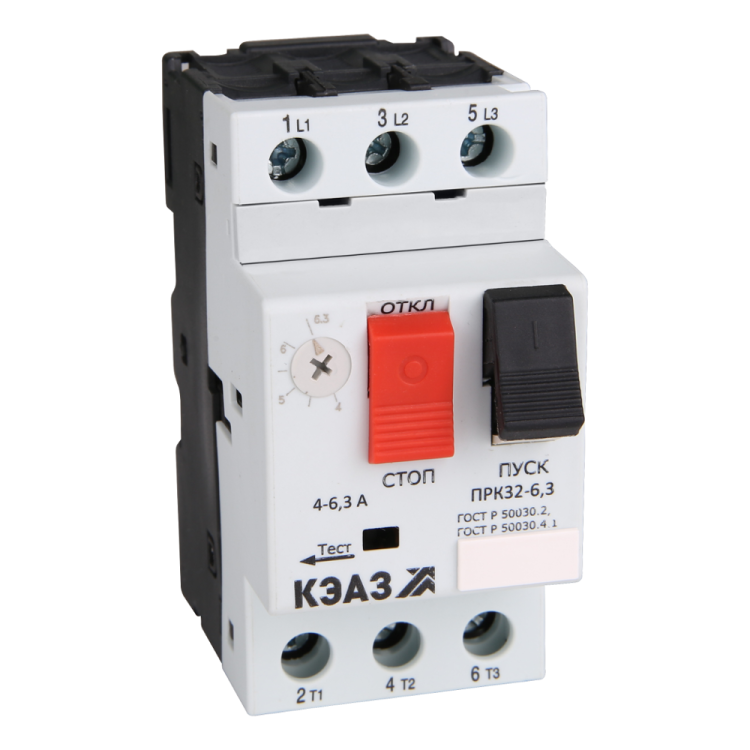

Пускатель ручной кнопочный ПРК32-6,3-КЭАЗ
Пускатели ручные кнопочные типа ПРК КЭАЗ предназначены для использования в качестве комплектующих изделий в схемах управления электроприводами, главным образом, в стационарных установках.
Применяются для проведения тока в нормальном режиме, защиты асинхронных электродвигателей с короткозамкнутым ротором (далее - двигатели), а также контакторов и пускателей, управляющих ими, от токов, возникающих при коротком замыкании, перегрузках недопустимой продолжительности, выпадении одной фазы, а также для ручного пуска двигателей непосредственным подключением к сети и остановки с частотой не более 25 включений в час в цепях номинальным напряжением до 690 В переменного тока частоты 50 / 60 Гц.
Соответствуют требованиям ГОСТ Р 50030.2, ГОСТ Р 50030.4-1, ГОСТ IEC 60947-2, ГОСТ IEC 60947-4-1.
Размеры и вес
| Высота корпуса, мм | 90 |
| Ширина корпуса, мм | 45 |
| Глубина корпуса, мм | 77 |
| Вес изделия, не более, г | 255 |
Особенности кострукции
- Совмещение нескольких устройств зашиты в одном позволяет экономить место для монтажа, нет необходимости в установке запасных предохранителей, способствует экономии средств и времени для осуществления монтажа пускателей ПРК.
- Предотвращение несанкционированного включения пускателей ПРК с помощью применения замков с диаметром дужки до 5 мм.
- Установка на пускатель ПРК32 сразу двух вспомогательных контактов КВБ или одного вспомогательного контакта КВБ и одного контакта сигнального КС32.
- Возможность установки вспомогательных контактов не только для ПРК32, но и для ПРК80.
- Широкие возможности по компоновке щитов за счет возможности монтажа устройства как вертикально, так и повернув вправо / влево на 90 °С.
- Возможность применения в различных условиях эксплуатации за счет использования оболочки со степенью защиты IP55.
- Уменьшение нагрева проводов, увеличение суммарной площади контакта и фиксации в местах присоединения обеспечивается насечками на тарельчатых шайбах винтового зажима.
- Аксессуары крепятся на защелку, гарантируя быстрое и надежное присоединение.
Технические характеристики
| Артикул | 269924 |
| Тип изделия | автоматический выключатель (автомат) защиты двигателя |
| Номинальный ток In, А | 6,3 |
| Число полюсов | 3 |
| Род тока | переменный |
| Номинальное рабочее напряжение переменного тока Ue, В | 690 |
| Номинальная частота, Гц | 50 / 60 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Номинальное напряжение изоляции Ui, В | 690 |
| Класс расцепления расцепителя перегрузки в соответствии с ГОСТ Р 50030.4.1 | 10 |
| Диапазон регулировки теплового расцепителя, А | 4 - 6,3 |
| Уставка электромагнитного расцепителя, А | 88,2 |
| Количество главных замыкающих контактов | 3 |
| Предельная коммутационная способность переменного тока Icu при 690 AC, кА | 75 |
| Предельная коммутационная способность переменного тока Icu при 400 AC, кА | 100 |
| Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230 AC, кА | 75 |
| Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400 AC, кА | 50 |
| Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690 AC, кА | 2 |
| Предельная коммутационная способность переменного тока Icu при 230 АС, кА | 100 |
| Категория применения | АС-3 |
| Механическая износостойкость, циклов | 10000 |
| Коммутационная износостойкость, циклов | 6000 |
| Максимальное количество включений в час в категории применения АС-3 | 25 |
| Мощность, потребляемая одним полюсом, не более, Вт | 5 |
| Компенсация воздействия температуры окружающего воздуха | да (в диапазоне рабочих температур) |
| Защита от выпадения фазы в соответствии с ГОСТ Р 50030.4.1 | есть |
| Ударостойкость в соответствии с ГОСТ 30631 | 3 g - 10 мс. |
| Виброустойчивость в соответствии с ГОСТ 30631 | 0,5 g (5 - 50 Гц) |
| Диапазон рабочих температур, °C | -20... +60 (открытое исполнение) / -20... +40 (в оболочке) |
| Степень защиты от пыли и влаги | IP20 |
| Способ крепления | на DIN-рейку |
| Способ подключения | винтовое соединение |
