Счетчик 3ф 4т ПСЧ-3АРТ.09.132.4 5-7,5А 230/400В шкафной активная/реактивная

Счетчик электрической энергии трехфазный статический ПСЧ-3АРТ.09.132.4 (4 тарифа, 230 / 400 В, 5 - 7,5 А)

Счетчик ПСЧ-3АРТ.09.132.4 предназначен для учета активной и реактивной электроэнергии в трех-, четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности.

Счетчик может использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ) с возможностью автоматического контроля потребления электроэнергии.

Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005.
Сертификат соответствия № РОСС RU.АЯ74.34171.
Сертификат об утверждении типа средств измерений RU.С.34.011.А № 43075.

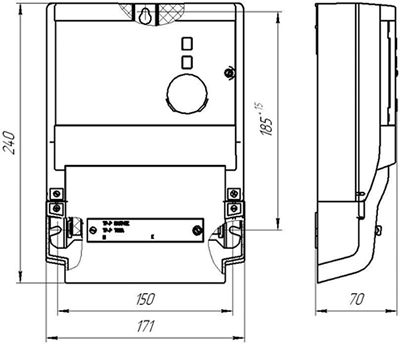

Размеры

Функциональные возможности

Счетчик обеспечивает измерение, регистрацию и хранение в энергонезависимой памяти следующей информации:

• значение учтенной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
• значение учтенной электроэнергии на начало каждого месяца по всем тарифам с глубиной хранения 24 месяца;
• значение учтенной электроэнергии и максимальной мощности каждого получаса в течение двух месяцев;

• время и дата включения / отключения питания (32 события);
• время и дата открытия и закрытия канала на запись по RS-485 (32 события);
• время и дата открытия и закрытия канала на запись по оптопорту (32 события);

• время и дата до и после коррекции (32 события);
• время и дата открытия и закрытия крышки клеммной колодки (32 события);
• время и дата включения / отключения напряжений по фазам А, В, С (по 32 события).

Электросчетчик имеет возможность перепрограммирования через интерфейс связи следующих данных:

• скорость обмена по RS-485;
• групповой и индивидуальный пароль;
• адрес;
• пароль на запись.

При трехкратном вводе неверного пароля на запись счетчик электроэнергии блокирует канал записи на 24 часа.

Электросчетчик формирует сигналы управления нагрузкой по различным программируемым критериям и позволяет производить включение / отключение нагрузки посредством внешнего коммутирующего устройства.

Счетчик электроэнергии имеет возможность считывания и перепрограммирования через интерфейс RS-485 или оптопорт следующих параметров:

• категория потребителя;
• текущие время и дата;

• годовое тарифное расписание (на каждый день недели или праздничный день месяца);
• лимит мощности и месячный лимит энергии;

• функция разрешения / запрета автоматического перехода с "летнего" времени на "зимнее" и наоборот;
• режимы работы импульсного выхода электросчетчика: поверка, телеметрия, включение, отключение, контроль мощности, калибровка часов;

• режим индикации и период индикации в диапазоне от 6 до 60 с.;
• разрешение однотарифного режима работы.

Электросчетчик обеспечивает отображение следующих параметров:

• текущее значение электроэнергии по каждому тарифу;
• суммарное значение накопленной электроэнергии;
• текущее время;

• текущая дата;
• текущая измеряемая активная мощность;
• суммарное значение активной мощности;

• текущая измеряемая реактивная мощность;
• суммарное значение реактивной мощности;
• фазное напряжение;

• фазный ток;
• частота;
• тарифное расписание текущего месяца;

• значение накопленной электроэнергии за месяц по тарифам;
• потребляемая активная электроэнергия в текущем получасе;
• максимальная активная мощность в текущем получасе;

• потребляемая реактивная электроэнергия в текущем получасе;
• максимальная потребляемая реактивная мощность в текущем получасе.

Особенности конструкции

• Счетчик включается через трансформатор.
• Тарифное расписание на 4 тарифа (на каждый день недели каждого месяца и праздничные дни каждого месяца).
• Энергонезависимая память.

• Программируемый импульсный выход на 6 режимов.
• В качестве датчика тока используется токовый трансформатор.
• Возможность подключения внешнего резервного источника питания 9 В для снятия показаний при отсутствии 230 В.

• 5 журналов по 32 события.
• Интерфейс связи RS-485 и оптопорт. Допускается одновременная работа через оба порта (RS-485 и оптопорт).
• Получасовой профиль активной и реактивной энергии и мощности (глубина хранения 2 месяца).

• Ежесуточная самодиагностика памяти программ.
• Светодиодная индикация активного и реактивного потребления.
• Одна электронная пломба.

Технические характеристики

Номинальное напряжение, В	3 х (120 - 230) / (208 - 400)
Установленный рабочий диапазон напряжений, В	0,9 - 1,1 Uном
Расширенный рабочий диапазон напряжений, В	0,8 - 1,15 Uном
Предельный рабочий диапазон напряжений, В	0 - 1,15 Uном
Номинальный (максимальный) ток, А	5 (7,5)
Класс точности	0,5S (по ГОСТ Р 52323-2005) при измерении активной электроэнергии 1 (по ГОСТ Р 52425-2005) при измерении реактивной электроэнергии
Частота сети, Гц	50 ±2,5
Погрешность при измерении фазных напряжения, %	±0,9
Погрешность при измерении фазных токо вв диапазоне от Iном до Iмакс, %	±2
Погрешность при измерении фазных токов в диапазоне от 0,01Iном до Iном, %	± [2 + 0,2 (Iном / Ix - 1)]
Погрешность электросчетчиков при измерении частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц, %	±0,15
Стартовый ток (чувствительность) при измерении активной (реактивной) электроэнергии, А	0,005 (0,01)
Количество тарифов	4
Полная мощность, потребляемая последовательной цепью электросчетчика при номинальном токе и номинальной частоте, не более, В*А	0,1
Полная (активная) мощность, потребляемая каждой цепью напряжения электросчетчика при номинальном значении напряжения и номинальном значении частоты, не более, Вт	2 (1,5)
Передаточное число телеметрических выходов в основном (поверочном) режиме, имп./кВт*ч (имп./квар*ч.)	5000 (100000)
Диапазон рабочих температур, °С	-40... +60
Средняя наработка на отказ, часов	220000
Межповерочный интервал, лет	16
Средний срок службы электросчетчика, лет	30
Масса электросчетчика, не более, кг	1,1

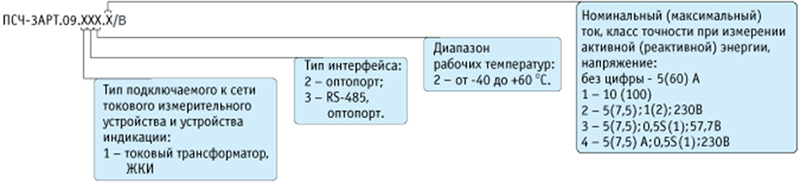

Структура условных обозначений
