Описание и характеристики

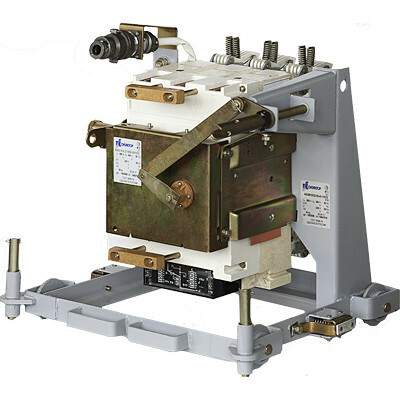

Выключатели предназначены для замены находящихся в эксплуатации автоматических выключателей серии АВМ и изготавливаются на базе выключателей серий ВА50-41, ВА50-43. Выключатели используются в электрических цепях с номинальным напряжением переменного тока до 660 В частотой 50 или 60 Гц для проведения тока в нормальном режиме и отключения при коротких замыканиях и перегрузках, а также для нечастых (до 10 раз в сутки) оперативных коммутаций этих цепей. Серия включена в перечень отечественной продукции согласно ПП РФ №719 (реестр Минпромторга).
АВ2М4Н-53-41 – неселективные на номинальные токи 250 и 400 А
АВ2М4С-55-41 – селективные на номинальные токи 250 и 400 А
АВ2М10Н-53-41 – неселективные на номинальные токи 800 и 1000 А
АВ2М10С-55-41 – селективные на номинальные токи 800 и 1000 А
АВ2М15Н-53-43 – неселективные на номинальные токи 1200 и 1500 А.
АВ2М15С-55-43 – селективные на номинальные токи 1200 и 1500 А.
АВ2М20Н-53-43 – неселективные на номинальные токи 1500 и 2000 А.
АВ2М20С-55-43 – селективные на номинальные токи 1500 и 2000 А.
АВ2М4-56-41 – без максимальных расцепителей тока на номинальный ток 400 А.
АВ2М10-56-41 - без максимальных расцепителей тока на номинальные токи 800 и 1000 А.
АВ2М15-56-43 – без максимальных расцепителей тока на номинальные токи 1200 и 1500 А.
АВ2М20-56-43 - без максимальных расцепителей тока на номинальные токи 1500 и 2000 А.
