Описание и характеристики
Счетчик электрической энергии трехфазный статический ПСЧ-3АРТ.07.632 (4 тарифа, 5 - 50 А)
Счетчик ПСЧ-3АРТ.07.632 предназначен для учета активной и реактивной электрической энергии в прямом направлении в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц.
Счетчик используется для организации многотарифного (до четырех тарифов) дифференцированного учета, как по времени суток, так и по уровню потребляемой электроэнергии и мощности.
Может эксплуатироваться как автономно, так и в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ) с заранее установленной программой и возможностью установки (коррекции) соответствующего тарифного расписания.
Предназначен для эксплуатации внутри закрытых помещений.

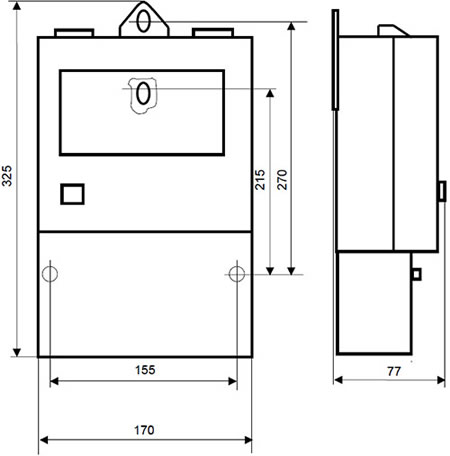

Размеры
Функциональные возможности
- Счетчик обеспечивает сохранение информации об энергопотреблении в памяти в виде десятиразрядных чисел, шесть старших разрядов дают показания в кВт*ч, четыре младших указывают доли кВт*ч, а отображение информации на ЖКИ в виде шестиразрядных чисел в кВт*ч.
- Счетчик обеспечивают отображение следующей информации:
- потребление активной и реактивной энергии по четырем тарифам;
- дата и время;
- текущая активная и реактивная мощность по каждой фазе и суммарное значение;
- напряжение и ток по каждой фазе;
- месячное потребление электроэнергии;
- тарифное расписание;
- действующий тариф;
- активная и реактивная энергия и максимальная мощность текущего получаса.
- В счетчике применяется стандартный восьмиразрядный индикатор с разделительными точками между разрядами и 8 указателями в виде галочки.
На передней панели счетчика под каждым указателем имеется надпись о номере тарифа "1", "2", "3", "4", "Потребление за месяц", "Дата", "Время", "Реактив".
- Счетчик в дистанционном режиме работы обеспечивает обмен информацией с компьютером через интерфейсы связи: RS-485 и оптический порт.
Скорость обмена по последовательному порту, бод(бит/сек.):
- RS-485 - 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200;
- оптический порт - 9600, 19200.
Возможно одновременное подключение к RS-485 и оптическому порту.
Формат данных: 1 стартовый бит, 8 бит данных, 1 стоповый бит.
- Счетчик обеспечивает регистрацию, хранение и считывание по интерфейсу следующих данных:
- значения учтенной активной и реактивной энергии нарастающим итогом с момента изготовления по всем тарифам;
- значения учтенной активной и реактивной энергии на начало каждого месяца по всем тарифам в течение 24 месяцев;
- значения учтенной активной и реактивной электроэнергии, а также максимальной активной и реактивной мощности каждого получаса месяца в течение двух месяцев;
- время включения / отключения питания (32 события);
- время открытия и закрытия канала на запись (32 события);
- время и дата до и после коррекции (32 события).
- Счетчик обеспечивает регистрацию значения мгновенной мощности нагрузки.
- Счетчик имеет возможность считывания и перепрограммирования через интерфейс связи следующих параметров:
- дата и время;
- категория потребителя;
- расписание исключительных дней;
- годовое тарифное расписание (на каждый день недели и праздничный день месяца);
- лимит мощности и месячный лимит энергии;
- разрешение / запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее";
- режимы работы импульсного выхода счетчика:
а) поверка / телеметрия - для поверки счетчика или для контроля энергопотребления;
б) включение, отключение, контроль;
в) калибровка - для проверки точности хода часов; - режим индикации и период индикации в диапазоне от 06 до 60 с.;
- разрешение однотарифного режима работы.
Счетчик имеет возможность перепрограммирования через интерфейс связи скорости обмена, группового пароля, индивидуального пароля, адреса, пароля на запись.
При нормальной температуре точность хода часов внутреннего таймера должна быть в соответствии с ГОСТ Р МЭК 61038-2001 менее 0,5 с/сутки.
Изменение точности хода под влиянием температуры должно быть менее:
- 0,15 с./°С/сутки в диапазоне температур от -10 до +45 °С;
- 0,5 с./°С/сутки в диапазоне температур от -20 до +10 °С и от +45 до +55 °С.
- Счетчик имеет импульсный (телеметрический) выход основного передающего устройства.
При включении счетчика в режим поверки импульсный выход функционирует как поверочный.
Управление переключением (основной / поверка) осуществляется с помощью программного обеспечения по интерфейсу.
Сопротивление импульсного выхода в состоянии "замкнуто" не более 200 Ом, в состоянии "разомкнуто" не менее 50 кОм.
Предельно допустимое значение тока, которое должна выдерживать выходная цепь передающего устройства в состоянии "замкнуто", должно быть не менее 30 мА.
Предельно допустимое значение напряжения на выходных зажимах передающего устройства в состоянии "разомкнуто" должно быть не менее 24 В.
- Счетчик имеет возможность подключения внешнего резервного источника питания постоянного тока для снятия информации как с ЖКИ, так и по интерфейсу.
Напряжение внешнего источника питания должно быть 9 В.
Ток, потребляемый от внешнего источника питания, не должен превышать 30 мА.
- Счетчик может эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.
При выпуске из производства и при предъявлении на очередную поверку в память программ счетчика введены следующие установки:
- скорость обмена - 9600 бод;
- адрес счетчика - три последние цифры заводского номера счетчика;
- локальный и индивидуальный пароли, лимит мощности и энергии, категории потребителя - нулевые;
- дата и время - московское;
- режим переключения сезонного времени - разрешен;
- тарифное расписание для работы счетчика в двухтарифном режиме;
- праздничные дни в соответствии с праздниками года выпуска счетчика;
- длительность цикла индикации - 12 с.;
- режим работы импульсного выхода - телеметрия.
Особенности конструкции
- Включение счетчика производится непосредственно в сеть.
- Встроенный в счетчик блок питания обеспечивает работу счетчика при прерывании одной, двух фаз, фазы и "нуля" при четырехпроводной схеме подключения, и при прерывании одной фазы при трехпроводной схеме подключения.
- Интерфейсы связи: RS-485, оптический порт.
- Информация о результатах измерений и вычислений хранится в энегронезависимой памяти счетчика и выводится на жидкокристаллический индикатор (ЖКИ).
- Счетчик имеет пять циклических режимов индикации. Для переключения режима индикации имеется кнопка.
Технические характеристики
|
Класс точности |
1 (по ГОСТ Р 52322-2005) при измерении активной электроэнергии |
| Номинальное напряжение, В | З х (120 - 230) / (208 - 400) |
| Установленный рабочий диапазон напряжения, В | от 0,9 до 1,1 Uном |
| Расширенный рабочий диапазон напряжения, В |
от 0,8 до 1,15 Uном |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,15 Uном |
| Базовый или номинальный (максимальный) ток, А | 5 (50) |
| Номинальное значение частоты, Гц | 50 |
| Погрешность при измерении фазных напряжений, % | ±0,9 |
|
Погрешность при измерении фазных токов в диапазоне от Iб до Iмакс, % |
±5 |
| Погрешность при измерении фазных токов в диапазоне от 0,01Iб до Iб, % | ± [5 + 0,2 (Iб / Iх - 1)] |
| Погрешность счетчиков при измерении частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц , % | ±0,15 |
| Стартовый ток (чувствительность) при измерении активной / реактивной энергии, не более, А | 0,02 / 0,025 |
|
Передаточное число импульсных выходов, имп./к*Втч, имп./квар*ч. |
500 - в основном режиме |
|
Потребляемая мощность, не более, В*А (Вт) |
2 (1,5) - по цепи напряжения |
| Установленный диапазон рабочих температур, °С | -40... +60 |
| Тип датчика тока | комбинированный |
| Количество тарифов | 4 |
| Точность хода часов внутреннего таймера менее, с./сутки | 0,5 |
| Срок сохранения информации при отключении питания, лет | 10 |
| Средняя наработка счетчика на отказ, не менее, часов | 88000 |
| Средний срок службы счетчика, не менее, лет | 30 |
| Масса, не более, кг | 1,5 |
