Описание и характеристики

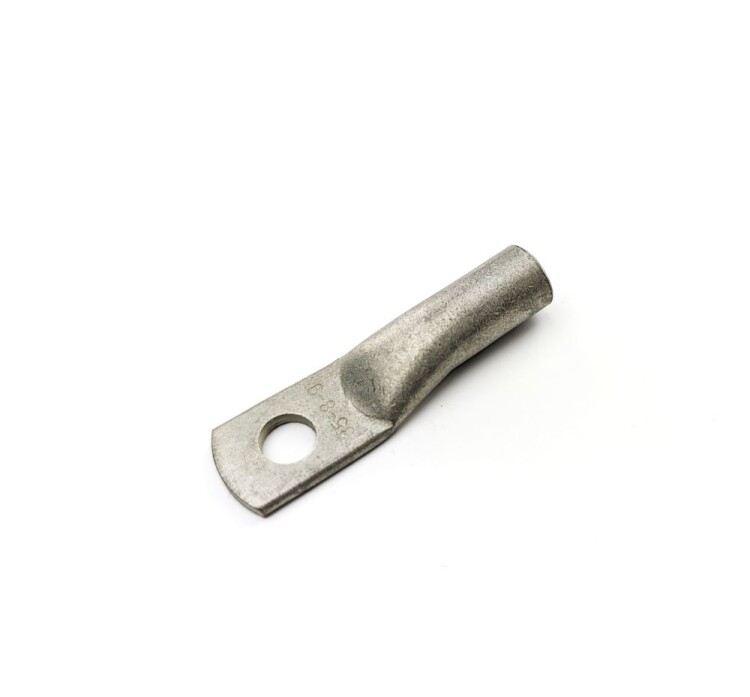

Наконечник кабельный медный луженый ТМЛ 35-8-9
Наконечники кабельные медные луженые предназначены для оконцевания опрессовкой медных кабелей и проводов на напряжение до 35 кВ.
Изготовлены по ГОСТ 7386.
Преимущества
- Существенно повышается качество соединения.
- Улучшается стойкость к неблагоприятным климатическим условиям.
- Наконечник медный луженый более стойко переносит агрессивные химические среды, например, растворы различных кислот; не подвергается окислению кислородом воздуха при продолжительном хранении.
Размеры
| Размеры, мм | |||||
|---|---|---|---|---|---|
| d1 | d2 | J | B | D | L |
| 9 | 13 | 24 | 20 | 8,4 | 60 |
Материалы
- Электротехническая медь марки М2.
- Покрытие: электролитическое лужение.
Легирование олово-висмутовыми добавками значительно увеличивает стойкость и долговечность оловянного покрытия.
Технические характеристики
| Тип изделия | наконечник кабельный медный ТМЛ |
| Рабочее напряжение, кВ | до 35 |
| Номинальное сечение, кв.мм | 35 |
| Сечение кабеля класса гибкости 2, 3, кв.мм | 50 |
| Сечение кабеля класса гибкости 5, 6, кв.мм | 35 |
| Метрический размер контактного стержня | М8 |
| Метод монтажа | опрессовка |
