Описание и характеристики

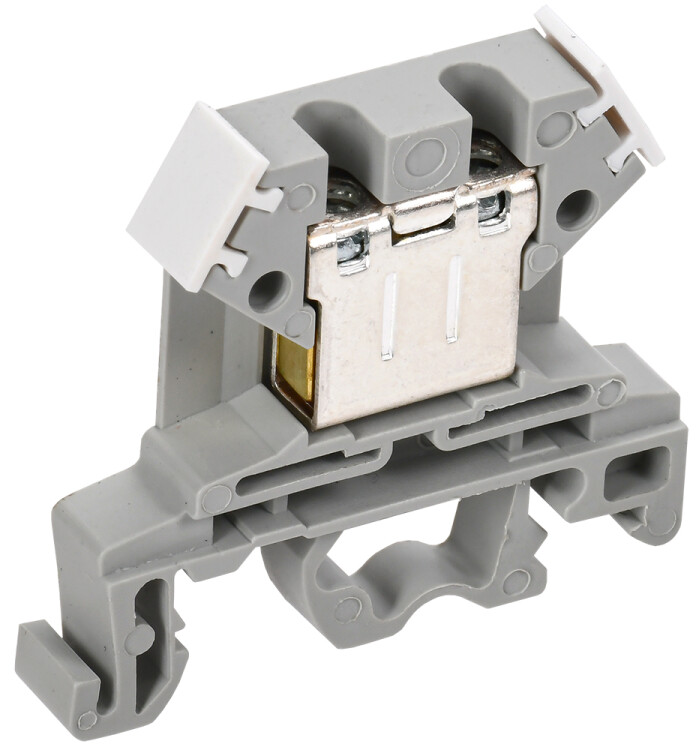

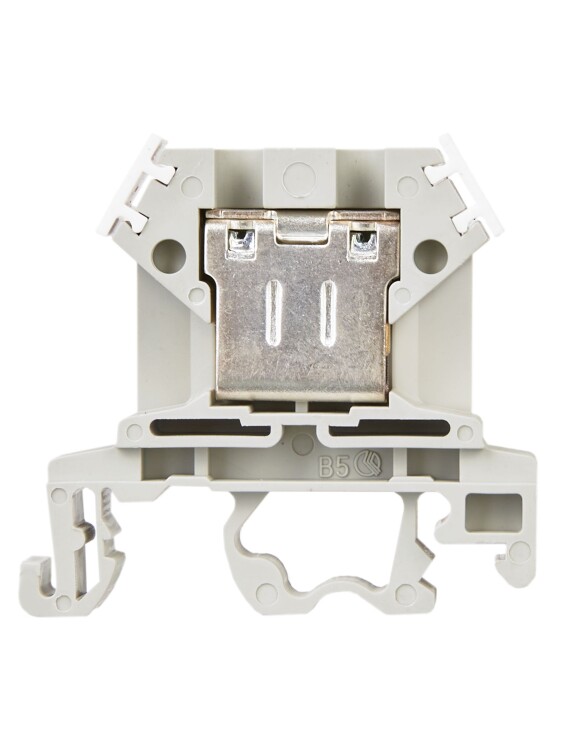

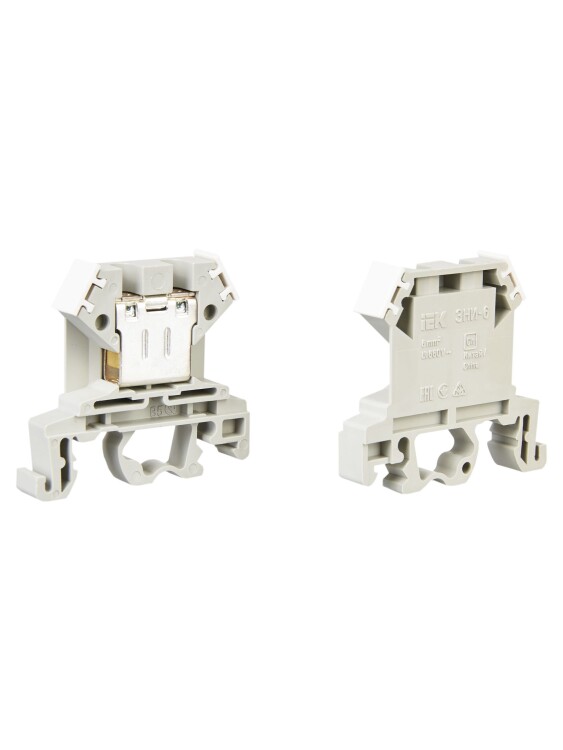

Зажим клеммный ЗНИ-6 IEK YZN10-006-K03 (6 кв.мм, 50 А) на DIN-рейку, серый
Зажимы контактные наборные (колодки клеммные) типа ЗНИ для фазных проводников предназначены для присоединения круглых медных или алюминиевых проводников со специальной подготовкой или без специальной подготовки.
Обеспечивают электрическое и механическое соединение проводников в низковольтных цепях переменного или постоянного тока.
Зажимы ЗНИ для фазных проводников соответствуют требованиям ГОСТ 30011.7.1.
По способу защиты от поражения электрическим током зажимы соответствуют классу 0 по ГОСТ 12.2.007.0 и должны устанавливаться в распределительное оборудование, имеющее класс защиты не ниже 1.
Размеры
| Размеры, мм | |||
|---|---|---|---|
| L | H | h | W |
| 42 | 46 | 33,5 | 8 |
Материалы и цвета
| Цвет корпуса | Серый |
| Материал корпуса | полиамид |
| Материал зажима | латунь |
Технические характеристики
| Тип изделия | зажим контактный наборный (колодка клеммная) типа ЗНИ |
| Тип электрического соединения | винтовой |
| Место соединения | сбоку (поперечное) |
| Исполнение | фазное |
| Максимальное поперечное сечение присоединяемых проводников, кв.мм | 6 |
| Номинальный ток, А | 50 |
| Номинальное рабочее напряжение переменного тока, В | 600 |
| Номинальная частота тока, Гц | 50 |
| Номинальное рабочее напряжение постоянного тока, В | 440 |
| Номинальное напряжение изоляции, не более, В | 660 |
| Количество полюсов | 1 |
| Количество зажимных клемм на 1 полюс | 2 |
| Номинальная способность к присоединению, кв.мм | 2,5 - 6 |

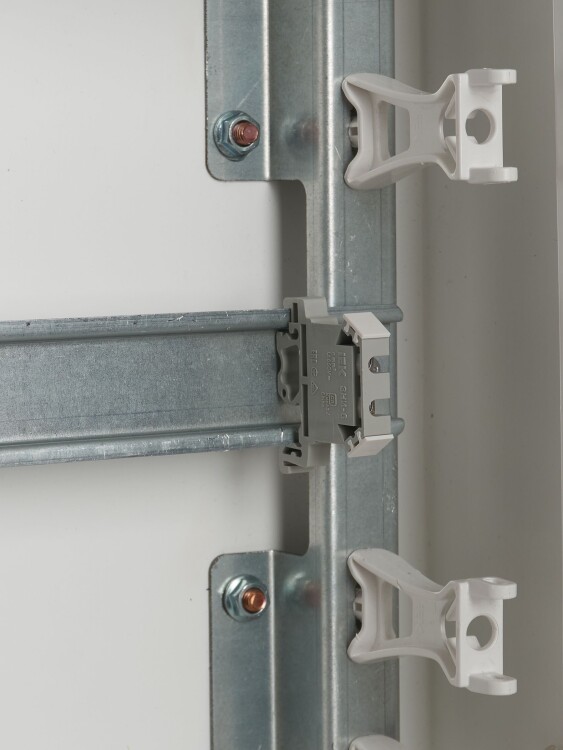

| Способ установки | на DIN-рейку шириной 35 мм |
| Рабочая температура, °C | -40... +80 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Степень защиты от пыли и влаги | IP20 |
| Класс негорючести изоляционного материала | V0 (стандарт UL94) |
| Срок службы, не менее, лет | 5 |
