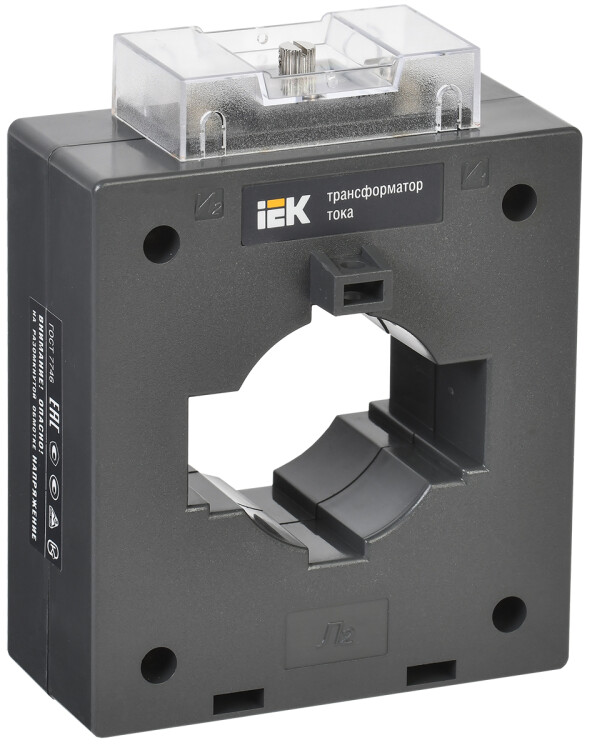

Трансформатор тока 600/5А 10ВА 0,5 ТТИ-60 IEK

Трансформатор тока ТТИ-60 IEK ITT40-2-10-0600 (600 / 5 А, 10 В*А, класс точности 0,5)

Трансформаторы тока ТТИ IEK предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в сетях переменного тока на номинальное напряжение 0,66 кВ частотой 50 Гц.
Трансформаторы тока ТТИ класса точности 0,5 применяются для измерения в схемах учета для расчета с потребителями, а также в схемах защиты, сигнализации и управления.

Соответствуют требованиям ГОСТ 7746, изготовлены по техническим условиям ТУ 3414-001-18461115-2006.

На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений.
Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.

Вес и габариты трансформаторов тока ТТИ IEK на 10 - 20 % меньше, чем у аналогичных трансформаторов тока других отечественных изготовителей.

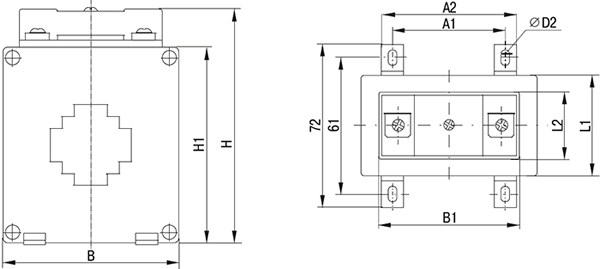

Размеры

Размеры окна магнитопровода

Размеры, мм
А1	А2	B	B1	H	H1	L1	L2	D2
41	54	101	62	127	111	45	34	4,5

Материалы

• Материал корпуса: самозатухающий пластик (обеспечивает пожаро- и электробезопасность).

Принцип действия

• Трансформатор обеспечивает преобразование переменного тока первичной обмотки в переменный ток вторичной обмотки для измерения с помощью стандартных измерительных приборов, а также обеспечивает гальваническое разделение измерительных приборов от цепи высокого напряжения.

Особенности конструкции

• Трансформатор шинный одноступенчатый, с одной вторичной обмоткой для измерения и учета, с одним коэффициентом трансформации.
  В качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода трансформатора.

• Корпус трансформатора неразборный (собран на заклепках), опломбирован наклейкой, что делает невозможным доступ ко вторичной обмотке.

• Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации.
  Кроме того, крышку можно опломбировать.
  Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.

• Крепежные элементы для крепления проводников в комплекте.

Технические характеристики

Тип изделия	трансформатор тока
Номинальный первичный рабочий ток I1ном, А	600
Номинальный вторичный рабочий ток I2ном, А	5
Класс точности	0,5
Номинальная вторичная полная мощность, В*А	10
Вторичное подключение	винтовое соединение
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальное напряжение, В	660
Номинальный коэффициент безопасности вторичной обмотки, КБном	5
Степень защиты от пыли и влаги	IP20
Диапазон температуры окружающей среды, °C	-45... +50
Максимальная относительная влажность воздуха при +25 °C, не более, %	98
Климатическое исполнение и категория размещения	УХЛ3
Рабочее положение	любое
Группа механического исполнения	М4 (ГОСТ 17516.1)
Вес изделия, не более, кг	0,6
Срок службы, лет	25
Межповерочный интервал, лет	5

Монтаж

Установка трансформатора с помощью винтов на шине, относительно которой будут производиться измерения:

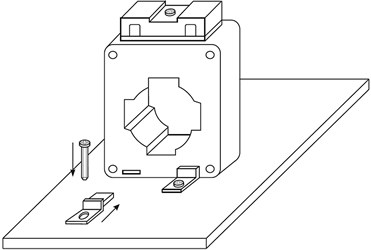

Установка трансформатора на монтажной панели в щитовом оборудовании при помощи держателей:

Подключение

• Подключение амперметров через трансформаторы тока (а - аналоговый, б - цифровой):

• Подключение амперметров через трансформаторы тока трехфазной сети с использованием селективного переключателя:

Опломбировка

Способы пломбирования контактов вторичной цепи:

Условия эксплуатации

• По способу защиты от поражения электрическим током трансформаторы соответствуют классу 0 по ГОСТ 12.2.007.0 и должны устанавливаться в распределительные щиты, имеющие класс защиты не ниже 1.
• Сопротивление изоляции обмоток трансформаторов не менее: 40 МОм - для первичных обмоток, 20 МОм - для вторичных обмоток.

• Стороны трансформаторов, соответствующие входу и выходу первичной обмотки шины или кабеля, обозначаются Л1 и Л12, выводы вторичной обмотки обозначаются И1 и И2.
• Корпус трансформаторов выполнен из пластмассы и не имеет подлежащих заземлению металлических частей.
  Вывод И1 вторичной обмотки трансформаторов должен быть заземлен.

• Во время эксплуатации вторичная обмотка трансформаторов должна быть подключена к нагрузке, так как при разомкнутой вторичной цепи на выводах вторичной обмотки возникает напряжение, опасное для изоляции вторичной обмотки и обслуживающего персонала.
  Выполнение переключений в цепи вторичной обмотки допускается только после отключения первичной обмотки трансформатора.

Комплектация

• Трансформатор тока - 1 шт.
• Винты для крепления шины - 2 шт.
• Пластиковые изоляторы на винты - 2 шт.
