Описание и характеристики

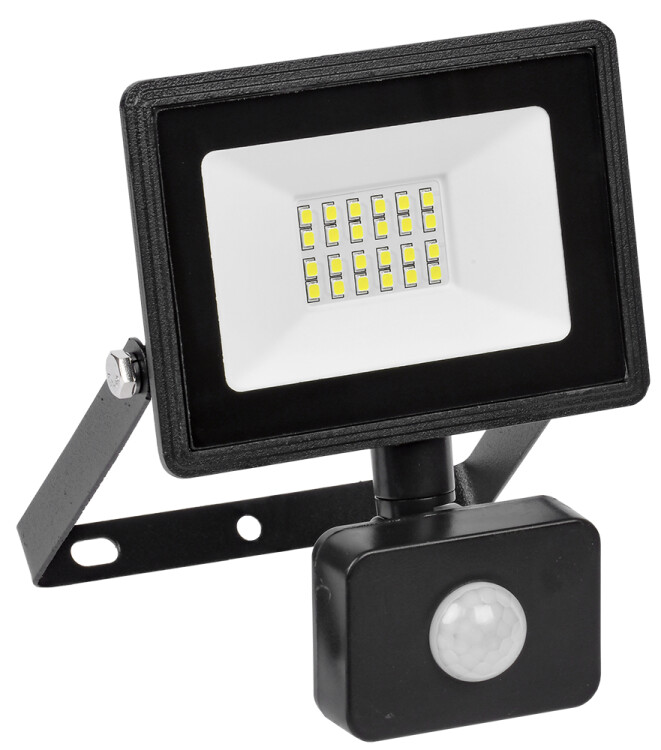

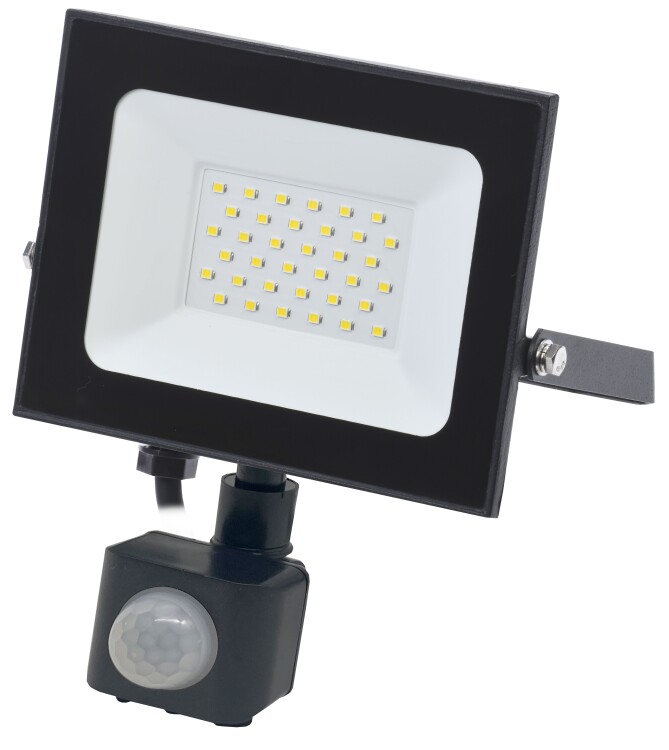

Прожектор светодиодный СДО 06-30Д IEK LPDO602-30-65-K02 (30 Вт, 220 В, 2700 лм, 6500 К, IP54) с датчиком движения
Прожекторы светодиодные IEK серии СДО 06 с датчиками движения предназначены для внутреннего освещения общественных и производственных помещений с повышенной влажностью (подсобные помещения, подъезды, коридоры и т.п.), а также для наружного освещения под навесами (под козырьками подъездов, на террасах, верандах и т.п.).
Соответствуют ГОСТ Р МЭК 60598-1, ГОСТ 17516, ГОСТ 14254.
Преимущества
- Энергоэффективная замена галогенных прожекторов (высокая светоотдача при малой мощности потребления).
- Ударопрочный корпус.
- Компактное исполнение без выносного драйвера.
- Встроенный датчик движения.
- Встроенное фотореле.
- Степень защиты от пыли и влаги IP54.
- Материал корпуса - алюминиевый сплав, обеспечивающий эффективный теплоотвод.

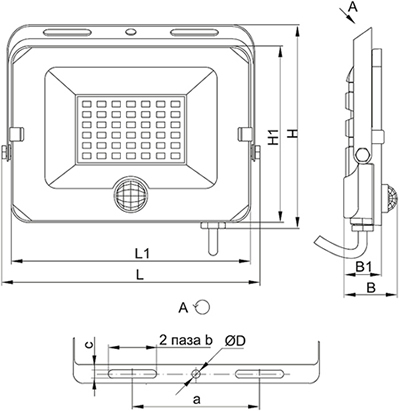

Размеры
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| H | H1 | L | L1 | B | B1 | D | a | b | c |
| 137 | 118 | 172,5 | 160 | 36 | 27 | 7 | 85 | 32 | 7 |
Материалы и цвета
| Цвет корпуса | Черный |
| Материал корпуса | алюминиевый сплав |
Технические характеристики
| Номинальное напряжение, В | 230 |
| Диапазон рабочих напряжений, В | 220 - 240 |
| Номинальная частота сети, Гц | 50 |
| Источник света | светодиоды SMD 2835 |
| Мощность светильника, Вт | 30 |
| Световой поток, лм | 2700 |
| Цветовая температура, К | 6500 |
| Цвет свечения | Холодный белый |
| Угол рассеивания, градусов | 110 |
| Индекс цветопередачи Ra, не менее | 70 |
| Коэффициент мощности, не менее | 0,9 |
| Тип датчика движения | инфракрасный |
| Угол обзора датчика в горизонтальной плоскости, градусов | 180 |
| Дальность обнаружения объектов, м | 6 +/-2 |
| Время отключения после прекращения движения, с. | 140 +/-10 |
| Уровень освещенности при срабатывании датчика, не более, лк | 35 |
| Минимальное расстояние до освещаемого объекта, м | 1 |
| Диапазон рабочих температур, °С | -40... +50 |
| Максимальная влажность воздуха | 98 % (при +25 °С) |
| Степень защиты от пыли и влаги | IP54 (ГОСТ 14254) |
| Срок службы, часов | 50000 |
Условия эксплуатации и монтажа
- При выборе места установки прожектора с инфракрасным датчиком движения необходимо учитывать, что наибольшую чувствительность датчик движения имеет, когда движущийся объект перемещается перпендикулярно лучам зоны обнаружения.
Если объект приближается по оси фронтального захвата, то его обнаружение произойдет несколько позже.
|
Наибольшая чувствительность
|
Наименьшая чувствительность
|
- Монтаж прожекторов производится путем крепления скобы прожектора на монтажную поверхность при помощи двух крепежных элементов (анкеров, болтов или шпилек с гайками, плоскими и пружинными шайбами).
Крепежные элементы в комплект поставки прожектора не входят.
- Подключение прожекторов производится к концам сетевого кабеля, выведенного из прожектора, согласно маркировке:
L (коричневый провод) - подключение фазы; N (синий провод) - подключение нейтрали;
(желто-зеленый провод) - подключение защитного проводника РЕ.
- Регулировка угла наклона прожекторов осуществляется двумя винтами осевого крепления на корпусе.
После регулировки угла наклона прожектора винты должны быть затянуты.
- Настройка параметров датчика движения не требуется.
- Факторы, которые могут вызвать ошибочное включение прожектора:
- близко расположенные приборы с вращающимися лопастями;
- проезжающие автомобили (тепло от двигателей);
- деревья и кустарники, меняющие температуру воздушного потока под порывом ветра;
- электромагнитные помехи от грозы или статические предгрозовые разряды.
Требования безопасности
Прожектор нагревается в процессе работы.
Не притрагиваться к алюминиевому корпусу и защитному стеклу до их охлаждения.
