Описание и характеристики

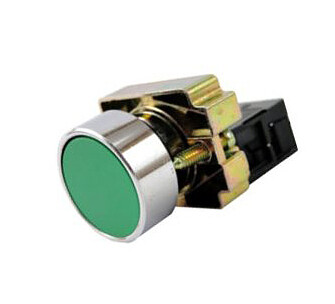

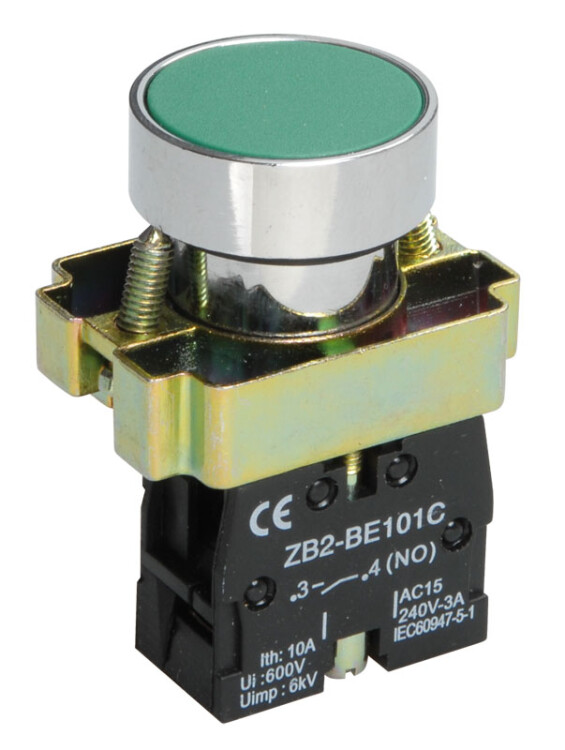

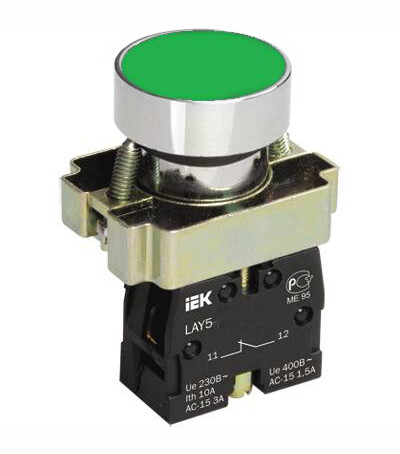

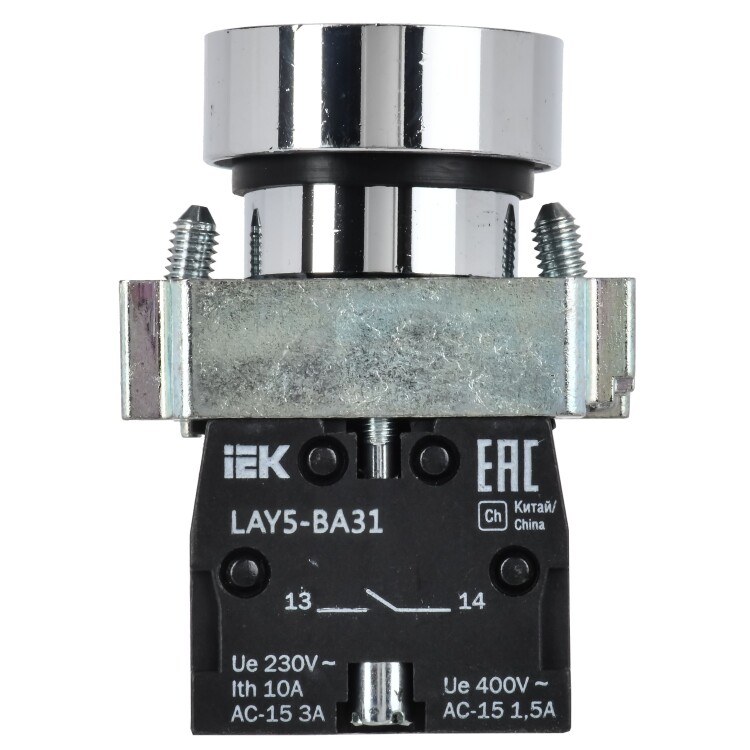

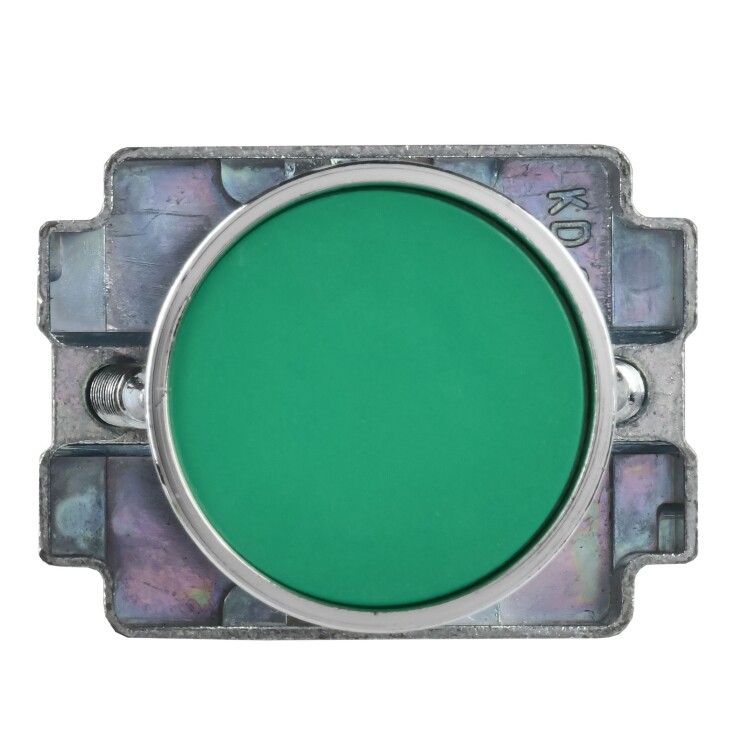

Кнопка управления нажимная LAY5-ВА31 IEK (1НO), без фиксации, зеленый, без подсветки
Кнопки LAY5 IEK с металлическим основанием для цепей управления предназначены для оперативного управления магнитными пускателями (контакторамии), реле автоматики и другим технологическим оборудованием в электрических цепях переменного тока частотой 50 Гц, напряжением до 600 В и постоянного тока напряжением до 400 В.
Применяются в электрощитовом, промышленном, технологическом оборудовании, на объектах энергоснабжения.
По своим характеристикам соответствуют требованиям ГОСТ 30011.5.1.
Размеры
Материалы и цвета
| Цвет кнопки | Зеленый |
| Материал контактного блока | металл |
Технические характеристики
| Артикул | BBT60-BA-K06 | |
| Тип изделия | кнопка управления | |
| Конструктивное исполнение | нажимная, без фиксации, без подсветки | |
| Контакты* | 1НО | |
| Номинальное рабочее напряжение контактов, В | переменного тока | 110; 230; 400; 600 |
| постоянного тока | 24; 48; 110; 220; 400 | |
| Номинальный рабочий ток Ie контактов в категории применения АС-15, А | 110 В | 4 |
| 230 В | 3 | |
| 400 В | 1,5 | |
| 600 В | 0,6 | |
| Номинальный рабочий ток Ie контактов в категории применения DС-12, А | 24 В | 3 |
| 48 В | 2,5 | |
| 110 В | 2,2 | |
| 220 В | 1,1 | |
| 400 В | 0,6 | |
| Номинальное напряжение по изоляции Ui, В | 600 | |
| Номинальный тепловой ток Ith, А | 10 | |
| Установочный диаметр, мм | 22 | |
| Тип монтажа | встраиваемый | |
| Способ подключения | винтовое соединение | |
| Максимальная присоединительная способность контактных зажимов | 2 х 2,5 кв.мм | |
| Диапазон рабочих температур, °C | -25... +40 | |
| Относительная влажность, не более, % | 90 | |
| Степень защиты от пыли и влаги | IP40 (со стороны монтажной панели) / IP20 (cо стороны контактных выводов) | |
| Электрическая износостойкость, циклов В-О | переменный ток | 0,3 х 106 |
| постоянный ток | 0,25 х 106 | |
| Механическая износостойкость, циклов В-О | 0,6 х 106 | |
| Класс защиты от поражения электрическим током | II (ГОСТ 12.2.007.0) | |
| Группа условий эксплуатации | М4 (ГОСТ 17516) | |
| Степень загрязнения | 3 | |
| Срок службы, лет | 10 | |
* На кнопки возможна установка блоков дополнительных контактов (замыкающих LAY-10 или размыкающих LAY-01) до 8 в общей сумме (контакты приобретаются отдельно).
Правила монтажа и эксплуатации
Кнопки должны устанавливаться в электрощитах, сборках, корпусах пультов управления со степенью защиты не ниже IP30 по ГОСТ 14254.
Кнопки устанавливаются на панелях толщиной до 6 мм в отверстия диаметром 22 мм.
Кнопка управления состоит из двух узлов: быстросъемной головки и контактного модуля.
Установка и подключение кнопки должны производиться в следующей последовательности.
- Отключить корпус (электрощит) от электроснабжения, если он действующий.
- На панели, предназначенной для установки кнопки, вырезать отверстие d 22 мм.
- Ослабить винты крепления головки кнопки и вынуть ее из корпуса, повернув против часовой стрелки.
- Удерживая контактный блок с обратной стороны панели, вставить в него головку с лицевой стороны панели и повернуть до упора по часовой стрелке.
- Удерживая контактный блок от смещения, закрутить винты крепления до упора, проверить надежность крепления на смещение.
- Проверить правильность срабатывания кнопки, подсоединив к выходным зажимам контактов (поочередно NO* или NC*) тестирующее устройство (мультиметр в режиме прозвона цепи или любое другое устройство) и произведя несколько нажатий на кнопку.
- Присоединить необходимые провода в соответствии со схемой собираемой цепи.
Схема электрическая
