Описание и характеристики

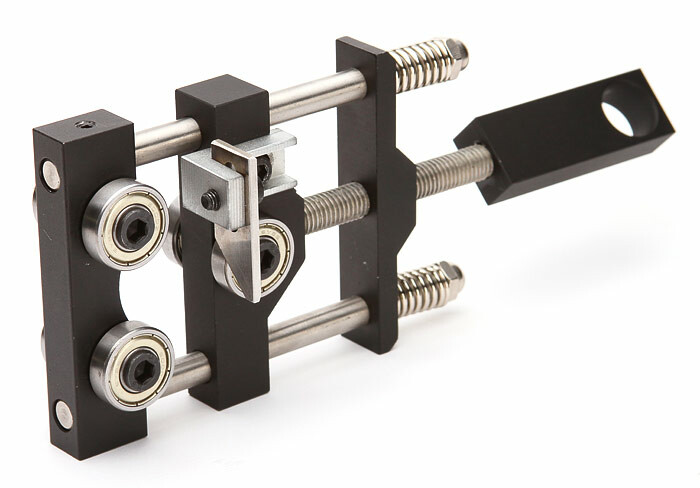

Инструмент КСП-50 (КВТ) для разделки кабеля из сшитого полиэтилена
Инструмент КСП-50 предназначен для снятия полупроводящего экрана на высоковольтных кабелях из сшитого полиэтилена d 23 - 50 мм.
Инструмент обеспечивает чистое и аккуратное снятие полупроводящего экрана по изоляции.
Прижим кабеля осуществляется вращением рукоятки (6 прижимных роликов, постоянное усилие прижима за счет пружин).
Упаковка: пластиковый кейс.
Размеры и вес
| Длина, мм | 225 |
| Вес, кг | 0,78 |
| Габариты кейса, мм | 275 х 220 х 65 |
Устройство и принцип работы
- Инструмент состоит из корпуса с направляющими, подвижной каретки, на которой установлен нож, пружин, роликов для обкатки по кабелю, рукоятки.
- Положение каретки регулируется поворотом рукоятки вокруг своей оси.
Пружины обеспечивают постоянное прижатие подвижной каретки к кабелю.
Глубина врезания ножа в изоляцию настраивается регулировочным винтом. - Инструмент обкатывается по кабелю на роликах по спирали, а нож срезает слой изоляции на определенную глубину.
Порядок работы
 |
Установите инструмент на кабель. Вращая рукоятку, настройте каретку так, чтобы инструмент свободно обкатывался на роликах по кабелю. |
 |
Вращая регулировочный винт, настройте нож на глубину срезаемого слоя. |
 |
Вращая инструмент за рукоятку вокруг кабеля по спирали, снимите полупроводящий экран на необходимую длину. В конце движения сделайте оборот перпендикулярно оси кабеля для формирования равномерного среза. |
 |
Вращая рукоятку инструмента, отведите каретку на достаточное расстояние. Аккуратно снимите инструмент с кабеля, оберегая его от случайных повреждений и задиров поверхности. |
Внимание!
- Толщина снимаемого вместе с полупроводящим экраном слоя изоляции должна быть не более 1/3 общей толщины срезаемого слоя!
- Не допускается оставление неснятого полупроводящего экрана на поверхности изоляции, неравномерность поверхности изоляции или ее повреждение!
В комплекте
- Инструмент
- 2 ножа для снятия экрана
- Пластиковый кейс
Меры безопасности
- Берегите руки! Не помещайте пальцы во время работы в рабочую зону инструмента.
- Инструменты не предназначены для работы под напряжением! Убедитесь, что линия обесточена.
Хранение и транспортировка
- Храните инструмент в кейсе, в сухом помещении.
- При длительном хранении участки, подверженные коррозии, обработайте противокоррозионным составом.
- При транспортировке не подвергайте ударам, оберегайте от воздействия влаги и попадания атмосферных осадков.
