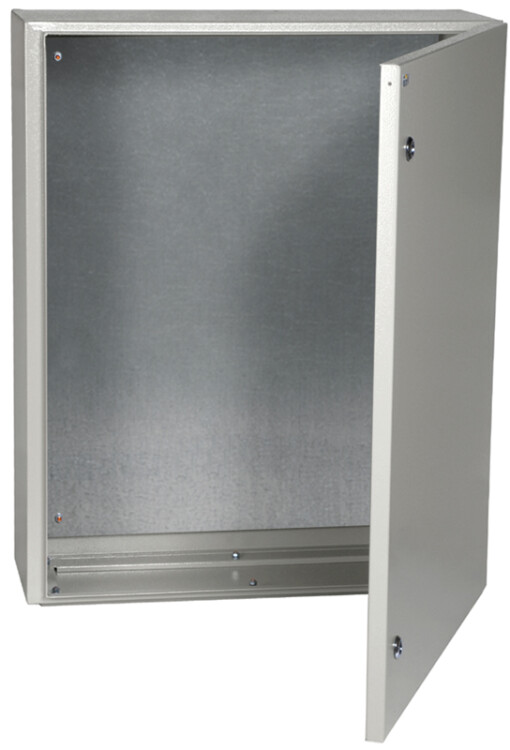

Корпус металлический навесной ЩМП-5-0 УХЛ3 IP31 IEK, серый, 1000 х 650 х 300 мм
Сварной металлический корпус со съемной монтажной панелью повышенной степени защиты от пыли и влаги IP31 предназначен для установки внутри помещений.
Применяется для сборки разнообразных электрощитов распределительного типа: силовых, управления, автоматики.
Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Единый секрет замка.
- Набор дополнительных аксессуаров.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат качества.
Размеры и вес
| Высота корпуса, мм |
1000 |
| Ширина корпуса, мм |
650 |
| Глубина корпуса, мм |
300 |
| Вес изделия, кг |
27,0 |
Материалы и цвета
| Цвет корпуса |
Светло-серый (RAL 7035) |
| Материал корпуса |
сталь толщиной 1,4 мм |
| Материал монтажной панели |
сталь толщиной 1,5 мм |
| Покрытие корпуса |
полиэфирная порошковая краска |
| Фактура поверхности |
шагрень |
Особенности конструкции
- Сварной металлический корпус со съемной монтажной панелью.
- Монтажная панель крепится на 4 шпильки.
- Дверца корпуса запирается на замок.
- Наличие отверстий под кабельный ввод.
- Шпилька заземления.
- Комплект для навески, провод заземления и знаки электробезопасности входят в базовую комплектацию корпуса.
Технические характеристики
| Артикул |
YKM40-05-31 |
| Тип изделия |
корпус металлический с монтажной панелью ЩМП |
| Исполнение |
навесной |
| Номинальный ток, не более, А |
630 |
| Угол раскрытия двери, градусов |
105 |
| Количество замков в двери |
2 |
| Максимальная статическая нагрузка на дверь / на оболочку, Н |
15 / 85 |
| Потеря эффективной мощности, Вт |
310 |
| Наличие разметки на монтажной панели |
нет |
| Температура эксплуатации, °C |
-60... +40 |
| Относительная влажность воздуха, % |
75* при +15 °C |
| Степень защиты от пыли и влаги |
IP31 |
| Климатическое исполнение и категория размещения |
УХЛ3 |
| Степень защиты от внешних механических воздействий |
IK08 |
| Ввод кабеля |
снизу |
| Количество вводов |
5 |
| Диаметр кабельного ввода, мм |
31 |
| Срок службы, лет |
15 |
* Допускается влажность 98% при температуре +25 °C.
Комплектация
- Корпус металлический.
- Монтажная панель.
- Метизы для установки.
- Провод заземления.
- Знак "Острожно! Электрическое напряжение" - 1 шт.
- Знак "Заземление" - 2 шт.
