Описание и характеристики

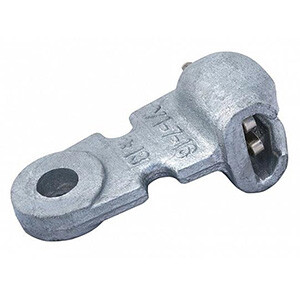

Ушко У I-7-16
Ушки предназначены для соединения стержня подвесного изолятора или серьги с другой линейной арматурой.
Разрушающая нагрузка: не менее 70 кН.
Соответствуют требованиям ТУ 3449-014-40064547-01.
Гнездо сферического шарнирного соединения ушек выполняется по ГОСТ 27396-93.
Соединяемые размеры проушин соответствуют требованиям ГОСТ 11359-75.
Для запирания стержня изолятора или пестика серьги в гнезде ушки комплектуются W-образными замками.
Ушки У1- 7-16 не рассчитаны на крепление к ним защитных экранов и разрядных рогов.

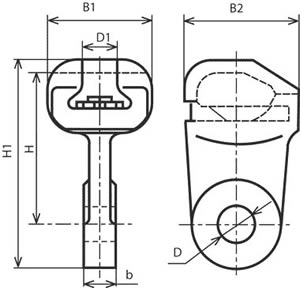

Размеры
| Размеры, мм | |||||
|---|---|---|---|---|---|
| B1 | B2 | D | D1 | H | H1 |
| 52 | 58 | 17 | 19,2 | 96,5 | 123 |
