Описание и характеристики

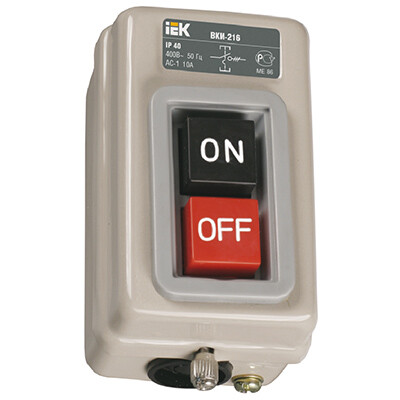

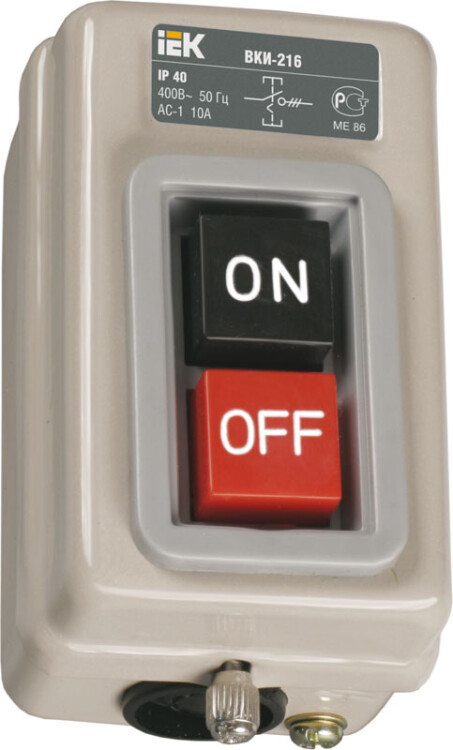

Пост кнопочный ВКИ-216 IEK KVK20-10-3 (3Р, 10 А, 230 / 400 В, IР40) с блокировкой
Выключатели кнопочные с механической блокировкой серии ВКИ предназначены для нечастых коммутаций одно- и трехфазных нагрузок индуктивного и активного характера (электродвигатели, осветительные и нагревательные приборы).
Применяются для управления электрифицированными строительными машинами и механизмами: бетономешалками малых объемов, электроинструментом, цепями временного и уличного освещения, в том числе люминесцентного, мобильными тепловентиляторами, насосами, компрессорами и т.д.
По своим конструктивным и техническим характеристикам выключатели кнопочные серии ВКИ соответствуют требованиям международных и российских стандартов МЭК 60947-4-1-2000, ГОСТ Р50030.4.1-2002.
Выключатели прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00174.

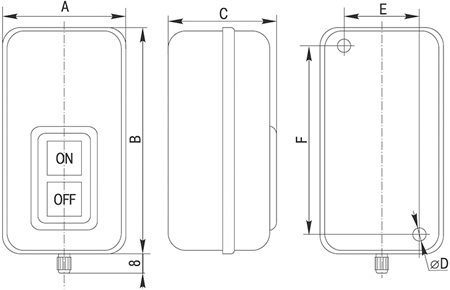

Размеры
| Размеры, мм | |||||
|---|---|---|---|---|---|
| А | В | С | D | E | F |
| 54 | 85 | 54 | 4,3 | 34 | 66 |
Технические характеристики
| Тип изделия | выключатель кнопочный |
| Номинальное напряжение, В | АС 230 / 400 |
| Частота тока, Гц | 50 |
| Количество полюсов | 3 |
| Номинальный ток в категории применения АС-1, А | 10 |
| Номинальный ток в категории применения АС-14, А | 7,5 |
| Номинальный ток в категории применения АС-15, А | 3 |
| Защита от сверхтоков - предохранитель gG, А | 10 |
| Номинальное напряжение изоляции, В | 400 |
| Номинальное импульсное напряжение, В | 2500 |
| Условный ток короткого замыкания, А | 1000 |
| Частота коммутаций в час, циклов В-О | 30 |
| Электрическая износостойкость, циклов В-О | 10000 |
| Механическая износостойкость, циклов В-О | 20000 |
| Диапазон рабочих температур, °C | -25... +40 |
|
Относительная влажность воздуха при +20 °C, % |
90 |
| Степень защиты от пыли и влаги | IP40 (ГОСТ 14254) |
| Климатическое исполнение и категория размещения | УХЛ4 (по ГОСТ 15150) |
| Класс защиты от поражения электрическим током | I (ГОСТ 12.2.007.0) |
| Рабочее положение в пространстве | любое |
| Группа механического исполнения | М3 (ГОСТ 17516.1) |
| Вес изделия, кг | 0,18 |
| Срок службы, лет | 5 |
Схема электрическая
Условия эксплуатации
- При использовании выключателя необходимо предусматривать защиту от сверхтоков - перегрузки и коротких замыканий (предохранитель, автоматический выключатель), так как выключатель не имеет встроенной защиты от сверхтоков.
- Рекомендуется один раз в 6 месяцев подтягивать контактные винтовые зажимы, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.
