Описание и характеристики
Автоматический выключатель IEK ВА47-60 3Р 10А 6кА C
Автоматические выключатели IEK типа ВА47-60 предназначены для эксплуатации в однофазных или трехфазных электрических сетях переменного тока с номинальным напряжением не более 400 В частотой 50 Гц.
Соответствуют требованиям ГОСТ Р 50345, Техническому регламенту о требованиях пожарной безопасности ФЗ № 123-ФЗ.
Выполняют функции автоматического отключения электроустановки при появлении сверхтоков (перегрузки или короткого замыкания) и оперативного управления участками электрических цепей.
Применение
- Распределительные щиты жилых, общественных, бытовых и промышленных зданий.
- Групповые щитки (квартирные и этажные).
- Отдельные потребители электроэнергии.

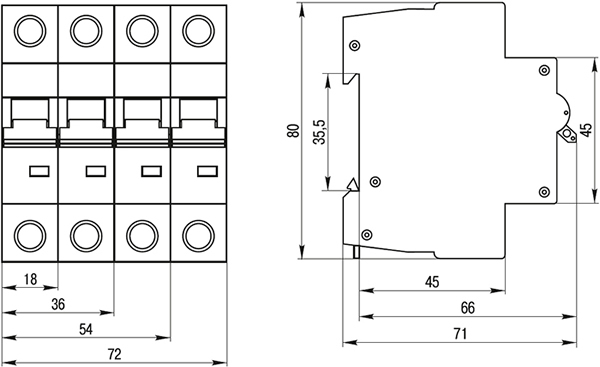

Размеры
Технические характеристики
| Артикул | MVA41-3-010-C |
| Тип изделия | выключатель автоматический |
| Число полюсов | 3P |
| Число защищенных полюсов | 3 |
| Модульная ширина (шаг 18 мм) | 3 |
| Номинальное рабочее напряжение переменного тока Ue, В | 400 |
| Номинальная частота тока, Гц | 50 |
| Номинальный ток In, А | 10 |
| Номинальная отключающия способность Icn, А | 6000 |
| Характеристика срабатывания от сверхтоков, тип | C |
| Наличие индикатора положения контактов на лицевой панели | есть |
| Механическая износостойкость, не менее, циклов В-О | 20000 |
| Электрическая износостойкость, не менее, циклов В-О | 8000 |
| Диапазон рабочих температур, °C | -40... +50 |
| Относительная влажность воздуха при +25 °C, не более, % | 80* |
| Степень защиты от пыли и влаги | IP20 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | 0 |
| Группа механического исполнения по ГОСТ 17516.1 | М4 |
| Режим работы | продолжительный |
| Рабочее положение | вертикальное с возможным отклонением на ±90° в горизонтальной плоскости |
| Максимальное сечение провода, присоединяемого к контактным зажимам, кв.мм | 25 |
| Возможность присоединения к контактным зажимам соединительных шин | PIN (штырь), Fork (вилка) |
| Момент затяжки винтов контактных зажимов, не более, Н*м | 2 |
| Срок службы, не менее, лет | 15 |
| Вес одного полюса, не более, кг | 0,2 |
* Допускается эксплуатация при относительной влажности воздуха не более 50% и температуре +40 °C.

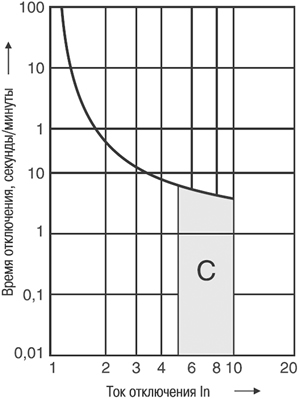

Времятоковые характеристикиВремятоковые характеристики срабатывания ВА47-69 от сверхтока, тип C:
|
Схема электрическая принципиальная
|
Изменение характеристики расцепления выключателей
|

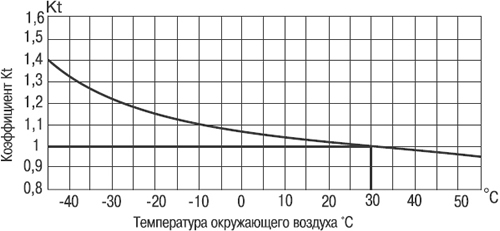

Зависимость температурного коэффициента Kt
|
Ток неотключения выключателей в зависимости от температуры окружающей среды определяется по формуле: I = 1,13 In Kt, |
|

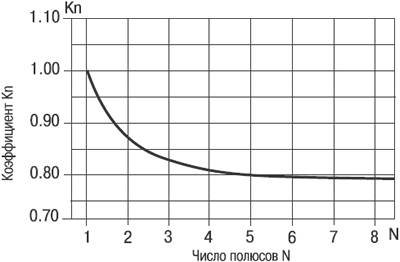

Зависимость коэффициента Kn от числа полюсов:
|
Ток неотключения для размещенных рядом друг с другом автоматических выключателей в зависимости от их количества (N) и температуры окружающей среды определяется по формуле: I = 1,13 In Kn Kt, |
