Описание и характеристики

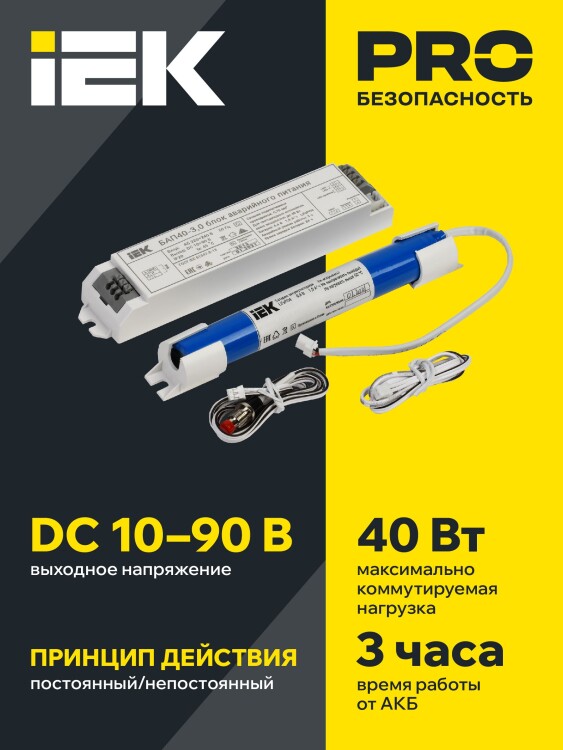

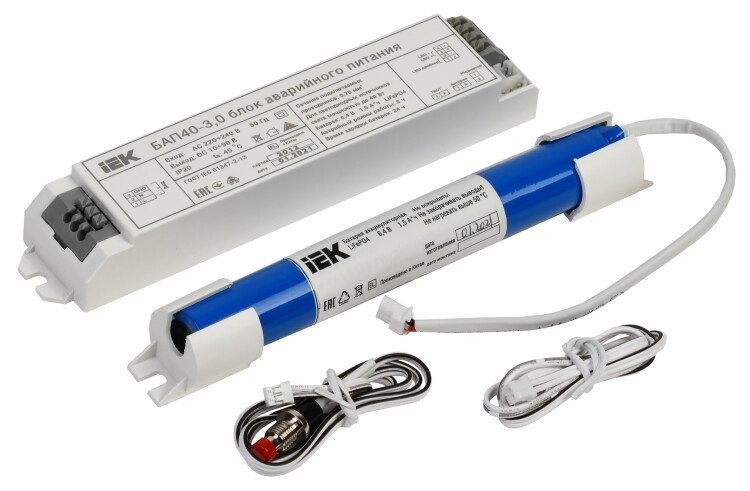

Блок аварийного питания БАП40-3,0 IEK LLVPOD-EPK-40-3H для питания светодиодных систем
Блок аварийного питания (БАП) предназначен для обеспечения бесперебойного освещения помещений светодиодными светильниками в случае непредвиденного отключения сети 230 В.
Блок аварийного питания БАП40-3,0 IEK состоит из электронного пускорегулирующего аппарата (конвертера), герметичной никель-кадмиевой аккумуляторной батареи, светодиодного индикатора наличия сети и подзарядки аккумулятора с кнопкой "Тест".
БАП40 позволяет питать светодиодные модули различных конфигураций - от дискретных светодиодов до светодиодных линеек и плат.
Это дает возможность преобразовывать светодиодные светильники типа Armstrong, Downlight, Spotlight, а также промышленные светильники различного назначения мощностью до 40 Вт в светильники аварийного освещения.
Обязательным условием является наличие доступа к драйверу.
Преимущества
- Универсальное подключение.
- Питает постоянным напряжением светодиодные модули различной конфигурации, от дискретных светодиодов до светодиодных линеек и плат, независимо от бренда.
Размеры

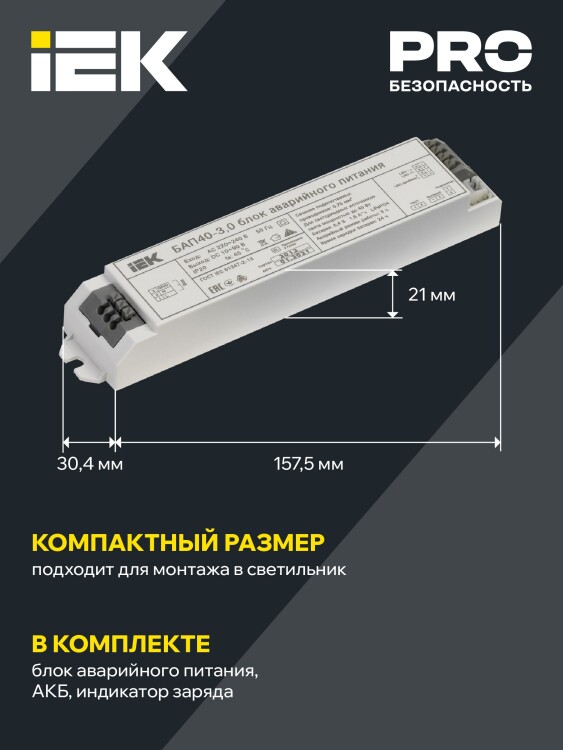

Конвертер БАП40-3,0:

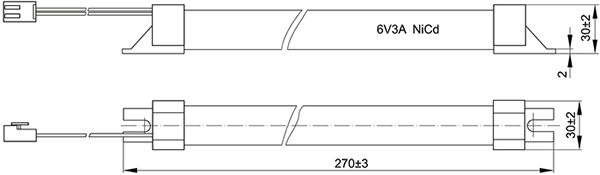

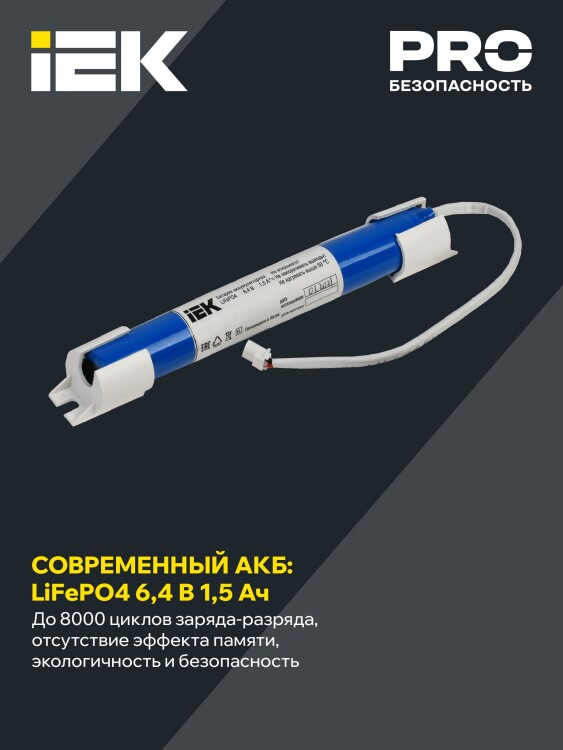

Аккумуляторная батарея БАП40-3,0:
Функциональные возможности
- Для визуального контроля работоспособности БАП и состояния аккумуляторной батареи БАП имеет световой индикатор красного цвета, сигнализирующий о заряде батареи, и устройство, имитирующее отказ рабочей сети питания, с выключателем кнопочного типа "Тест".
Свечение светодиодного индикатора красного цвета означает, что батарея находится в режиме подзарядки.
Однократное нажатие кнопки "Тест" отключает конвертер БАП от сети 220 В и переводит его на аварийное питание от аккумулятора.
- Режимы работы.
- Непостоянный режим.
Светодиодный модуль подключается непосредственно к БАП и запускается только при исчезновении напряжения на входе (L, N) блока аварийного питания.
БАП подключается к некоммутируемой электрической цепи (между сетью и БАП не должно быть никаких выключателей, кроме автоматов защиты, АВР).
Переход в аварийный режим происходит автоматически при пропадании напряжения питания.
- Постоянный режим.
БАП подключается к светодиодному модулю и драйверу.
В рабочем режиме происходит подзарядка аккумуляторной батареи (горит красный светодиод), и питание светодиодов производится через драйвер от сети 220 В.
- Аварийный режим.
При отключении питания сети или при падении напряжения до уровня 0,5 - 0,85 Uн БАП автоматически переходит на аварийный режим работы от аккумулятора.
При полном разряде батареи светодиодный модуль выключается.
Технические характеристики
| Номинальное напряжение, В | 230 |
| Дипазон рабочих напряжений, В | 220 - 240 |
| Частота тока, Гц | 50 |
| Время работы в аварийном режиме, часов | 3 |
| Время переключения в аварийный режим, не более, сек. | 0,3 |
| Тип аккумуляторной батареи | Ni-Cd |
| Номинальное напряжение аккумуляторной батареи, В | 6,0 |
| Номинальная емкость аккумуляторной батареи, А*ч | 3,0* |
| Выходное напряжение, В | DC 20 - 70 |
| Время заряда батереи, часов | 24 |
| Степень защиты от пыли и влаги | IP20 (ГОСТ 14254) |
| Класс защиты от поряжения электрическим током | II (ГОСТ IEC 61140) |
| Максимальное сечение подключаемых проводников, кв.мм | 0,75 |
| Дипазон рабочих температур, °С | -10... +50 |
| Климатическое исполнение и категория размещения | УХЛ4 (ГОСТ 15150) |
| Принцип действия (в зависимости от схемы подключения) | постоянный / непостоянный |
| Срок службы БАП, лет | 10 |
| Срок службы аккумуляторной батареи, не менее, лет | 4 |
* С течением времени происходит снижение емкости аккумуляторной батареи и, как следствие, продолжительности работы в аварийном режиме, что не является дефектом.
Мощность подключаемого светодиодного модуля и световой выход БАП40:
| Мощность светодиодного модуля, Вт | 6 | 10 | 20 | 30 | 40 |
|---|---|---|---|---|---|
| Световой выход, % | 100 | 60 | 30 | 24 | 15 |
Монтаж и условия эксплуатации
- При монтаже необходимо максимально удалить БАП с аккумуляторной батареей от теплоизлучающих элементов светильника, так как высокая температура приведёт к уменьшению срока службы аккумулятора.
Длина проводов, соединяющих БАП и источник света, не должна превышать 0,5 м.
Рекомендуемое сечение провода - 0,75 кв.мм.
- Установить БАП в светильник или в выносной бокс.
Подключить БАП согласно требуемому режиму работы и схемам электрических соединений.
- Для визуального контроля состояния светильника и БАП в предварительно подготовленные отверстия на передней части корпуса (бокса) установить светодиодный индикатор и кнопку "Тест".
Светодиодный индикатор устанавливается в отверстие диаметром 5 мм либо закрепляется при помощи пластмассового корпуса, входящего в комплект поставки.
Кнопка "Тест" устанавливается в отверстие диаметром 7 мм.
- Светильник, оборудованный БАП, должен отличаться от светильников рабочего освещения специально нанесённой буквой "А" (светильника в комплекте нет).
- Перед вводом светильника в эксплуатацию с установленным в нём БАП требуется провести 3 - 4 цикла заряда - разряда батареи для достижения установочной емкости аккумулятора.
Длительность зарядки: 24 часа.
Схемы подключения
Схема подключения БАП в непостоянном режиме:
Схема подключения БАП в постоянном режиме:
Внимание!
Запрещается подключать БАП к другим внешним зарядным устройствам.
