Описание и характеристики

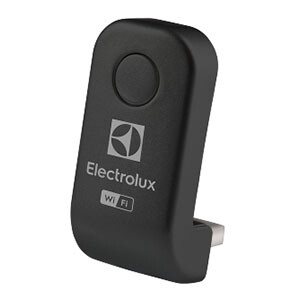

Съемный управляющий IQ-модуль Wi-Fi Electrolux EHU/WF-10 Smart Eye для увлажнителя воздуха EHU-3810D
Съемный управляющий IQ-модуль EHU/WF-10 предназначен для соединения с сервером с целью удаленного управления блоками управления приборов через беспроводную Wi-Fi сеть с выходом в интернет.

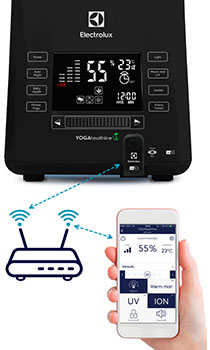

Позволяет управлять настройками увлажнителя воздуха Eco Biocomplex дистанционно с любого мобильного устройства (телефон, планшет, компьютер) через приложение Home Comfort: Climatic Appliances.
Подключается к увлажнителю через USB разъем.
 |
 |
 |
Технические характеристики
| Параметры беспроводной связи | |
|---|---|
| Поддержка стандартов беспроводной связи | 802,11 b/g/n |
| Рабочие частоты, ГГц | 2,412 - 2,484 |
| Мощность передатчика | 802,11b: +16 дБм (@11 Мбит/с) |
| Чувствительность приемника | 802,11g: +14 дБм (@54 Мбит/с) |
| 802,11n: +13 дБм (@HT20 MCS7) | |
| 802,11b: -93 дБм (@11 Мбит/с, CCK) | |
| 802,11g: -85 дБм (@54 Мбит/с, OFDM) | |
| 802,11n: -82 дБм (@HT20, MCS7) | |
| Параметры устройства | |
| Интерфейс подключения | USB-A |
| Интерфейс передачи данных | UART GPIO |
| Рабочее напряжение, В | 5 |
| Рабочий ток, мА | ~30 (средний), 280 (пиковый) |
| Рабочая температура, °C | 0... +50 |
| Форм-фактор 1, размеры (Ш х В х Г), мм | 24 х 70 х 14,5 |
| Форм-фактор 2, размеры (Ш х В х Г), мм | 24 х 50 х 40 |
| Параметры программного обеспечения | |
| Тип сети | STA/AP |
| Стандарты защиты | WEP/WPA-PSK/WPA2-PSK |
| Шифрование | WEP64/WEP128/TKIP/AES |
| Обновление прошивки | локальное беспроводное, удаленное |
| Сетевой протокол | IPv4, TCP/UDP/HTTP |
Примечание
При работе прибора с IQ-модулем Smart Eye с минимальной интенсивностью испарения холодный пар - в течение 4 часов.
Установка модуля
Для управления приборами через IQ- модуль Wi-Fi необходимо загрузить и установить специальное приложение Home Comfort: Climatic Appliances.
Приложение для управления IQ-модулем разработано для мобильных устройств, таких, как смартфоны или планшеты, только с системами Android 4.1 или iOS 6.0 или более поздних версий.
Программу для управления IQ-модулем можно скачать в Google Play или Арр Store.
Для этого найдите и загрузите приложение Home Comfort: Climatic Appliances и установите его на Ваше мобильное устройство.
- Вставьте IQ-модуль в USB разъем прибора.
- После окончания загрузки IQ-модуля Wi-Fi на дисплее увлажнителя загорится индикатор беспроводной сети.
Медленное мигание индикатора 1 раз в секунду говорит о том, что IQ-модуль Wi-Fi установлен и загружен, но соединение с сервером не установлено.
- Для связи прибора с приложением необходимо перевести IQ-модуль Wi-Fi в режим SmartLink.
Для этого зажмите и удерживайте кнопку на IQ-модуле более трех секунд.
При успешной активации режима SmartLink индикатор беспроводной сети на дисплее увлажнителя начнет быстро мигать с интервалом 0,3 секунды.
- В приложении Home Comfort: Climatic Appliances необходимо нажать кнопку "Подключить устройство".
Смартфон или планшет, на котором установлено приложение, должен находиться в одной Wi-Fi сети (SSID) с подключаемым устройством.
- Приложение запросит в диалоговом окне выбрать имя Wi-Fi сети (SSID), а также ввести пароль и местоположение устройства.
Тип устройства будет определен автоматически.
При установленном соединении с сервером индикатор беспроводной сети на дисплее увлажнителя горит не мигая.
После нажатия кнопки "подключить" приложение начнет поиск устройства.
При успешном добавлении устройства будет выведено сообщение "Устройство успешно добавлено".
- Добавленное устройство можно найти в разделе, к которому оно относится.

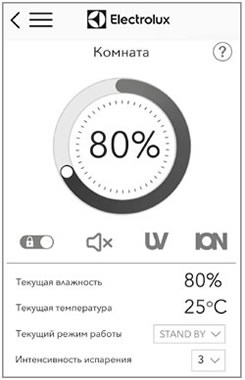

Окно для управления добавленным устройством:
Алгоритм работы кнопки IQ-модуля
- При нажатии кнопки менее одной секунды ничего не происходит.
- При нажатии и удержании кнопки от 1 до 3 секунд IQ-модуль перезагружается.
- При нажатии и удержании кнопки более 3 секунд активируется режим SimartLink, позволяющий добавить в приложение новое устройство или перенастроить соединение с текущим путем добавления его заново.
