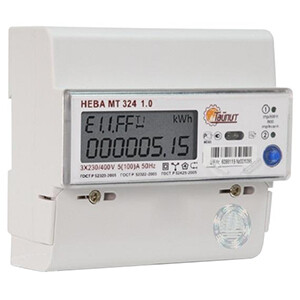

Счетчик активной электрической энергии трехфазный НЕВА МТ324 1.0 AO S26 (4 тарифа, 5 - 60 А, ЖКИ, din-рейка, часовой пояс Ульяновск)
Трехфазный многотарифный счетчик электрической энергии НЕВА МТ 324 1.0 AO S26 предназначен для измерения и учета активной электроэнергии в трех- и четырехпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием.
Счетчик применяется на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах.
Интегрируется в автоматизированные системы учета (АИИС КУЭ).
Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-12 кл. 0.5S и ТАСВ.411152.005 ТУ.
Внесен в Государственный реестр средств измерений и допущен к установке на всей территории РФ и стран ближнего зарубежья.
Размеры
Функциональные возможности
Счетчик измеряет следующие параметры:
- Среднеквадратические значения тока и напряжения пофазно.
- Частота сетевого напряжения.
- Активная мощность суммарно и пофазно.
- Реактивная мощность суммарно и пофазно.
- Углы между векторами напряжения.
- Фактор активной мощности, суммарно и пофазно.
Счетчик измеряет и хранит в памяти следующие измеренные значения:
- активная энергия нарастающим итогом, в том числе по тарифам;
- активная энергия нарастающим итогом, в том числе по тарифам, значения, зафиксированные по окончании месяца, в течение 12 месяцев;
- максимальные активные мощности по каждому тарифу за месяц в течение 12 месяцев;
- активная энергия нарастающим итогом, в том числе по тарифам, значения, зафиксированные по окончании суток, в течение 128 суток;
- активные мощности, усредненные на 30-минутном интервале, в течение 128 суток.
Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по четырем тарифам.
Счетчик сохраняет в журнале событий дату и время следующих событий:
- включение и отключение питания;
- наличие тока в фазе при отсутствии соответствующего напряжения;
- пропадание напряжения в любой из фаз;
- изменение направления тока в любой из фаз;
- перепрограммирование параметров;
- изменение времени и даты во встроенных часах с фиксацией изменяемого времени;
- сброс информации о максимальной мощности;
- снятие крышки клеммной колодки;
- очистка профилей нагрузки;
- рестарты счетчика при наличии напряжения питания.
Особенности конструкции
 |
 |
- Непосредственное подключение к сети.
- Установка на din-рейку TH35.
- Оптический порт по ГОСТ IEC 61107-2011.
- Подсветка ЖКИ для удобства считывания информации в местах со слабым освещением.
- Кнопка для смены кадров индикации, а также включения индикации при отключенном питании, обеспечивающей возможность съема показаний.
- Электронная пломба крышки клеммной колодки.
- Аппаратная защита разрешения записи.
- Оптические и электрические испытательные выходы активной энергии.
- Электрический испытательный выход встроенных часов.
Технические характеристики
| Класс точности | 1 |
| Количество тарифов | 4 |
| Номинальное напряжение, В | 3 x 230 / 400 |
| Рабочий диапазон фазных напряжений, В | 172... 264 |
| Номинальная частота сети, Гц | 50 |
| Рабочий диапазон частот, Гц | 50 ±2,5 |
| Базовый (максимальный) ток, А | 5 (60) |
| Разрядность показаний | 6 + 2 |
| Датчик тока | шунт |
| Количество тарифных зон суток | 8 |
| Количество сезонов | 12 |
| Количество исключительных дней | 32 |
| Тарификация в будни, субботу и воскресенье | раздельная |
| Точность хода часов, не более, с./сут. | 0,5 при номинальной температуре |
| Точность хода часов, типовое значение, с./сут. | 2 в рабочем диапазоне температур |
| Скорость обмена, Бод | 9600 |
| Счетный механизм | электромеханическое отсчетное устройство (ЭМОУ) с дополнительной защитой |
| Способ крепления | на din-рейку TH35 |
| Максимальная площадь сечения проводников, кв.мм | 50 |
| Рабочий диапазон температур, °С | -40... +70 |
| Средняя наработка до отказа | 210000 |
| Межповерочный интервал, лет | 16 |
| Средний срок службы, лет | 30 |
| Масса изделия, г | 492 |
Структура условного обозначения
НЕВА МТ324 1.0 AO S26:
- МТ3 - тип счетчика.
- 2 - для крепления на din-рейку.
- 4 - номер модели.
- 1.0 - класс точности по ГОСТ 31819.21.
- А - вид измеряемой энергии: активная.
- О - без интерфейса удаленного доступа.
- S - электронная пломба крышки клеммной колодки.
- 2 - номинальное напряжение 3 х 230 / 400 В.
- 6 - базовый (максимальный) ток 5 (60) А.
