Описание и характеристики

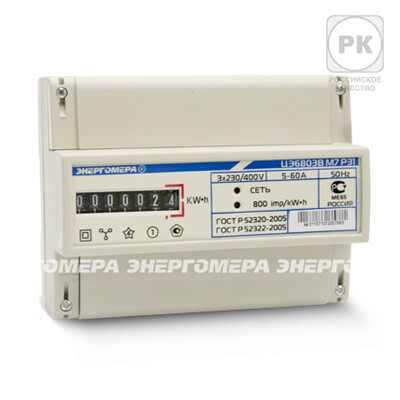

Счетчик активной электрической энергии трехфазный ЦЭ6803В 1 230В 5-60А М7Р31 (1 тариф, din-рейка)
Счетчик ЦЭ6803В 1 230В 5-60А М7Р31 предназначен для учета активной электрической энергии в трехфазных четырехпроводных цепях переменного тока.

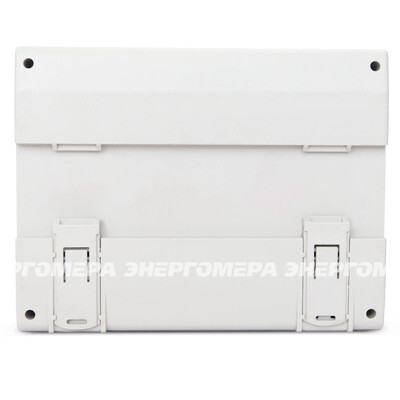

Корпус Р31 - для крепления на din-рейку.
Соответствует стандартам размещения на рейку.
Обеспечивает размещение в электрощитах наряду с другими видами оборудования.
Счетчик изготовлен по ТУ 4228-010-04697185-97.
Преимущества
- Улучшенные значения стартового тока.
- Малое собственное энергопотребление.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Габаритные размеры
Нормативно-правовое обеспечение
- ГОСТ 31818.11-2012 (IEC 62058-11-2012).
- ГОСТ 31819.21-2012 (IEC 62058-21-2012).
Особенности конструкции
- Монтаж в стандартные щитки на din-рейку.
- Исполнение с механическим отсчетным устройством.
- Стандартный телеметрический импульсный выход.
Технические характеристики
| Класс точности по ГОСТ Р 52322-2005 | 1 |
| Число тарифов | 1 |
| Номинальное напряжение, В | 3 х 230 / 400 |
| Номинальный (базовый) / максимальный ток, А | 5 / 60 |
| Тип отсчетного устройства | М7 - электромеханическое семиразрядное |
| Тип корпуса | Р31 - для установки на din-рейку |
| Полная потребляемая мощность параллельной цепи, не более, В*А (Вт) | 8 (0,8) |
| Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте сети, не более, В*А | 0,05 |
| Температура эксплуатации, °С | -40... +70 |
| Степень защиты от пыли и влаги по ГОСТ 14254-96 | IP51 |
| Средняя наработка на отказ, часов | 16000 |
| Средняя наработка на отказ, часов | 220000 |
| Межповерочный интервал | 16 лет |
| Средний срок службы | 30 лет |
| Гарантийный срок (срок хранения и срок эксплуатации суммарно) | 4 года (с даты выпуска) |

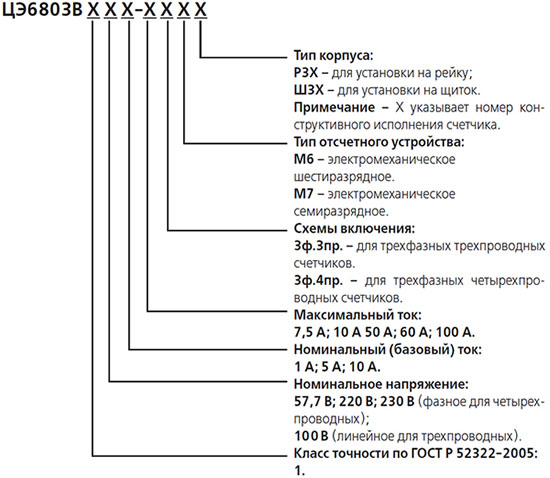

Структура условного обозначения
