Описание и характеристики

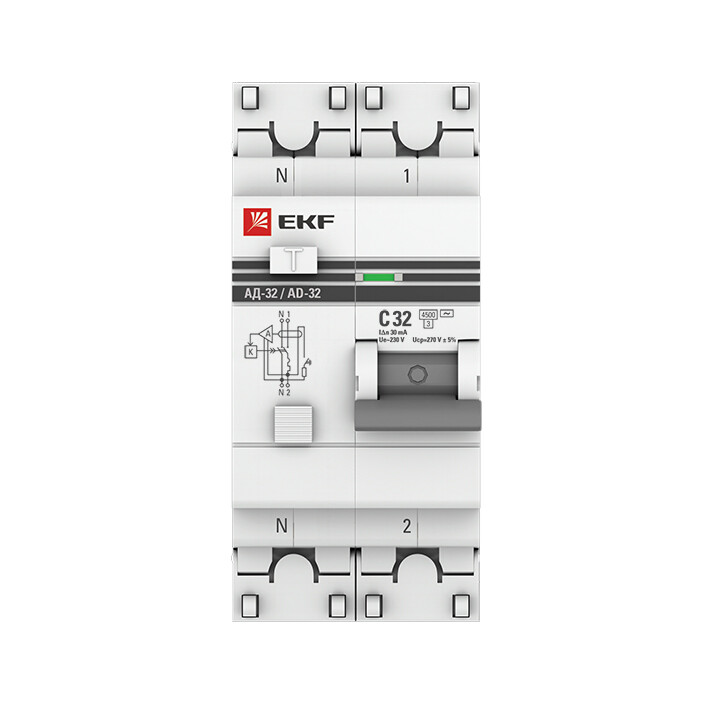

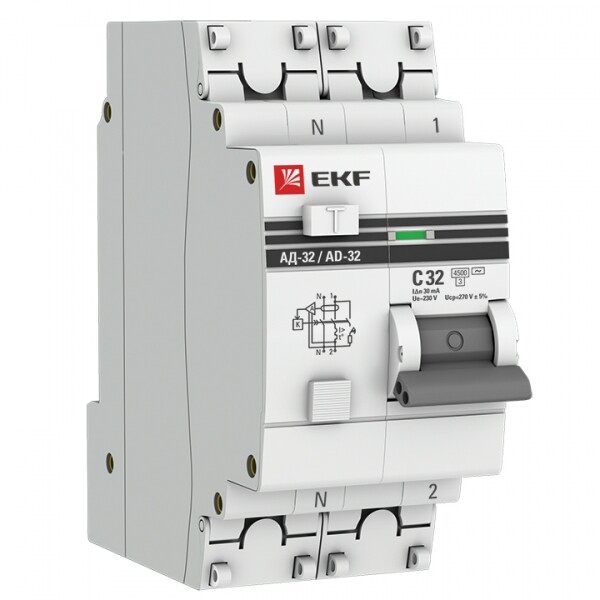

Выключатель автоматический дифференциального тока АД-32 1P+N 32А / 30мА (характеристика C, тип AC, электронный, защита 270 В) 4,5кА EKF PROxima
Дифференциальный автоматический выключатель АД-32 EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения.
При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (ток перегрузки или короткое замыкание) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Применяется в электрических цепях переменного тока номинального напряжения 230 / 400 В частотой 50 Гц бытового и промышленного назначения.
Назначение
- Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
- Защита электроустановки при повреждении изоляции проводников и неисправностях электроустановки.
- Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
- Автоматическое отключение участка электрической сети при перегрузках и токах короткого замыкания.

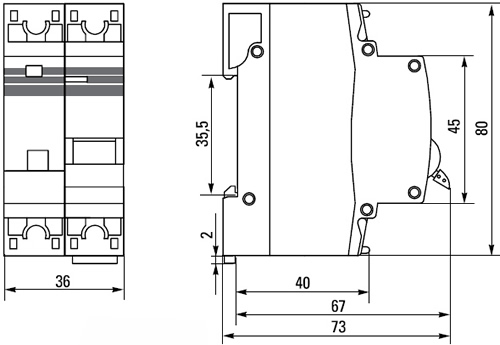

Размеры
Особенности конструкции
- Наличие кнопки возврата для индикации срабатывания от тока утечки.
- Скругленные клеммы с насечками для надежного соединения с проводниками.
- Панели для пломбировки клемм.
- Возможна коммутация алюминиевым и медным проводом.
- Современная электронная плата с повышенной защитой от импульcных помех.
- Отверстия для крепления U-образной шины типа Fork.
Технические характеристики
| Артикул | DA32-32-30-pro |
| Тип изделия | автоматический выключатель дифференциального тока |
| Количество поллюсов | 1P+N |
| Количество защищенных полюсов | 1 |
| Модульная ширина (шаг 18 мм) | 2 |
| Номинальное расчетное напряжение Ue, В | 230 |
| Частота тока, Гц | 50 |
| Номинальный ток нагрузки In, А | 32 |
| Номинальный отключающий дифференциальный ток (уставка) IΔn, мА | 30 |
| Тип тока утечки | АС |
| Номинальная наибольшая отключающая способность Icn, А | 4500 |
| Характеристика токов мгновенного расцепления | С |
| Функциональное исполнение | АС |
| Номинальный неотключающий дифференциальный ток IΔo, мА | 0,5IΔn |
| Время отключения (срабатывания) при IΔn, не более, сек. | 0,05 |
| Защита от повышенного напряжения, В | 270 ±5 |
| Мощность рассеивания, Вт | 5 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 6 |
| Номинальное напряжение изоляции Ui, В | 500 |
| Расположение нейтрали | с левой стороны |
| Одновременное отключение нейтрали (N) | да |
| Селективная защита | нет |
| Кратковременная задержка срабатывания | нет |
| Наличие защиты от ложного срабатывания | нет |
| Наличие блокировки | нет |
| Способ контроля | функционально зависящие от напряжения сети (электронные) |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Механическая износостойкость, не менее, циклов | 10000 |
| Коммутационная износостойкость, не менее, циклов | 4000 |
| Рабочая температура, °C | -25... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4.1 |
| Способ установки | на DIN-рейку |
| Сечение подключаемого провода, кв.мм | 1 - 25 |
| Усилие затяжки зажимных винтов, не более, Н*м | 2,5 |
| Возможность дополнительной комплектации | есть |
| Вес изделия, г | 183 |
| Срок службы, лет | 10 |
Диаграммы

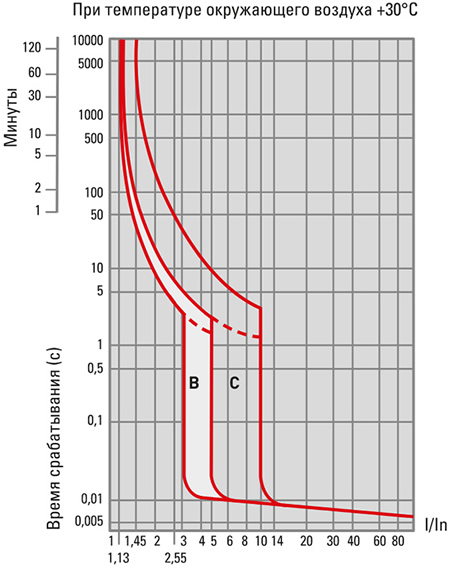

Время-токовые характеристики отключения:
- Характеристика срабатывания В - срабатывание электромагнитной защиты между 3- и 5-кратным значениями номинального тока.
- Характеристика срабатывания С - срабатывание электромагнитной защиты между 5- и 10-кратным значениями номинального тока.

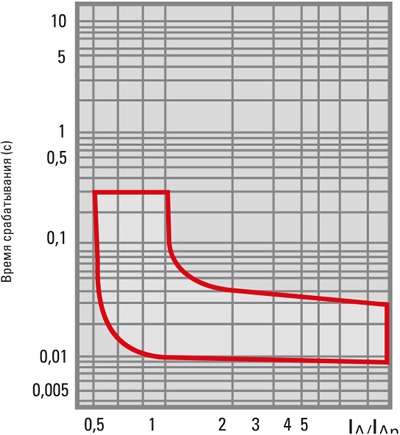

Время срабатывания при протекании дифференциального тока:

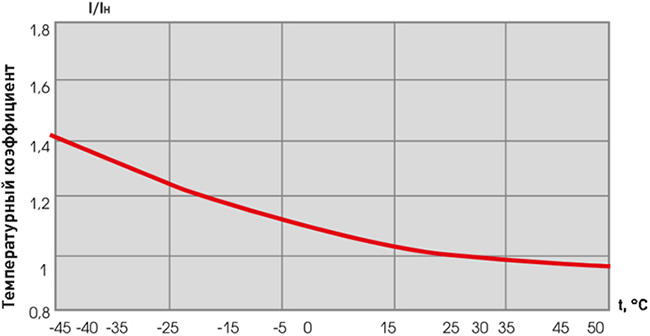

Температурный коэффициент:
Подключение дополнительных устройств
- Расцепитель минимального и максимального напряжения РММ-47 (отверстие справа).
- Расцепитель независимый РН-47 (отверстие справа).
