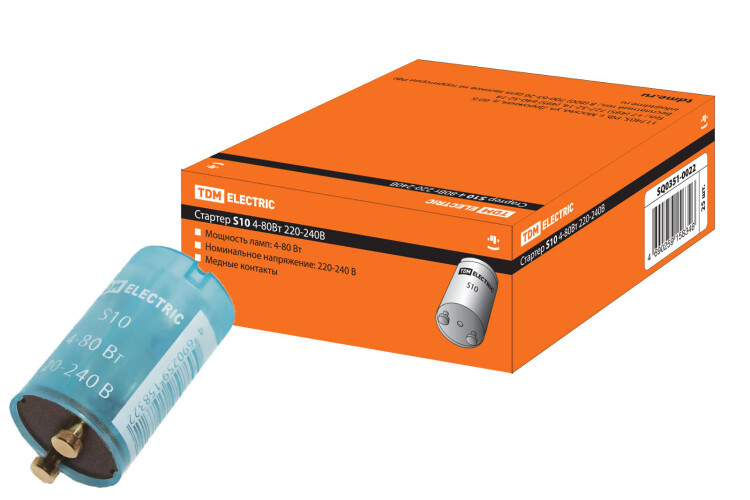

Стартер S10 4-80Вт 220-240В TDM медные контакты

Стартер S10 TDM SQ0351-0020 (4 - 80 Вт, 220 - 240 В, алюминиевые контакты)

Стартер тлеющего разряда представляет собой лампу с электродами в виде биметаллических пластин, помещенную в пластиковый корпус с высококачественным помехоподавляющим конденсатором.

Стартер S10 предназначен для одиночного подключения к сети 220 В переменного тока люминесцентных ламп мощностью от 4 до 80 Вт с электромагнитными балластами.
Применяется для комплектации светильников, световых приборов.

Преимущества

• Быстрое зажигание люминесцентной лампы.
• Простота и удобство установки и замены стартера в светильнике.

Размеры

Материалы

Цвет корпуса	Белый
Материал корпуса	невозгораемый диэлектрический макролон
Материал контактов	алюминий

Технические характеристики

Рабочее напряжение, В	220 - 240
Номинальная частота тока, Гц	50
Мощность, Вт	4 - 80
Вес изделия, г	4

Схема подключения

1 - ПРА. 2 - люминесцентная лампа. 3 - стартер.

Рекомендации по подключению

• Лампа 4 х 18 = 4 стартера S2 последовательно + 2 дросселя на 36 Вт.
• Лампа 2 х 18 = 2 стартера S2 последовательно + 1 дроссель на 36 Вт.
• Лампа 1 х 18 = 1 стартер S10 одиночный + 1 дроссель на 18 Вт.

• Лампа 4 х 36 = 4 стартера S10 одиночных + 4 дросселя на 36 Вт.
• Лампа 2 х 36 = 2 стартера S10 одиночных + 2 дросселя на 36 Вт.
• Лампа 1 х 36 = 1 стартер S10 одиночный + 1 дроссель на 36 Вт.
